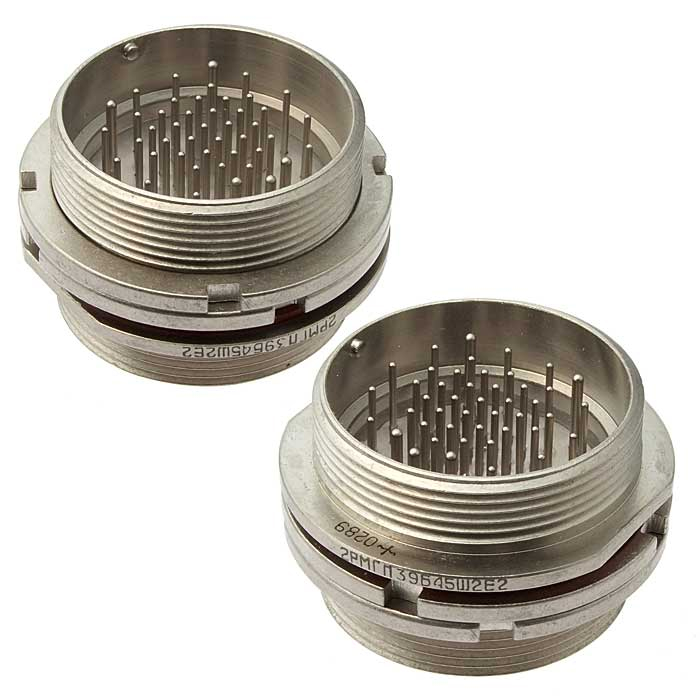

Назначение соединителя 2РМГП36Б20Ш2Е2

Разъём 2РМГП36Б20Ш2Е2 представляет собой герметичный цилиндрический низкочастотный электрический соединитель серии 2РМГ. Он исполнен как вилка блочная (приборная) с резьбовой фиксацией и 20 контактами. Изделие предназначено для электрического соединения и разъединения цепей в радиоэлектронной аппаратуре, приборах, контрольно-измерительных и промышленных устройствах.

Соединитель применяется в цепях постоянного, переменного (до approximately 3 МГц) и импульсного тока. Благодаря герметичному исполнению и расширенному температурному диапазону он востребован в тех случаях, когда требуется устойчивая работа при воздействии повышенной влажности, перепадов температуры и других неблагоприятных факторов окружающей среды.

Расшифровка обозначения и подтверждённые особенности

Маркировка 2РМГП36Б20Ш2Е2 содержит полную информацию об исполнении соединителя. Ниже приведены подтверждённые особенности, следующие из обозначения и описания товара.

• 2РМГП — тип соединителя: герметичный, проходной, предназначенный для ручного соединения.
• 36 — условный размер корпуса, определяемый диаметром по присоединительной резьбе.
• Б — корпус блочный (приборный), без левой резьбы.
• 20 — количество контактов, равное 20 штукам.
• Ш2 — вилка с сочетанием контактов «2», то есть штыри диаметрами 1 и 1,5 мм.
• Е2 — покрытие контактов никелем, рабочая температура до +200 °C.

Корпус соединителя металлический. Изолятор выполнен, как правило, из теплостойкой массы, например карболита. Монтаж — объёмный, пайкой, на блок или прибор, без патрубка. Резьбовая фиксация обеспечивает надёжное механическое удержание ответной части при эксплуатации.

Технические параметры и условия эксплуатации

Максимальное рабочее напряжение соединителя обычно не превышает 700 В переменного или постоянного тока. Сопротивление изоляции в нормальных условиях составляет не менее 5000 МОм. Диапазон рабочих температур окружающей среды — примерно от −60 до +200 °C, что соответствует исполнению УХЛ.

Указанные параметры подтверждаются конструктивными особенностями: герметичным корпусом, теплостойким изолятором и никелевым покрытием контактов. Такое сочетание обеспечивает стабильность электрических характеристик при длительной работе в жёстких условиях.

Применение и монтаж

Соединитель 2РМГП36Б20Ш2Е2 устанавливается на блок или прибор объёмным монтажом пайкой. Он используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре, контрольно-измерительных приборах и промышленных устройствах.

1. Монтаж производится пайкой непосредственно на блок или прибор.
2. Соединение с ответной частью выполняется вручную и фиксируется резьбой.
3. Эксплуатация допускается в диапазоне температур от −60 до +200 °C.
4. Применение охватывает цепи постоянного, переменного и импульсного тока.

Изделие относится к категории 2РМГ и поставляется под артикулом 1420. Производитель в предоставленных данных не указан, сведения о комплектации, сертификатах, гарантии и стране производства отсутствуют.
