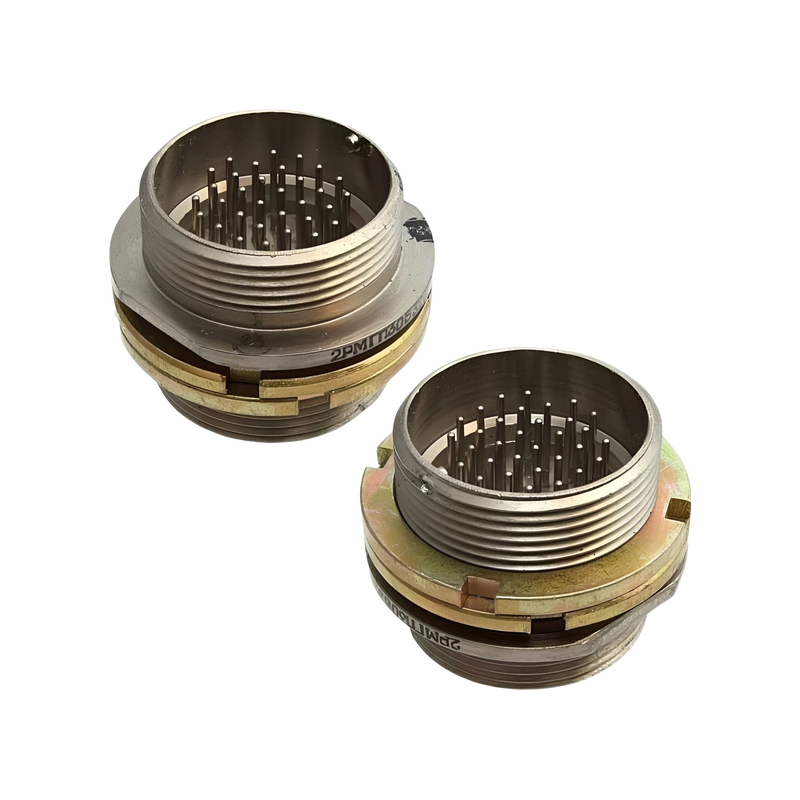

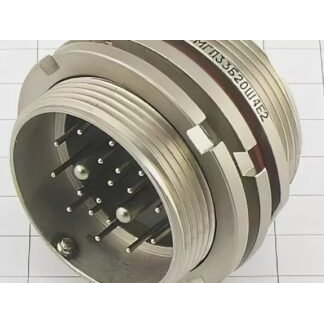

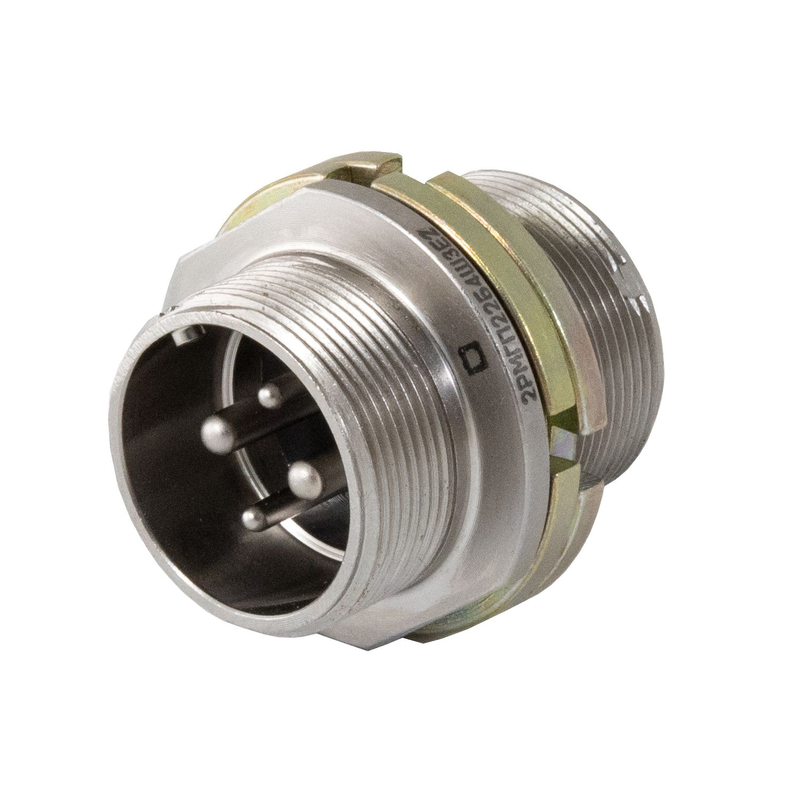

Назначение соединителя 2РМГП33Б20Ш1Е2

Соединитель 2РМГП33Б20Ш1Е2 представляет собой блочную (приборную) герметичную вилку, предназначенную для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется для коммутации электрических цепей в составе электронных устройств, измерительных приборов и радиоаппаратуры, где требуется надёжное сочленение и стойкость к воздействию внешних факторов.

Данная модель входит в категорию 2РМГ и поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям приёмки. Артикул товара — 1418.

Конструктивные особенности

Соединитель выполнен в металлическом корпусе условного размера 33. Изолятор изготовлен из карболита. Контакты — прямые, в количестве 20 штук, все диаметром 1,0 мм. В одних источниках указано серебряное напыление контактов, в других упоминается покрытие химникель, поэтому точный тип покрытия следует уточнять у поставщика или в сопроводительной документации на конкретную партию.

Монтаж выполняется пайкой на кабель. Сочленение резьбовое, поляризация корпусов одношпоночная, что исключает неправильное соединение. Вилка сочленяется с розетками типов 2РМТ или 2РМДТ.

Технические характеристики

• Тип соединителя: 2РМГП.
• Условный размер корпуса: 33.
• Вид корпуса: блочный (приборный), герметичный.
• Количество контактов: 20.
• Диаметр контактов: все контакты 1,0 мм.
• Способ монтажа: пайка на кабель.
• Форма контактов: прямые.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Сопротивление контактов: не более 0,005 Ом.
• Максимальный ток на контакт: 8 А (для контактов диаметром 1 мм).
• Рабочее напряжение: до 560 В, максимальное напряжение — 700 В.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сочленение: резьбовое, поляризация корпусов одношпоночная.
• Климатическое исполнение: УХЛ.
• Приёмка: «5».

Совместимость и область применения

Соединители типа 2РМГП33Б20Ш1Е2 сочленяются с розетками типов 2РМТ или 2РМДТ. Благодаря герметичному исполнению и широкому диапазону рабочих температур изделие подходит для внутреннего монтажа в аппаратуре, эксплуатируемой в различных климатических условиях, соответствующих исполнению УХЛ.

Применение охватывает электронные устройства, измерительные приборы и радиоаппаратуру, где требуется передача сигналов и питания по цепям постоянного, переменного и импульсного тока. Резьбовое сочленение обеспечивает механическую прочность соединения и устойчивость к вибрационным нагрузкам.

Указания по монтажу и эксплуатации

1. Монтаж соединителя выполняется пайкой проводников к прямым контактам диаметром 1,0 мм.
2. При сочленении необходимо учитывать одношпоночную поляризацию корпусов и резьбовой способ фиксации.
3. Для ответной части следует применять розетки типов 2РМТ или 2РМДТ.
4. Эксплуатация допускается в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.
5. Максимальный ток на контакт не должен превышать 8 А, рабочее напряжение — 560 В, кратковременно допустимо напряжение до 700 В.
