2РМГП33Б20Ш1Е2

Цена:

2700 ₽

Технические характеристики

2РМГП33Б20Ш1Е2

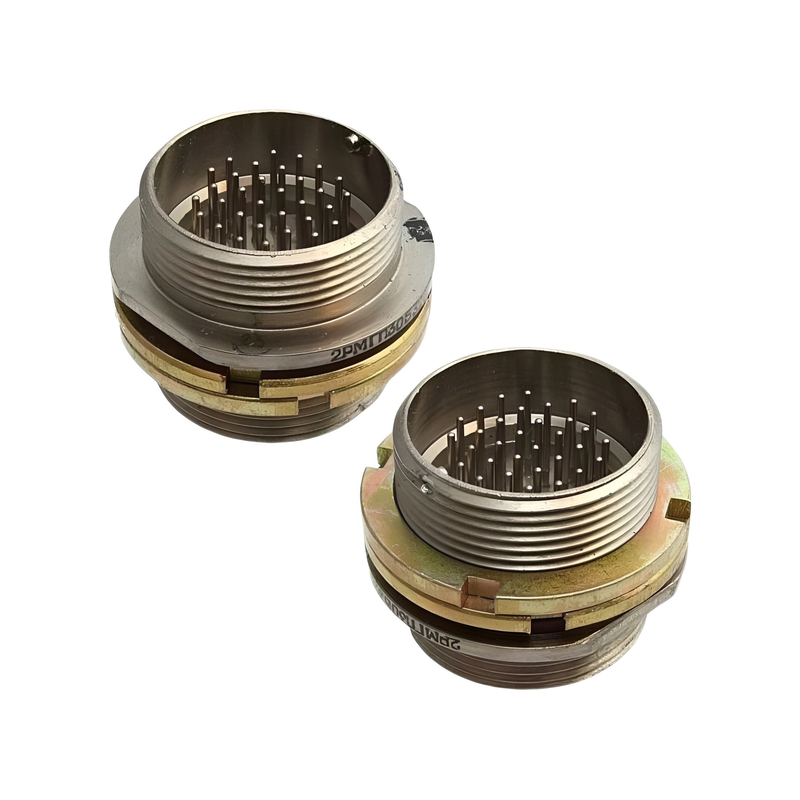

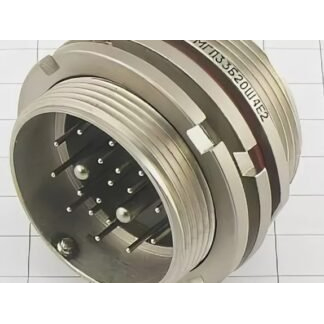

2РМГП33Б20Ш1Е2 — это герметичная блочная (приборная) вилка цилиндрического соединителя из серии 2РМГ, предназначенная для надежного соединения в электрических цепях переменного, постоянного и импульсного тока.

Основные характеристики

Она имеет 20 контактов диаметром 1 мм с серебряным напылением, выполненных из металла, что обеспечивает низкое сопротивление (не более 15 мОм) и высокую надежность. Разъем рассчитан на рабочее напряжение до 560 В, ток на контакт до 3 А, а общую нагрузку — до 80 А. Работает при температурах от -60°C до +200°C, выдерживает вибрацию (1–5000 Гц, до 490 м/с²), удары (до 5000 м/с²) и до 500 циклов сочленений-расчленений. +3

Конструкция и применение

Сочленение резьбовое с одношпоночной поляризацией, монтажная часть без патрубка, тип — герметичный, климатика УХЛ. Используется в приборных системах, где требуется высокая герметичность и стойкость к экстремальным условиям, например, в авиации, промышленности или спецтехнике. Сочетается с кабельными розетками серии 2РМТ.

Описание

Назначение

2РМГП33Б20Ш1Е2 — это герметичная блочная (приборная) вилка цилиндрического соединителя из серии 2РМГ. Изделие предназначено для надежного соединения в электрических цепях переменного, постоянного и импульсного тока. Вилка применяется в приборных системах, где требуется высокая герметичность и стойкость к экстремальным условиям эксплуатации. Благодаря своей конструкции она обеспечивает стабильную передачу электрических сигналов и питания.

Артикул: 1417. Категория: 2РМГ.

Технические характеристики

Электрические параметры

Количество контактов: 20.
Диаметр контактов: 1 мм.
Материал контактов: металл с серебряным напылением.
Переходное сопротивление: не более 15 мОм.
Рабочее напряжение: до 560 В.
Ток на контакт: до 3 А.
Общая нагрузка: до 80 А.

Механические и климатические параметры

Диапазон рабочих температур: от -60°C до +200°C.
Устойчивость к вибрации: диапазон 1–5000 Гц, ускорение до 490 м/с².
Устойчивость к ударам: ускорение до 5000 м/с².
Ресурс сочленений-расчленений: до 500 циклов.
Климатическое исполнение: УХЛ.

Конструктивные особенности

Сочленение вилки резьбовое, с одношпоночной поляризацией. Это исключает неправильное соединение и обеспечивает надежный контакт. Монтажная часть выполнена без патрубка. Тип исполнения — герметичный. Вилка сочетается с кабельными розетками серии 2РМТ. Контакты изготовлены из металла с серебряным напылением, что снижает переходное сопротивление и повышает надежность работы.

Применение

Благодаря герметичности и стойкости к вибрации, ударам и широкому диапазону температур, вилка 2РМГП33Б20Ш1Е2 используется в ответственных областях. Основные сферы применения:

Авиация и авиационное оборудование.
Промышленные системы и приборы.
Спецтехника и специальные системы.
Приборные системы, требующие высокой герметичности.

Вилка обеспечивает надежное соединение в электрических цепях переменного, постоянного и импульсного тока. Она выдерживает до 500 циклов сочленений-расчленений, что подтверждает ее долговечность. Сочетание с кабельными розетками серии 2РМТ расширяет возможности применения в различных устройствах.
