Назначение и область применения

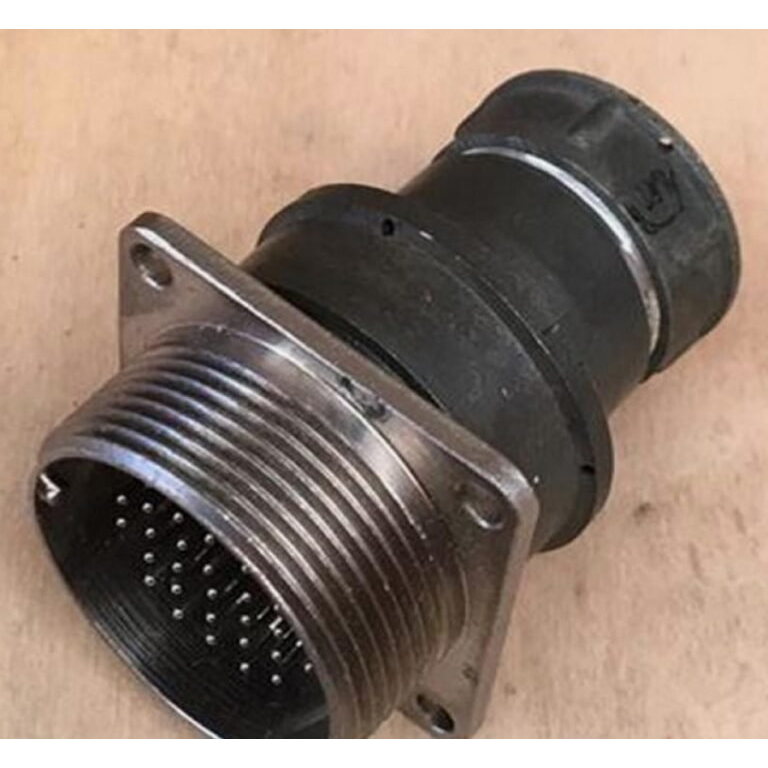

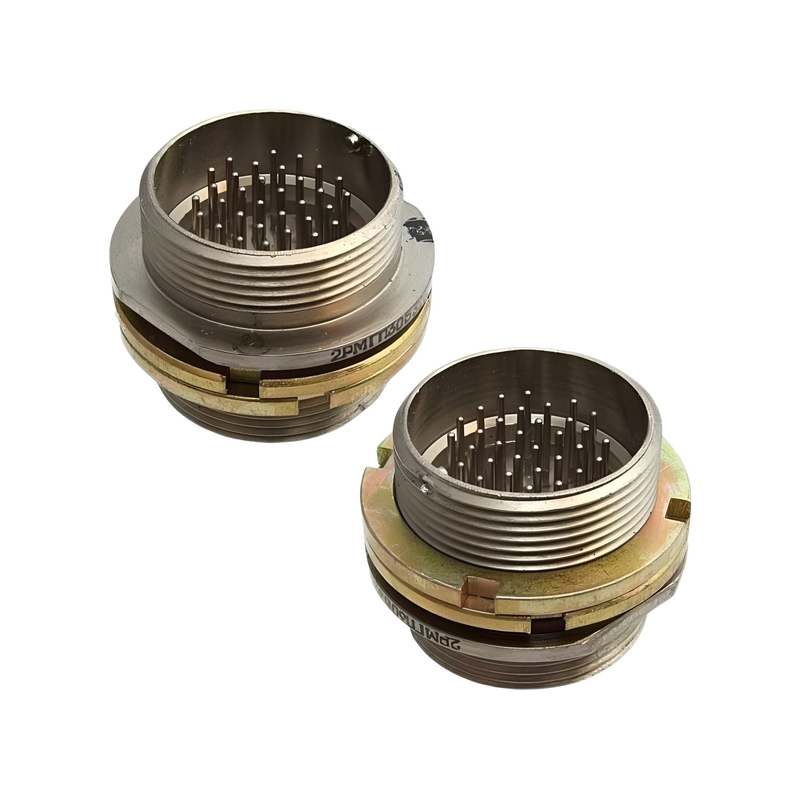

Соединитель 2РМГП30Б32Ш1Е2 представляет собой герметичную цилиндрическую вилку двухстороннего (проходного) исполнения из серии 2РМГ. Устройство предназначено для коммутации ответственных электрических цепей в промышленной и радиоэлектронной аппаратуре, где требуется высокая надежность соединения в условиях воздействия внешних факторов.

Конструкция рассчитана на работу с цепями постоянного, переменного и импульсного токов. Диапазон рабочих частот для переменного тока достигает примерно 3 МГц, что позволяет использовать соединитель не только в силовых, но и в высокочастотных трактах. Герметичное исполнение и особенности корпуса обеспечивают стабильную работу в нормальных и жестких климатических условиях, соответствующих классу УХЛ.

Вилка двухстороннего типа дает возможность подводить кабели с двух сторон, что делает ее удобной для межблочных соединений, распределительных плат и проходных узлов аппаратуры. Такое решение упрощает монтаж в ограниченном пространстве и сокращает количество дополнительных коммутационных элементов.

Конструктивные особенности

Корпус соединителя выполнен по блочному (приборному) типу и предназначен для установки в панелях или корпусах оборудования. Условный диаметр корпуса составляет около 30 мм. Вилка оснащена 32 штыревыми контактами диаметром 1 мм. Контакты рассчитаны на длительную эксплуатацию при температурах порядка 200 °C, что подтверждает теплостойкость примененных материалов и покрытий.

Соединение с ответной розеткой осуществляется резьбовым способом с одношпоночной поляризацией корпусов. Такая схема исключает неправильную стыковку и предотвращает самопроизвольное разъединение при вибрациях и ударных нагрузках. Конструкция выдерживает воздействие вибрационных нагрузок с ускорением до нескольких сотен м/с² и одиночных ударов с ускорением до 5000 м/с².

Монтажная часть может выполняться без патрубка или с патрубком под экранированный либо неэкранированный кабель в зависимости от конкретного модификационного варианта. Приемка изделия соответствует обозначению «5», что указывает на проведение приемо-сдаточных испытаний в установленном порядке.

Электрические параметры

• Количество контактов: 32
• Рабочее напряжение: до 560 В постоянного и переменного тока
• Максимальный ток на один контакт: около 2,5–3 А
• Суммарный допустимый ток: порядка 60–80 А в зависимости от конкретного исполнения
• Сопротивление контакта: не более нескольких десятков мОм
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях

Устойчивость к внешним воздействиям

Герметичная конструкция защищает контактную группу от проникновения пыли и влаги, что расширяет возможности применения соединителя в аппаратуре, эксплуатируемой в неблагоприятных условиях. Изделие сохраняет работоспособность при механических нагрузках, характерных для подвижных установок и промышленного оборудования.

Монтаж и совместимость

Установка вилки производится в отверстие панели или прибора с фиксацией крепежными элементами. Благодаря стандартизированным размерам серии 2РМГ соединитель совместим с ответными розетками соответствующего типоразмера и количества контактов. Подключение проводников выполняется методом пайки к хвостовикам контактов.

Изделие применяется в блоках питания, системах управления, измерительной аппаратуре, связном оборудовании и других устройствах, где предъявляются повышенные требования к надежности электрических соединений и устойчивости к механическим и климатическим воздействиям.
