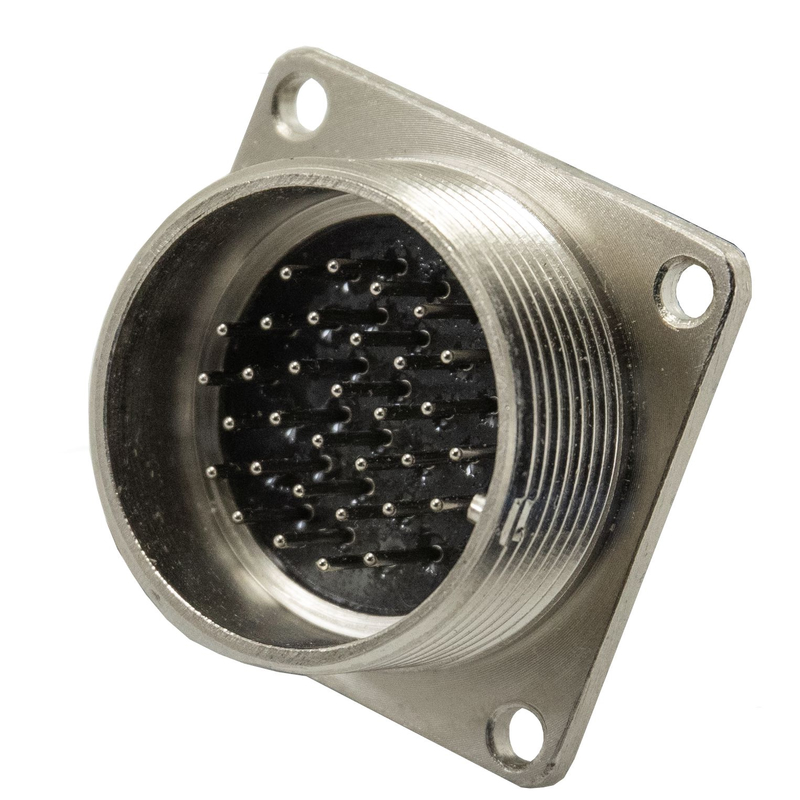

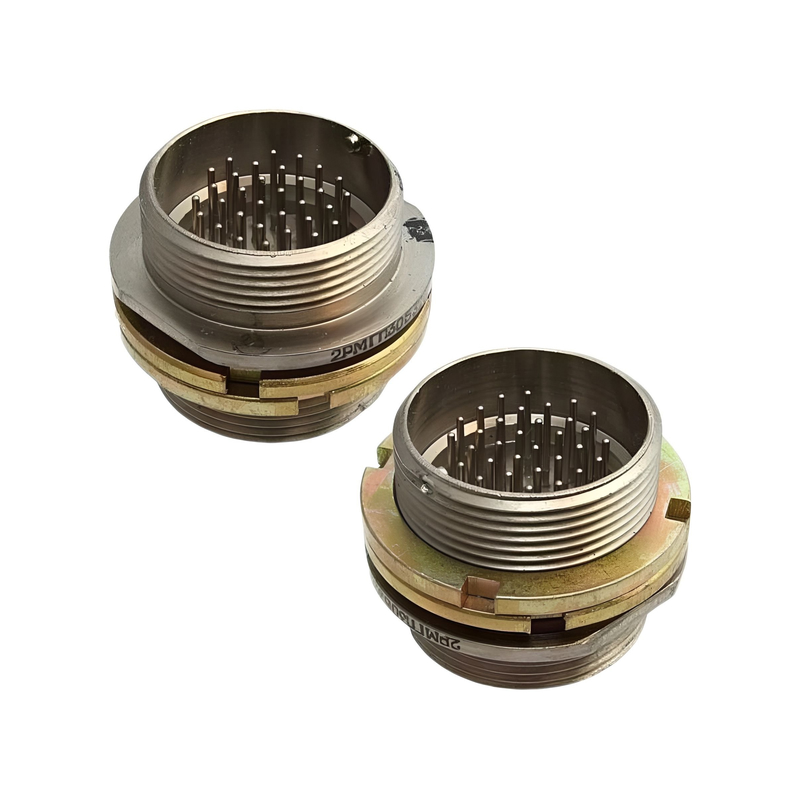

2РМГП30Б32Ш1Е2: герметичный цилиндрический разъём для ответственных соединений

Разъём 2РМГП30Б32Ш1Е2 применяется для надёжного соединения электрических цепей в радиоэлектронной аппаратуре, измерительных системах, промышленном оборудовании и специализированных комплексах. Это герметичная приборная вилка блочного исполнения с 32 штыревыми контактами, рассчитанная на панельный монтаж и эксплуатацию в условиях воздействия температуры, вибрации и влажности.

Конструкция и назначение

2РМГП30Б32Ш1Е2 относится к серии низкочастотных цилиндрических соединителей 2РМГП. Исполнение «П» указывает на проходную герметичную конструкцию, удобную для установки на корпус, панель или стенку блока. Соединитель рассчитан на многократное сочленение с ответной частью и обеспечивает передачу силовых, управляющих и сигнальных цепей.

Основные особенности конструкции:

• Приборная двухсторонняя вилка с штыревыми контактами.

• Условный размер корпуса — 30.

• Количество контактов — 32.

• Сочетание контактов — 1: все 32 контакта имеют диаметр 1 мм.

• Герметичное исполнение для защиты внутреннего объёма аппаратуры.

• Резьбовая фиксация сочленённого положения.

• Одношпоночная поляризация, исключающая неправильную ориентацию при подключении.

• Электрический монтаж контактов выполняется пайкой.

Резьбовое соединение особенно важно там, где возможны вибрации, удары или периодические механические нагрузки на кабель. После затяжки накидной гайки разъём сохраняет стабильное контактное давление и устойчивость к самопроизвольному расстыковыванию.

Электрические параметры

Для исполнения 2РМГП30Б32Ш1Е2 указываются следующие ключевые электрические характеристики:

Соединитель подходит для многоконтактных цепей, где необходимо компактно разместить большое число линий управления, дискретных сигналов, питания маломощных устройств или измерительных каналов. При проектировании необходимо учитывать не только ток одного контакта, но и суммарную нагрузку, нагрев, сечение подводящих проводов, допустимое падение напряжения и условия теплоотвода.

Условия эксплуатации

Герметичная конструкция делает 2РМГП30Б32Ш1Е2 востребованным в аппаратуре, работающей в сложной окружающей среде. По данным для соединителей данного исполнения, рабочий температурный диапазон может составлять от −60 до +200 °C, а допустимая относительная влажность при температуре +40 °C — до 98%.

Серия также рассчитана на воздействие механических факторов:

• Синусоидальная вибрация в диапазоне частот от 1 до 5000 Гц.

• Ударные нагрузки.

• Многократные циклы сочленения и расчленения.

• Эксплуатация в аппаратуре с повышенными требованиями к сохранению электрического контакта.

Ресурс соединителя составляет до 500 циклов сочленения-расчленения, поэтому при техническом обслуживании важно исключать перекос при стыковке, загрязнение контактной группы и чрезмерное усилие при затяжке резьбовой муфты.

Области применения

Разъём 2РМГП30Б32Ш1Е2 применяется в узлах, где требуется герметичный переход электрических цепей через панель или корпус аппаратуры. Типичные направления использования:

• Блоки управления и автоматики.

• Промышленная радиоэлектронная аппаратура.

• Контрольно-измерительные и испытательные комплексы.

• Системы связи и телемеханики.

• Транспортное, энергетическое и специальное оборудование.

• Аппаратура, эксплуатируемая при вибрации, перепадах температур и высокой влажности.

Благодаря 32 контактам в одном корпусе соединитель позволяет сократить число отдельных кабельных вводов и упростить компоновку шкафа, стойки либо приборного блока. Это особенно полезно при необходимости организовать структурированное подключение нескольких групп сигналов через единую панельную точку.

Что учитывать при монтаже

При использовании 2РМГП30Б32Ш1Е2 необходимо проверить соответствие ответной части по серии, размеру корпуса, расположению контактов, поляризации и типу сочленения. Контакты рассчитаны на объёмный монтаж пайкой, поэтому качество подготовки проводника и соблюдение технологии пайки напрямую влияют на надёжность соединения.

Для сохранения характеристик рекомендуется:

• Не превышать допустимые ток и напряжение для одного контакта и всего соединителя.

• Распределять нагрузку между контактами с учётом теплового режима.

• Не допускать перегрева изолятора во время пайки.

• Проверять чистоту контактных поверхностей перед сочленением.

• Контролировать состояние резьбового соединения и уплотняющих элементов.

• Использовать ответную часть с идентичной схемой контактного сочетания.

2РМГП30Б32Ш1Е2 — функциональное решение для плотного, герметичного и механически устойчивого подключения 32 электрических линий в составе ответственной аппаратуры. Его ключевые преимущества — цилиндрический металлический корпус, резьбовая фиксация, однозначная поляризация, герметичность и способность работать в широком диапазоне внешних воздействий.
