Новость: герметичный соединитель 2РМГП30Б32Ш1Е2 для многоконтактных электрических цепей

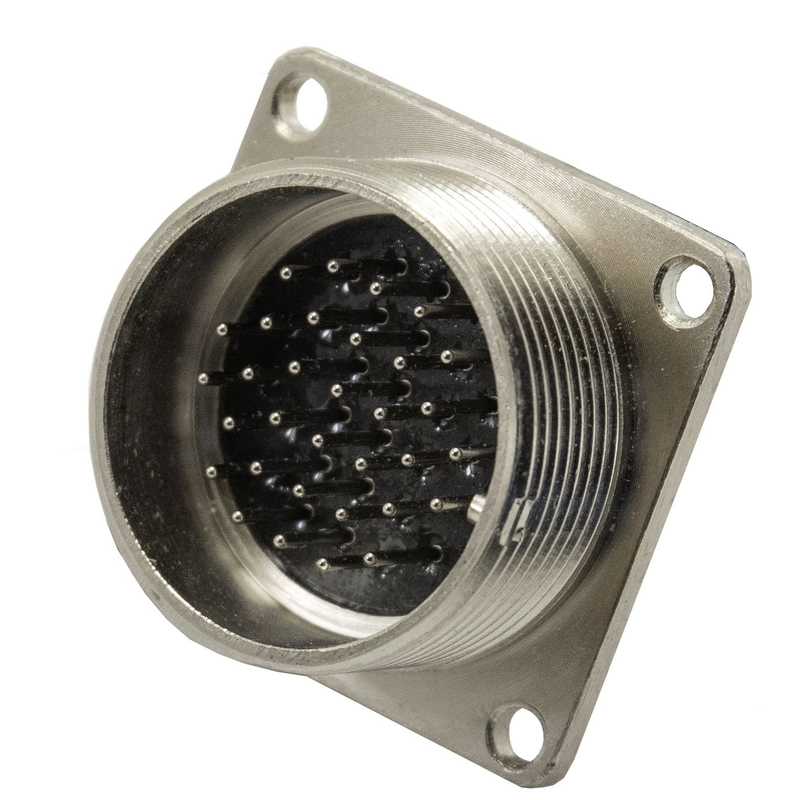

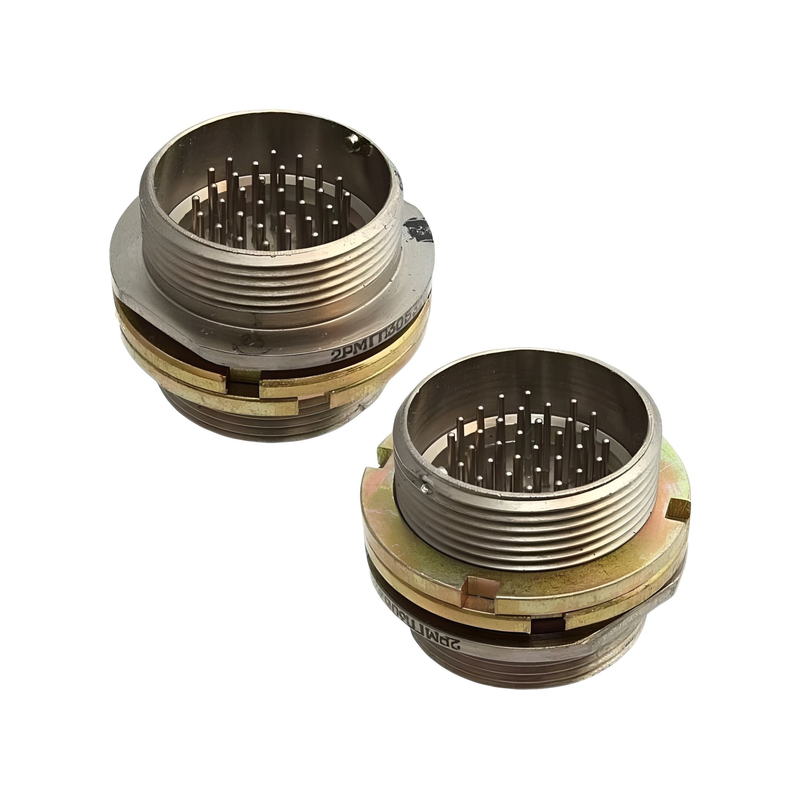

В линейке низкочастотных цилиндрических соединителей применяется разъём 2РМГП30Б32Ш1Е2 — герметичная проходная двухсторонняя вилка приборного исполнения. Изделие рассчитано на надёжное соединение и разъединение многоконтактных цепей в составе радиоэлектронной, измерительной, промышленной и специальной аппаратуры.

Конструкция и назначение

Разъём относится к серии 2РМГП и предназначен для внутреннего объёмного монтажа на блоках и панелях оборудования. Проходное двухстороннее исполнение позволяет организовать электрическое подключение с обеих сторон корпуса, что удобно при компоновке аппаратуры с ограниченным внутренним пространством.

Конструкция включает 32 штыревых контакта диаметром 1 мм. Корпус имеет условный размер 30, а одношпоночная поляризация исключает неправильную ориентацию вилки при сочленении. Резьбовая фиксация обеспечивает механически устойчивое соединение и предотвращает самопроизвольное расстыковывание при вибрационных и эксплуатационных нагрузках.

Основные параметры

Указанные параметры характеризуют 2РМГП30Б32Ш1Е2 как решение для коммутации большого числа сравнительно малоточных цепей, включая сигнальные, управляющие и распределительные линии.

Особенности применения

Герметичное исполнение разъёма способствует защите контактной группы от воздействия внешней среды и повышает устойчивость соединения при эксплуатации в составе закрытых приборных блоков. Соединитель может использоваться в цепях постоянного тока, переменного тока частотой до 3 МГц, а также в импульсных цепях.

Сочленение 2РМГП30Б32Ш1Е2 выполняется с ответными розетками типа 2РМТ. При проектировании важно сверять исполнение ответной части, сочетание контактов, схему распайки, условия эксплуатации и требования конкретной технической документации на оборудование.

Практическое значение

Разъём 2РМГП30Б32Ш1Е2 востребован там, где требуется компактно разместить 32 электрические линии, обеспечить фиксированное положение соединения и сохранить работоспособность аппаратуры в условиях механических воздействий и широкого диапазона внешних факторов. Резьбовая фиксация, герметичная конструкция и стандартизированная контактная группа делают его подходящим элементом для приборостроения, систем управления, промышленной автоматики и специализированных электронных комплексов.
