Назначение

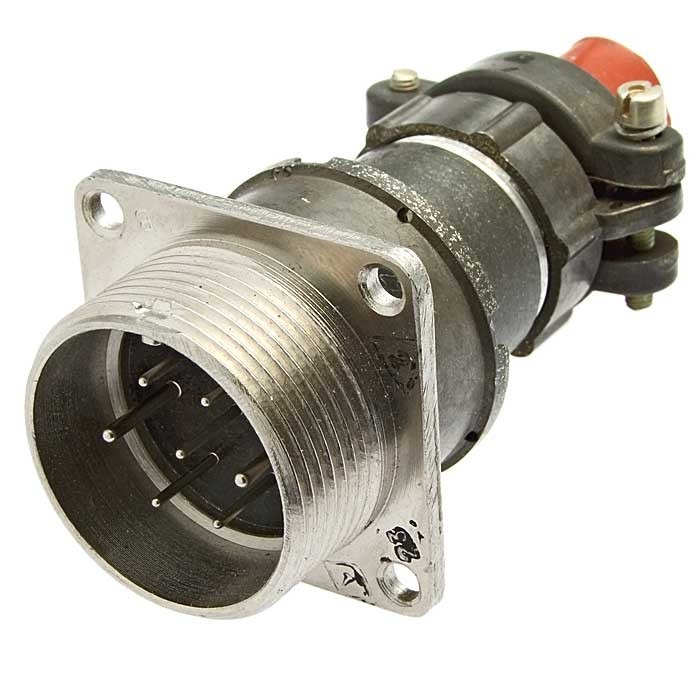

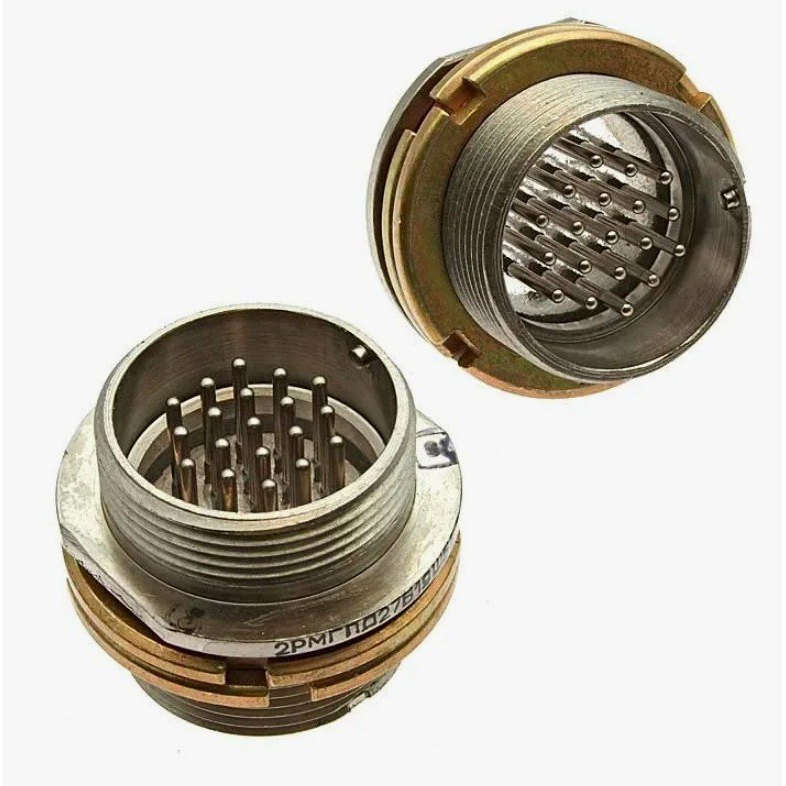

2РМГП27Б7Ш2Е2 — герметичная приборная вилка (блочная) низкочастотного цилиндрического разъёма российской серии 2РМГ. Артикул — 1413. Категория — 2РМГ. Изделие предназначено для работы в электрических цепях постоянного, переменного тока частотой до 3 МГц, а также в цепях импульсных токов. Вилка сочленяется с розетками типа 2РМ или 2РМТ. Фиксация сочленения резьбовая, поляризация корпусов одношпоночная. Основное применение — электроника, радиоаппаратура и контрольно-измерительные приборы.

Технические характеристики

• Количество контактов — 7, сочетание 2.
• Максимальное рабочее напряжение — 700 В.
• Ток на контакт — до 6 А для контактов диаметром 1,0 мм или до 12 А для контактов диаметром 1,5 мм.
• Общий ток — до 45 А.
• Сопротивление контактов — не более 15 МОм для контактов диаметром 1,0 мм или не более 10 МОм для контактов диаметром 1,5 мм.
• Диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия.
• Климатическое исполнение — УХЛ2.1, влажность до 98 процентов при плюс 25 градусах Цельсия.
• Частота рабочих цепей — до 3 МГц.
• Вибрационные нагрузки — от 1 до 5000 Гц, до 50 g.
• Акустические шумы — до 170 дБ.
• Ударные нагрузки — до 500 g.

Конструкция и материалы

Условный размер корпуса — 27. Вид исполнения — приборный блочный, обозначен буквой Б. Патрубок отсутствует. Материал контактов — никель. Материал корпуса — металл. Материал изолятора — карболит. Конструкция герметичная. Резьбовое соединение с ответными розетками обеспечивает механическую фиксацию, а одношпоночная поляризация исключает неправильное сочленение.

Условия эксплуатации и устойчивость

Изделие рассчитано на работу в широком диапазоне температур: от минус 60 до плюс 200 градусов Цельсия. Климатическое исполнение УХЛ2.1 допускает влажность до 98 процентов при температуре плюс 25 градусов Цельсия. Вилка выдерживает вибрацию с частотой от 1 до 5000 Гц при ускорении до 50 g, акустические шумы до 170 дБ и удары до 500 g. Эти параметры подтверждают пригодность для применения в жёстких условиях эксплуатации, характерных для радиоэлектронной аппаратуры и приборов.

Применение и совместимость

2РМГП27Б7Ш2Е2 используется в электрических цепях постоянного, переменного и импульсного тока. Благодаря количеству контактов 7 и сочетанию 2 вилка подходит для организации многопроводных соединений в электронике, радиоаппаратуре и контрольно-измерительных приборах. Совместимость предусмотрена с розетками типов 2РМ и 2РМТ. Резьбовая фиксация и одношпоночная поляризация упрощают монтаж и снижают риск ошибки при подключении. Максимальное рабочее напряжение 700 В и ток на контакт до 6 А или до 12 А в зависимости от диаметра контакта позволяют использовать изделие в цепях с различной нагрузкой. Общий ток до 45 А. Производитель в предоставленных данных не указан.

Идентификация

Название: 2РМГП27Б7Ш2Е2. Артикул: 1413. Категория: 2РМГ. Производитель: не указано.
