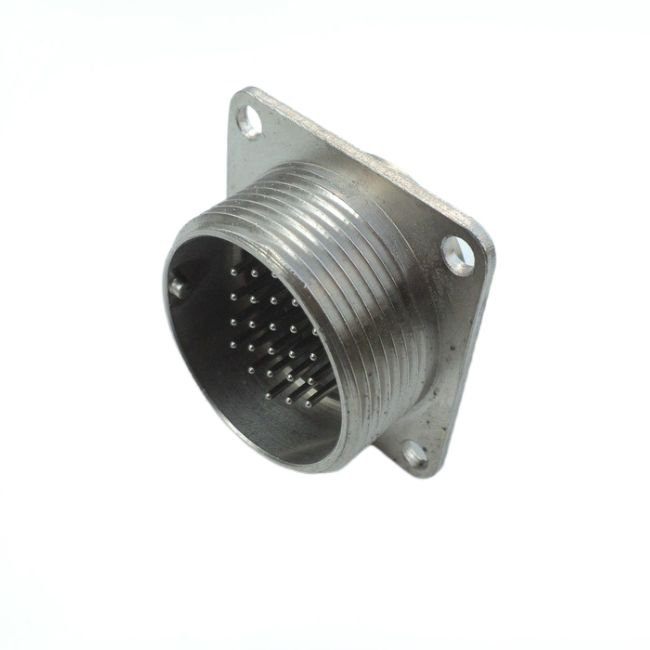

2РМГП27Б24Ш1Е2

2РМГ27Б24Ш1Е2 — это герметичный цилиндрический низкочастотный соединитель вилочного типа из серии 2РМГ, предназначенный для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных сигналов.

Основные характеристики

Соединитель имеет 24 контакта диаметром 1 мм с штыревым исполнением (Ш1) и покрытием химникель (Е2), максимальное рабочее напряжение — 560 В (амплитудное), ток на контакт — до 4 А. Он рассчитан на резьбовое сочленение, объемный монтаж и прямой патрубок для неэкранированного кабеля, с габаритами примерно 36×36×74 мм.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +200 °C, относительная влажность до 98% при +25 °C, атмосферное давление от 1,34×10⁻¹⁰ Па до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц с ускорением до 500 м/с², удары до 5000 м/с², ресурс — 500 циклов соединения, климатическое исполнение УХЛ2.1.

Применение

Используется в промышленных системах, включая авиацию, приборостроение и военную технику, где требуется высокая герметичность и надежность при вибрациях и экстремальных условиях. Сопротивление изоляции — не менее 5000 МОм, сопротивление контакта — до 15 мОм.
