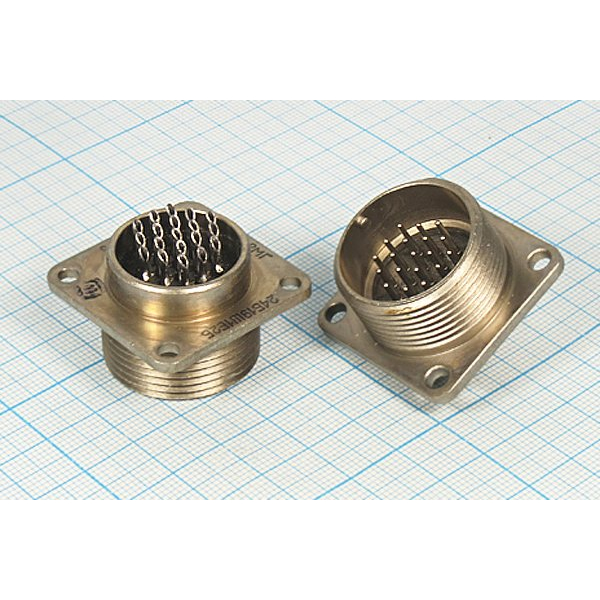

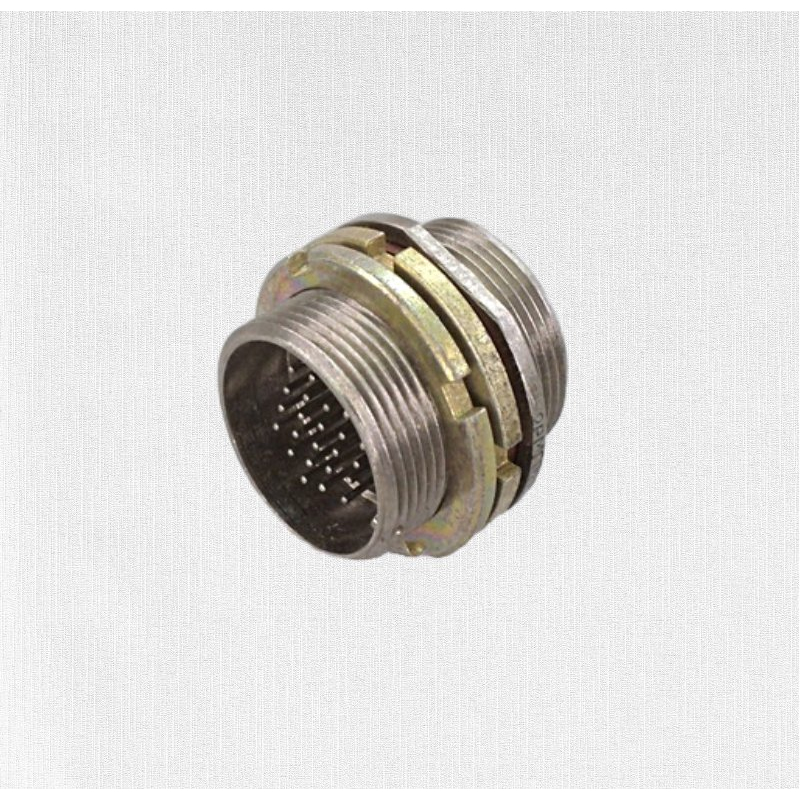

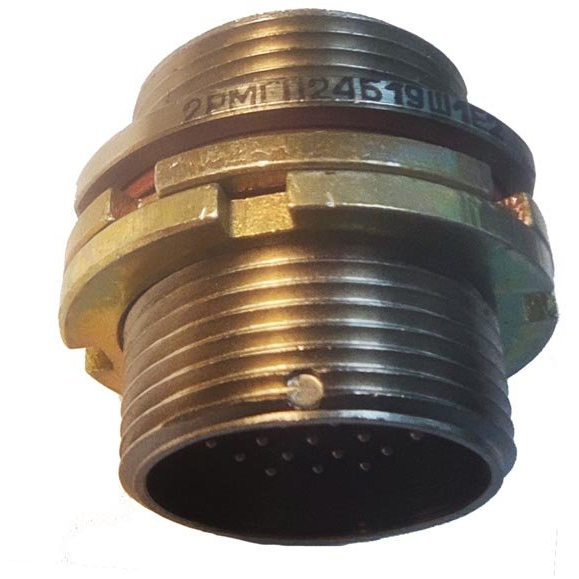

2РМГ24Б19Ш1Е2 «Атлант» — это цилиндрический герметичный низкочастотный разъем‑вилка серии 2РМГ, предназначенный для соединения электрических цепей в стационарном и мобильном оборудовании (в том числе в промышленной и транспортной технике).

• Тип: 2РМГ, вилка блочная герметичная; условный размер корпуса 24.

• Количество контактов: 19 штыревых контактов диаметром 1 мм, сочетание контактов «1» (все 19 штырей).

• Покрытие контактов: химникель, материал контактов — латунь.

• Материал корпуса: алюминиевый сплав АЛ‑11, без дополнительного покрытия; изолятор из пресс‑материала КМК‑218Л.

• Максимальное рабочее напряжение: до порядка 560 В постоянного или переменного тока.

• Номинальный ток на один контакт: до 4 А при контактах Ø 1 мм; суммарный ток по разъему — до 63 А.

• Сопротивление контакта не более ≈15 мОм, сопротивление изоляции — не менее 5000 МОм.

• Диапазон рабочих температур: примерно от −60 до +200 °C, что обеспечивает работу в широком спектре климатических и промышленных условий.

• Герметичный, без патрубка; корпус приборный (вид «Б»), монтаж — на панель через резьбовую концевую гайку (примерно M27×1,5 мм).

• Габариты около 33×33×26,5 мм, масса порядка 39 г, поляризация одношпоночная для правильной ориентации при подключении.

• Метод электрического соединения — пайка проводников к контактам; разъем рассчитан на не менее 500 циклов сочленения‑расчленения.
