2РМГП22Б10Ш1Е2

Цена:

1850 ₽

Технические характеристики

2РМГП22Б10Ш1Е2

2РМГП22Б10Ш1Е2 представляет собой герметичную приборную вилку цилиндрического типа из серии 2РМГ, предназначенную для надежного соединения электрических цепей. Это низкочастотный разъем с резьбовой фиксацией, используемый в цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов.

Основные характеристики

Разъем имеет 10 контактов диаметром 1 мм, посадочный диаметр корпуса — 22 мм и блочный корпус без левой резьбы (индекс Б). Максимальное рабочее напряжение достигает 560 В, ток на контакт — до 5 А (общий до 42 А), сопротивление контакта — не более 15 мОм, изоляции — не менее 5000 МОм. Климатическое исполнение УХЛ2.1, теплостойкость до 200°С (индекс 2), диапазон температур от -60°C до +100°C или +200°C. +3

Механическая стойкость

Соединитель выдерживает синусоидальную вибрацию (1–5000 Гц, до 490 м/с²), удары одиночного действия (5000 м/с²) и многократные (1000 м/с²), линейное ускорение до 2000 м/с². Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок хранения — до 15–25 лет.

Применение

Используется в авиации, приборостроении и других отраслях для герметичного подключения аппаратуры в сложных условиях, включая пониженное давление и высокую влажность (до 98% при +40°C). Соответствует ТУ ГЕ0.364.140.

Описание

2РМГП22Б10Ш1Е2

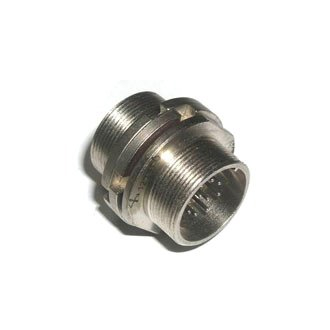

2РМГП22Б10Ш1Е2: герметичный проходной разъём для надёжных электрических соединений

2РМГП22Б10Ш1Е2 — цилиндрический герметичный проходной электрический разъём серии 2РМГП, предназначенный для подключения и разъединения цепей постоянного, переменного и импульсного тока в составе радиоэлектронной, измерительной, промышленной и специальной аппаратуры. Конструкция рассчитана на работу в условиях вибраций, перепадов температур и повышенных требований к защите соединения.

Назначение разъёма 2РМГП22Б10Ш1Е2

Разъёмы семейства 2РМГП применяются там, где необходимо организовать надёжный герметичный ввод электрических цепей через стенку корпуса, панели, приборные отсеки или распределительные блоки. Буква «П» в обозначении указывает на проходное исполнение: такой соединитель удобен для монтажа в корпусе устройства с выводом электрических линий с двух сторон.

Модель 2РМГП22Б10Ш1Е2 используется для многоконтактных соединений в оборудовании, где важны механическая прочность, устойчивость к внешним воздействиям и стабильность электрических параметров.

Расшифровка маркировки

Обозначение содержит сведения о конструкции и исполнении изделия:

Элемент маркировки	Значение
2РМГП	Герметичный цилиндрический проходной соединитель
22	Условный размер корпуса
Б	Блочное (приборное) исполнение
10	Количество контактов
Ш	Штыревые контакты, вилка
1	Сочетание и схема расположения контактов
Е	Химическое никелевое покрытие контактов
2	Теплостойкое исполнение с допустимой температурой до +200 °C

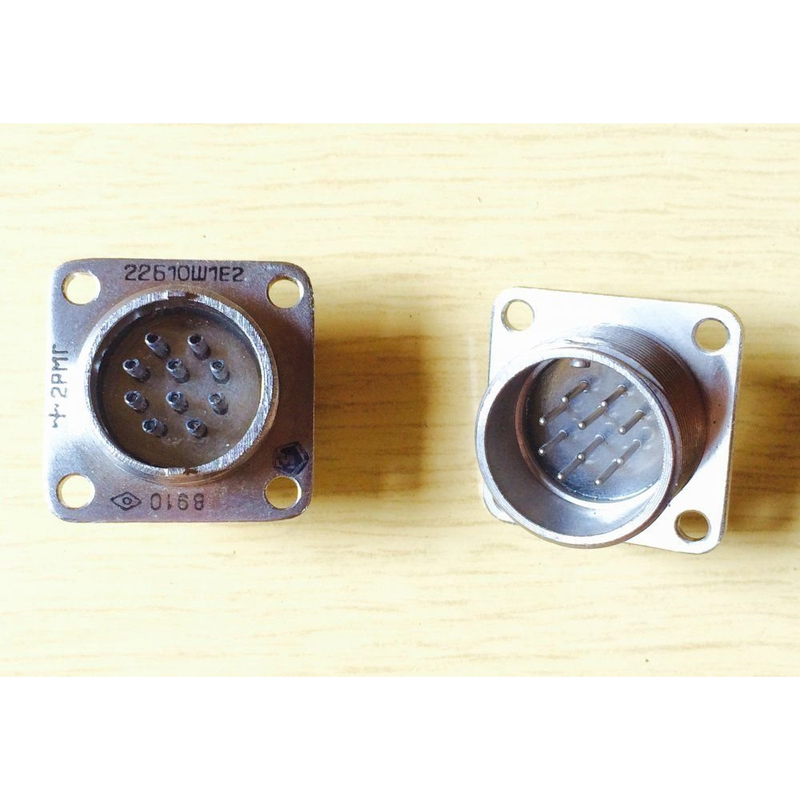

Для близкого по конструкции исполнения 2РМГ22Б10Ш1Е2 указываются 10 контактов диаметром 1 мм, рабочее напряжение до 560 В, ток до 5 А на контакт и суммарная нагрузка до 42 А. Рабочий температурный диапазон составляет от −60 до +200 °C, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Эти параметры полезны как ориентир, однако при подборе именно проходной модификации 2РМГП22Б10Ш1Е2 следует сверять паспорт и технические условия конкретного исполнения.

Конструктивные особенности

Проходная конструкция позволяет закреплять разъём на панели или стенке корпуса, сохраняя герметичность и обеспечивая организованный проход проводников между внутренней и внешней частями оборудования. Соединение сопрягаемых частей выполняется резьбовым способом, а одношпоночная поляризация предотвращает неправильную ориентацию при сочленении.

К важным особенностям относятся:

Герметичное цилиндрическое исполнение для эксплуатации в ответственных электрических цепях.
Десять штыревых контактов для передачи сигналов, питания или комбинированных линий.
Контактная группа с химическим никелевым покрытием, повышающим стойкость поверхности к внешним воздействиям.
Условный размер корпуса 22, обеспечивающий компактность при сохранении механической прочности.
Теплостойкость до +200 °C для применения в оборудовании с повышенной температурной нагрузкой.
Возможность эксплуатации в цепях постоянного, переменного до 3 МГц и импульсного тока.

Где применяется

Разъём 2РМГП22Б10Ш1Е2 востребован в системах, где требуется изолированный и герметичный переход электрических цепей через корпус оборудования. Типичные области применения:

Приборостроение и контрольно-измерительная техника.
Промышленная автоматика и шкафное оборудование.
Радиоэлектронные комплексы.
Транспортное и специализированное оборудование.
Системы связи, телеметрии и управления.
Электротехнические установки, работающие при вибрациях и температурных изменениях.

Пример применения: в герметичном корпусе измерительного модуля проходной разъём устанавливают в стенку корпуса. С внутренней стороны к нему подключают элементы платы или жгут проводов, а с наружной — ответную часть кабельной линии. Так обеспечивается аккуратный ввод нескольких цепей без нарушения герметичности корпуса.

Что учитывать при подборе

При выборе 2РМГП22Б10Ш1Е2 важно проверить не только число контактов, но и совместимость с ответной частью, схему их расположения, тип контактов и способ монтажа. Также следует учитывать реальный ток по каждой цепи, рабочее напряжение, условия окружающей среды, требования к герметичности и температуре эксплуатации.

Для соединителей серии 2РМГ характерны резьбовая фиксация и одношпоночная поляризация; соответствующие вилки обычно сочленяются с розетками семейства 2РМТ. Правильно подобранный разъём помогает повысить надёжность оборудования, упростить монтаж кабельных жгутов и обеспечить устойчивую работу электрических цепей в сложных условиях.
