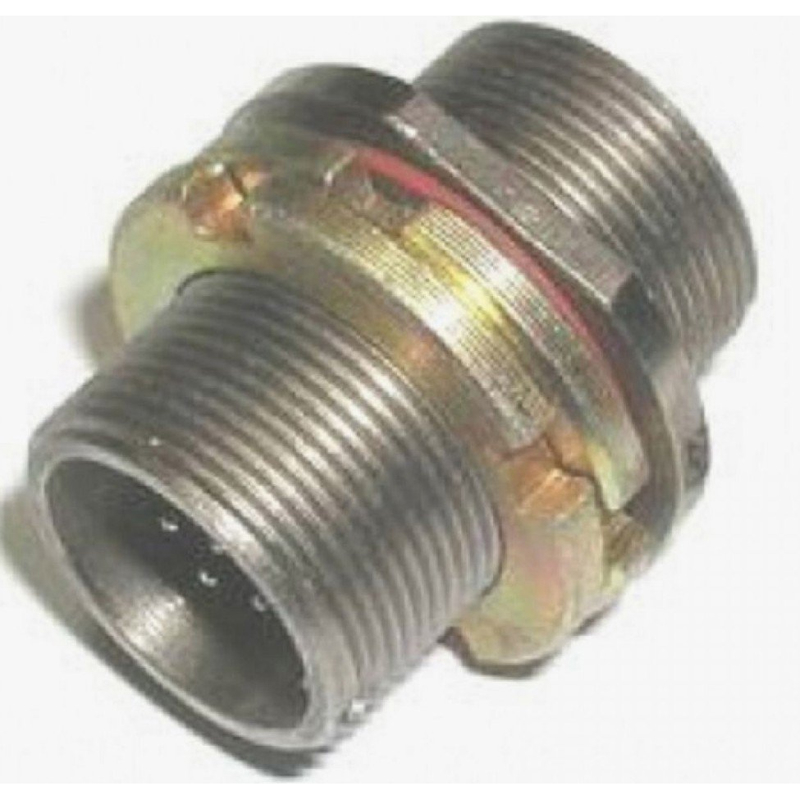

2РМГП18Б7Ш1Е2 — это герметичная блочная (приборная) вилка низкочастотного цилиндрического соединителя отечественного производства серии 2РМГ.

Расшифровка обозначения

Обозначение расшифровывается как: 2РМГ — тип соединителя; 18 — условный размер корпуса (посадочный диаметр 18 мм); П — прямой патрубок (в данном случае без патрубка); Б — блочный корпус; 7 — количество контактов; Ш1 — одна рамка с 7 контактами; Е — извлекаемые контакты; 2 — теплостойкость до 200°C.

Основные характеристики

Соединитель рассчитан на 7 контактов диаметром 1 мм с максимальным током до 5 А на контакт и рабочим напряжением до 560 В (постоянный/переменный ток, частота до 3 МГц). +1
Сопротивление контакта не превышает 0,015 Ом, изоляции — не менее 5000 МОм. Выдерживает вибрацию (1–5000 Гц, до 490–500 м/с²), удары (до 5000 м/с²), линейное ускорение до 2000 м/с² и температуры от -60°C до +100...+200°C. +1
Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15–25 лет. Климатическое исполнение УХЛ2.1.

Применение

Используется для надежного соединения и разъединения электрических цепей в приборах, авиационной и военной технике, где требуется герметичность и устойчивость к агрессивным условиям (пыль, влага, вибрация). +1
Монтаж — объемный с пайкой, контакты извлекаемые.​
