Назначение электросоединителя 2РМГП14Б4Ш1Е2

2РМГП14Б4Ш1Е2 — цилиндрический герметичный низкочастотный электросоединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения для надёжного соединения и разъединения электрических цепей.

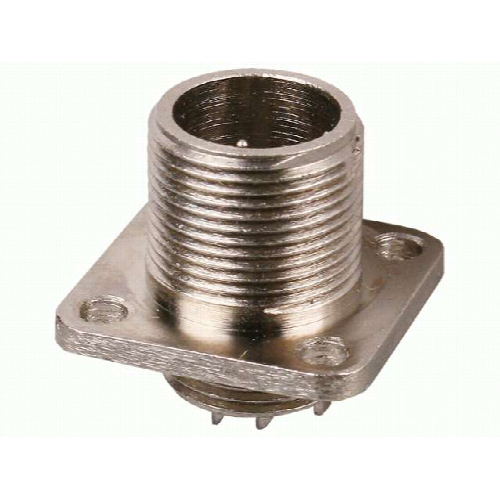

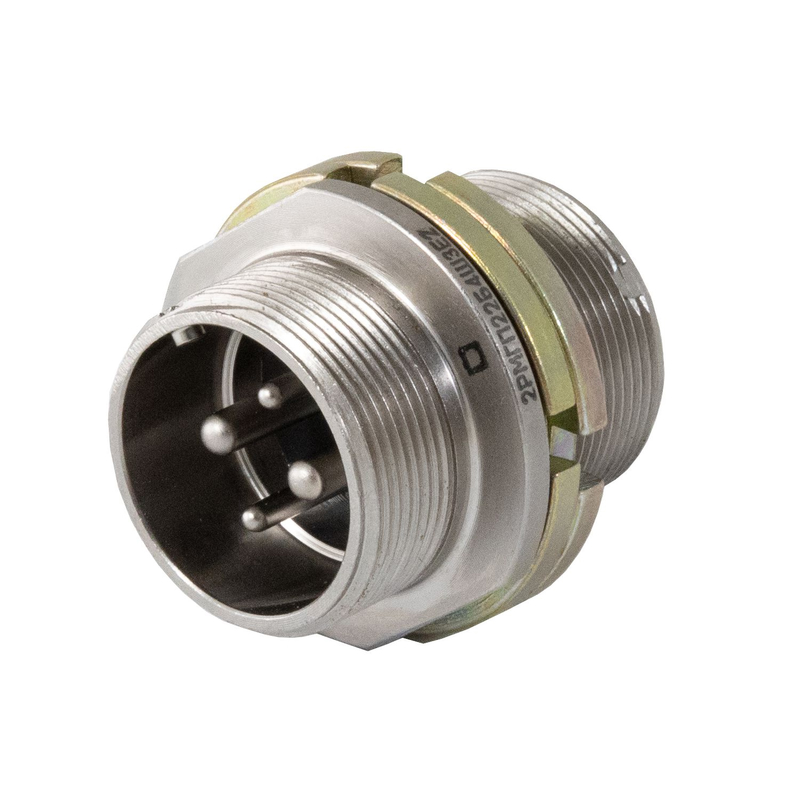

Конструктивно это блочная (приборная) вилка с посадочным диаметром корпуса 14 мм и четырьмя контактами диаметром 1 мм. Корпус имеет резьбовую фиксацию и одношпоночную поляризацию, что исключает неправильное сочленение ответных частей. Монтаж выполняется внутренний, пайкой.

Подтверждённые технические особенности

Электрические и эксплуатационные параметры соединителя подтверждаются следующей совокупностью характеристик:

• Рабочее напряжение — до 560 В.
• Максимальный ток на контакт — 6 А, общий ток на соединитель — 20 А.
• Сопротивление контакта — не более 0,015 Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений — до 500 циклов.
• Покрытие контактов — химический никель (индекс Е).
• Теплостойкость — до 200 градусов Цельсия (индекс 2).
• Диапазон рабочих температур — от минус 60 до плюс 200 градусов Цельсия.
• Стойкость к вибрации — диапазон от 5 до 5000 Гц при ускорении до 50 g.
• Стойкость к ударам — до 500 g.
• Климатическое исполнение — УХЛ.

Расшифровка условного обозначения

Маркировка изделия построена по стандартной схеме, в которой каждый элемент несёт конкретную информацию:

1. 2РМГ — тип соединителя: цилиндрический герметичный.
2. 14 — посадочный диаметр корпуса, 14 мм.
3. Б — блочное исполнение корпуса.
4. 4 — число контактов.
5. Ш — вилка.
6. 1 — сочетание контактов по диаметру.
7. Е — никелевое покрытие контактов.
8. 2 — теплостойкость до 200 градусов Цельсия.

Таким образом, обозначение 2РМГП14Б4Ш1Е2 полностью характеризует конструкцию, электрические параметры и условия эксплуатации изделия без обращения к дополнительной документации.

Применение и условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях: он выдерживает длительное воздействие повышенных и пониженных температур, интенсивную вибрацию и значительные ударные нагрузки. Это делает его пригодным для применения в аппаратуре, где требуется стабильный электрический контакт при сохранении герметичности корпуса.

Благодаря блочному (приборному) исполнению вилка устанавливается непосредственно на корпусе прибора или блока, а паечное присоединение проводников обеспечивает надёжный внутренний монтаж. Одношпоночная поляризация и резьбовая фиксация упрощают эксплуатацию и снижают риск повреждения контактов при частых сочленениях.

Изделие поставляется в климатическом исполнении УХЛ и предназначено для использования в составе радиоэлектронной аппаратуры общего и специального назначения. Артикул позиции — 1404, категория — 2РМГ.
