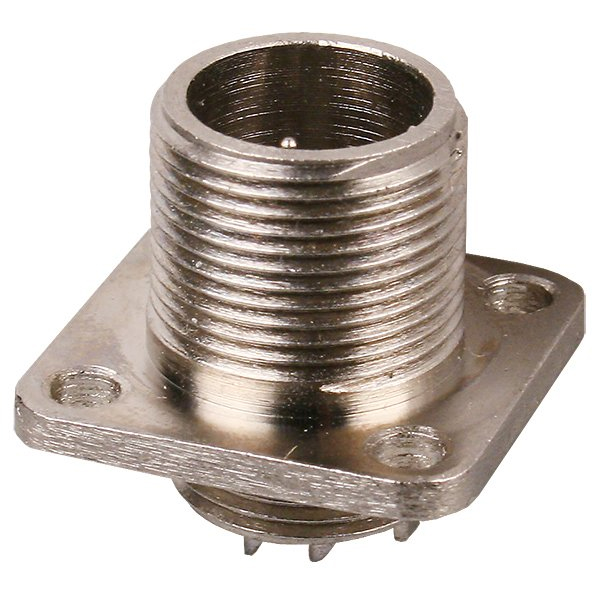

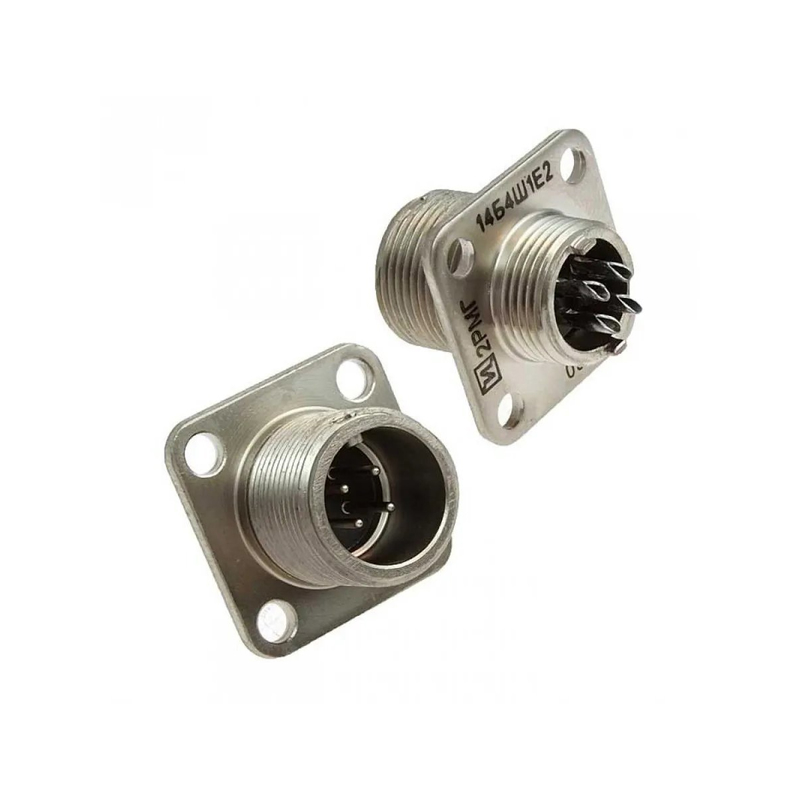

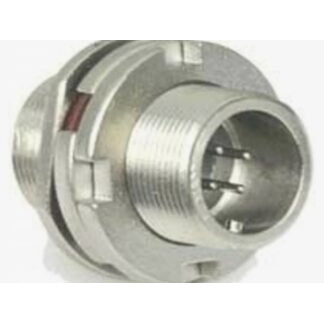

2РМГП14Б4Ш1Е2 «5» — это герметичный электрический цилиндрический соединитель проходного типа из серии 2РМГ, предназначенный для надежного соединения в электрических цепях переменного и постоянного тока частотой до 3 МГц.

Основные характеристики

Это блочная вилка с 4 контактами диаметром 1 мм, посадочным диаметром 14 мм и максимальной токовой нагрузкой до 6–7 А на контакт (общая до 20 А) при напряжении до 560 В. Сопротивление контакта не превышает 0,015 Ом, а изоляции — не менее 1000–5000 МОм в нормальных условиях. Работает в диапазоне температур от -60 до +100°C (индекс «2» указывает на теплостойкость до 200°C).

Расшифровка обозначения

• 2РМГ — тип: герметичный цилиндрический соединитель.

• П — проходной (проходная вилка).

• 14 — условный размер корпуса.

• Б — блочный (приборный) корпус.

• 4 — число контактов.

• Ш — вилка.

• 1 — сочетание контактов.

• Е — покрытие контактов (никель).

• 2 — теплостойкость 200°C.

• «5» — вероятно, модификация или вариант исполнения (например, по ТУ).

Условия эксплуатации

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 490 м/с², механические удары до 5000 м/с² (одиночные) и 1000 м/с² (многократные), линейное ускорение 2000 м/с². Минимальная наработка — 1000–5000 часов, число сочленений-расчленений — до 500, срок хранения — 25 лет. Обеспечивает герметичность (утечка воздуха при 1,5 кгс/см² не допускается).
