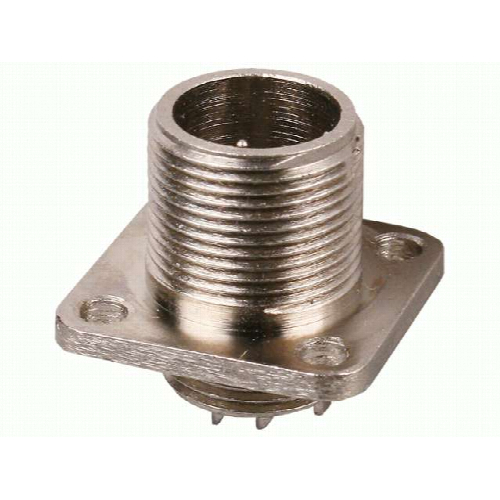

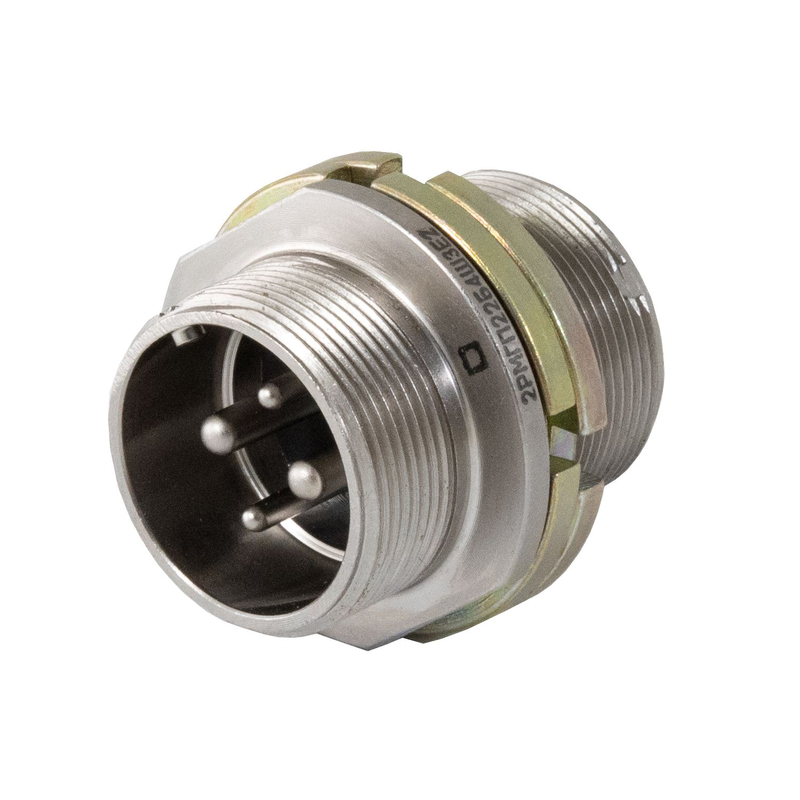

Назначение соединителя 2РМГП14Б4Ш1Е2

Соединитель 2РМГП14Б4Ш1Е2 относится к классу цилиндрических герметичных низкочастотных разъёмов серии 2РМГ и предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Основное назначение изделия — соединение и разъединение электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Разъём применяется там, где требуется надёжный электрический контакт при одновременном сохранении герметичности корпуса. Блочное (приборное) исполнение корпуса с посадочным диаметром 14 миллиметров позволяет монтировать соединитель непосредственно на панель блока или прибора. Резьбовое сочленение обеспечивает механическую фиксацию ответных частей и устойчивость к вибрационным и ударным воздействиям.

Подтверждённые технические особенности

Ниже приведены характеристики, подтверждённые для данного типа соединителей серии 2РМГ с четырьмя контактами, блочным корпусом на 14 миллиметров и химникелевым покрытием контактов.

• Тип соединителя: герметичный цилиндрический низкочастотный разъём.
• Количество контактов: 4.
• Диаметр контактов: 1 миллиметр.
• Максимальная токовая нагрузка на контакт: до 6 ампер.
• Общая максимальная токовая нагрузка: до 20 ампер.
• Рабочее напряжение: до 560 вольт.
• Сопротивление контактов: не более 0,015 ома.
• Сопротивление изоляции: не менее 5000 мегаом.
• Температурный диапазон: от минус 60 до плюс 200 градусов Цельсия.
• Вид покрытия контактов: никель (химический никель).
• Тип корпуса: блочный (приборный).
• Посадочный диаметр корпуса: 14 миллиметров.
• Вид сочленения: резьбовое.

Совокупность перечисленных параметров определяет высокую теплостойкость изделия и способность работать в широком диапазоне температур. Герметичная конструкция препятствует проникновению влаги и загрязнений внутрь корпуса, что важно при эксплуатации в сложных условиях.

Конструктивные особенности и применение

Конструкция

Корпус соединителя выполнен цилиндрическим и рассчитан на блочный монтаж с посадочным диаметром 14 миллиметров. Резьбовое сочленение обеспечивает плотное и стабильное соединение частей разъёма, предотвращая самопроизвольное разъединение под действием вибрации. Контакты диаметром 1 миллиметр с химникелевым покрытием рассчитаны на токовую нагрузку до 6 ампер каждый при общей нагрузке на соединитель до 20 ампер.

Условия эксплуатации

Соединитель сохраняет работоспособность при температуре от минус 60 до плюс 200 градусов Цельсия, что делает его пригодным для применения в аппаратуре, подверженной нагреву и перепадам температур. Устойчивость к вибрациям и механическим ударам расширяет область использования изделия.

Типовые области применения

1. Соединение и разъединение электрических цепей в блоках и узлах радиоэлектронной аппаратуры.
2. Применение в цепях постоянного, переменного и импульсного тока с частотой до 3 МГц.
3. Монтаж на панелях приборов и блоков благодаря блочному типу корпуса.
4. Эксплуатация в условиях повышенных требований к герметичности и температурной стойкости.

Благодаря сочетанию герметичности, стойкости к внешним воздействиям и широкому температурному диапазону, соединитель 2РМГП14Б4Ш1Е2 востребован в аппаратуре общего и специального назначения, где предъявляются повышенные требования к надёжности электрических соединений.
