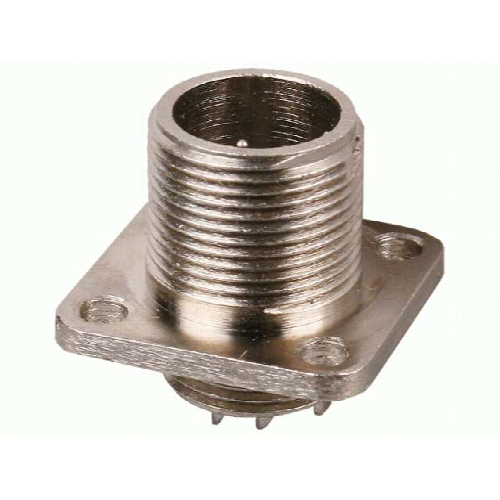

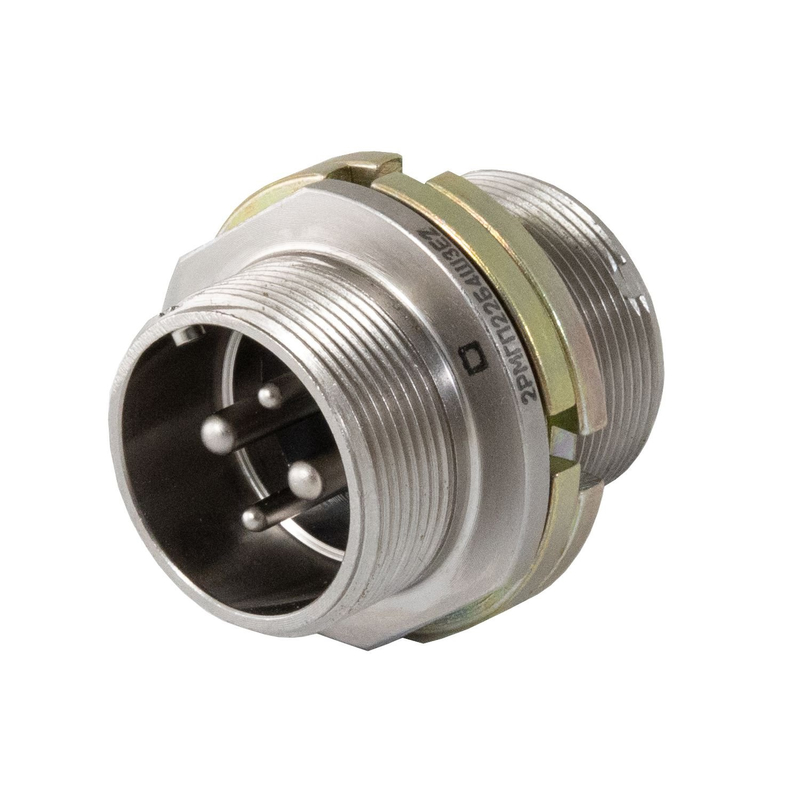

2РМГП14Б4Ш1Е2: герметичный проходной разъём для ответственных электрических соединений

2РМГП14Б4Ш1Е2 — цилиндрический герметичный проходной электрический соединитель серии 2РМГП. Он предназначен для формирования надёжных разъёмных соединений в цепях постоянного, переменного и импульсного тока, включая оборудование, работающее при вибрациях, ударах и значительных перепадах температуры.

Назначение разъёма 2РМГП14Б4Ш1Е2

Соединители 2РМГП применяются при внутреннем монтаже радиоэлектронной, измерительной, промышленной и специальной аппаратуры. Проходное исполнение позволяет организовать соединение через панель или корпус оборудования, сохраняя герметичность и механическую прочность узла.

Серия рассчитана на работу с постоянным и переменным током частотой до 3 МГц, а также с импульсными сигналами. Для соединителей 2РМГП характерно резьбовое сочленение и одношпоночная поляризация корпуса: это помогает исключить неправильную стыковку ответных частей при монтаже.

Расшифровка маркировки

Маркировка 2РМГП14Б4Ш1Е2 содержит основные сведения о конструкции разъёма:

Для сопряжения вилка 2РМГП обычно используется с кабельной розеткой серии 2РМТ.

Ключевые особенности

• Герметичная конструкция для эксплуатации в составе оборудования с повышенными требованиями к защите соединений.

• Четырёхконтактная компоновка в компактном корпусе условного размера 14.

• Проходное исполнение, удобное для монтажа на панели, стенке корпуса или перегородке.

• Штыревой контактный узел с химникелевым покрытием.

• Резьбовая фиксация в сочленённом положении, повышающая устойчивость к вибрациям и случайному расстыковыванию.

• Одношпоночная поляризация, обеспечивающая правильную ориентацию соединителя при подключении.

• Теплостойкость до +200 °C, что важно для оборудования, работающего рядом с нагревающимися элементами.

Рабочие условия

Серия 2РМГП рассчитана на применение в цепях с напряжением до 560 В и токовой нагрузкой, которая в зависимости от контактной группы может составлять от 3 до 18 А на контакт. Условный размер корпуса 14 относится к компактным вариантам линейки, представленной корпусами от 14 до 42.

Типовые соединители семейства обладают высокой стойкостью к механическим воздействиям. Для близкого по конструкции разъёма серии 2РМГ с корпусом 14 указаны работа при синусоидальной вибрации в диапазоне 1–5000 Гц, температурный диапазон от −60 до +200 °C, сопротивление изоляции не менее 5000 МОм и ресурс до 500 сочленений-расчленений. Конкретные параметры 2РМГП14Б4Ш1Е2 следует подтверждать по его технической документации и применяемым ТУ.

Где применяется 2РМГП14Б4Ш1Е2

Разъём 2РМГП14Б4Ш1Е2 подходит для задач, где требуется компактное, фиксируемое и герметичное многоконтактное соединение:

• Внутренние соединения в приборах и шкафах автоматики.

• Коммутация цепей питания, управления и сигнализации.

• Радиоэлектронные блоки и измерительная техника.

• Промышленное оборудование с вибрационными нагрузками.

• Аппаратура транспорта, энергетики и машиностроения.

• Оборудование специального назначения, в котором важны устойчивость к внешним факторам и исключение ошибочного подключения.

Например, разъём можно использовать для вывода четырёх цепей управления через стенку корпуса прибора: проходная конструкция фиксируется на панели, а резьбовое соединение с ответной частью удерживает контакт при вибрациях. При этом одношпоночная поляризация не позволяет подключить ответную розетку в неверном положении.

Что учитывать при монтаже

При проектировании узла с 2РМГП14Б4Ш1Е2 важно проверить совместимость с ответной частью, требуемую схему расположения контактов, сечение подключаемых проводников, допустимый ток по каждому контакту и способ крепления на панели. Также следует учитывать климатическое исполнение оборудования, температурный режим и требования к герметизации корпуса.

2РМГП14Б4Ш1Е2 — это практичное решение для построения стойких и обслуживаемых электрических соединений там, где обычные нефиксируемые разъёмы не обеспечивают необходимой механической надёжности и защиты.
