Назначение

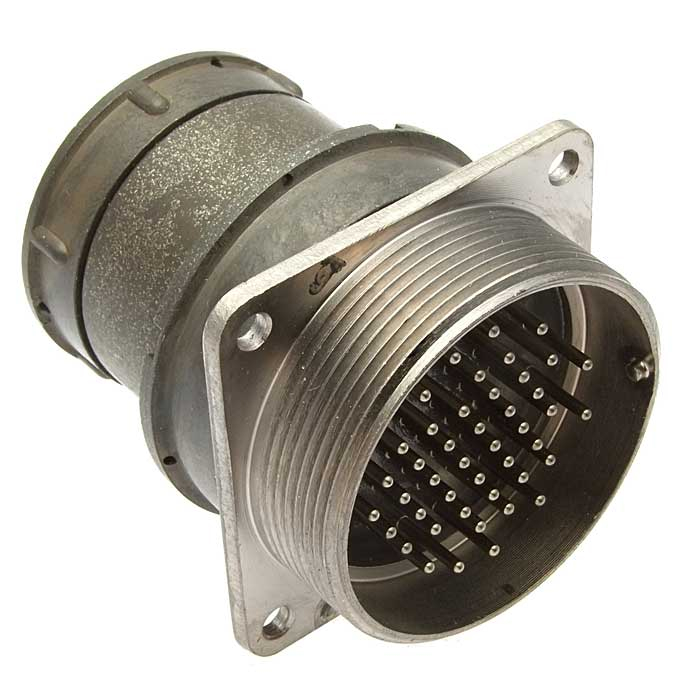

2РМГД42БПЭ4ШЕ2 «5» — герметичный цилиндрический низкочастотный соединитель-вилка блочного (приборного) типа. Он предназначен для надёжного соединения в электрических цепях постоянного, переменного тока с рабочими частотами до 3 МГц и импульсных сигналов. Конструкция ориентирована на применение в составе узлов и блоков радиоэлектронной аппаратуры общего и специального назначения, где требуется защита от внешних воздействий.

Артикул позиции — 1399, категория — 2РМГ. Производитель в предоставленных данных не указан. Приёмка — «5».

Подтверждённые особенности и характеристики

Маркировка модели содержит основные конструктивные признаки. Условный размер корпуса — 42. Вид корпуса — Б, блочный (приборный). Вид патрубка — П, прямой, с обозначением Э, гайка для экранированного кабеля. Покрытие контактов — Е, химическое никелирование. Фиксация — резьбовая, с одношпоночной поляризацией.

В имеющемся описании указано количество контактов 45; это значение приведено по близким моделям серии, поэтому для конкретного исполнения его следует сверять с маркировкой и сопроводительной документацией.

• Серия 2РМГД изготавливается из алюминиевого сплава.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальное рабочее напряжение — до 700 В.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — до 500.
• Приёмка — «5».

Условия эксплуатации

Соединитель выдерживает температуры от минус 60 °C до плюс 100 °C; в зависимости от исполнения верхний предел может достигать плюс 200 °C. Устойчивость к вибрации — до 5000 Гц. Механические удары — до 5000 м/с². Повышенная влажность — до 98 % при плюс 40 °C. Также заявлена работа при пониженном давлении.

Применение

Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Оно подходит для цепей постоянного, переменного тока до 3 МГц и импульсных сигналов, когда требуется герметичное цилиндрическое соединение с блочным (приборным) корпусом. Резьбовая фиксация и одношпоночная поляризация обеспечивают ориентированное сочленение, а прямой патрубок с гайкой для экранированного кабеля — подключение экранированного кабеля.

Для подбора точного исполнения необходимо учитывать условный размер корпуса 42, вид корпуса Б, вид патрубка П и Э, покрытие контактов Е, а также приёмку «5». Количество контактов и предельные режимы следует уточнять по документации конкретной партии, если они критичны для применения.
