Назначение соединителя 2РМГД42БПЭ45Ш5Е2 «ОС»

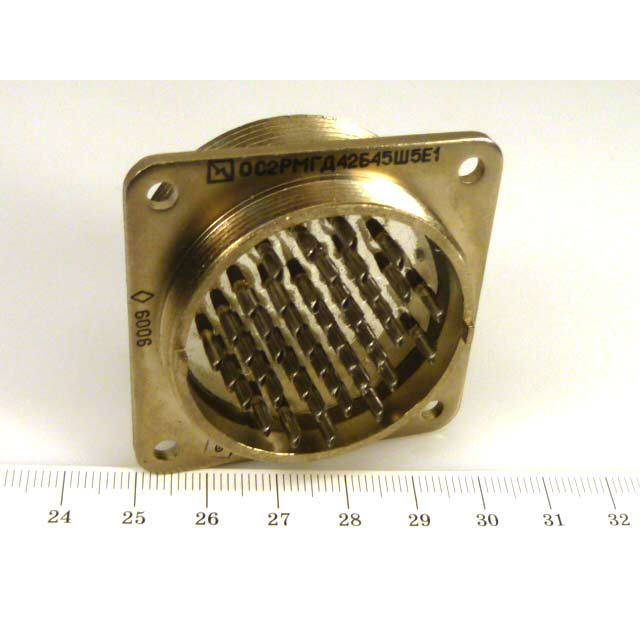

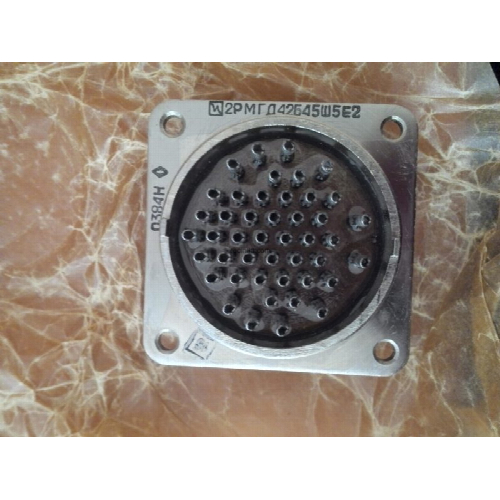

Соединитель 2РМГД42БПЭ45Ш5Е2 представляет собой герметичную блочную (приборную) вилку, предназначенную для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжное электрическое соединение в условиях повышенных механических и климатических нагрузок.

Вилка относится к категории герметичных соединителей для длинных линий и предназначена для внутреннего монтажа в климатическом исполнении УХЛ. Соединитель сочленяется с розетками серии 2РМДТ, что позволяет использовать его в составе комплексных разъёмных соединений бортовой и стационарной аппаратуры.

Конструктивные особенности и технические характеристики

Корпус соединителя имеет условный размер 42 и блочное (приборное) исполнение. Патрубок выполнен прямым, а гайка патрубка предназначена для экранированного кабеля. Покрытие контактов — химникель (никель), что обеспечивает стабильность переходного сопротивления и стойкость к коррозии. Изделие сохраняет работоспособность при нагреве до 200 градусов Цельсия.

Основные параметры соединителя:

• Тип: герметичный, для длинных линий.
• Условный размер корпуса: 42.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой.
• Вид гайки патрубка: для экранированного кабеля.
• Количество контактов: 45.
• Часть соединителя: вилка.
• Сочетание контактов: контакты диаметром 1,0 мм и 1,5 мм.
• Покрытие контактов: химникель (никель).
• Теплостойкость: до 200 градусов Цельсия.
• Максимальное рабочее напряжение: до 700 В.
• Максимальная токовая нагрузка на контакт: 4 А.
• Сопротивление контактов: не более 15 МОм для контактов диаметром 1,0 мм и не более 10 МОм для контактов диаметром 1,5 мм.
• Минимальная температура окружающей среды: минус 60 градусов Цельсия.
• Приёмка: «ОС».

Условия эксплуатации и устойчивость к воздействиям

Соединитель рассчитан на эксплуатацию в диапазоне температур от минус 60 до плюс 200 градусов Цельсия. Изделие выдерживает различные механические воздействия, включая одиночные и многократные удары, а также вибрационные нагрузки. Герметичное исполнение обеспечивает защиту контактной группы от влаги и агрессивных факторов окружающей среды, что важно при использовании в аппаратуре, работающей в сложных климатических условиях.

Максимальное рабочее напряжение до 700 В и токовая нагрузка до 4 А на контакт позволяют применять соединитель в цепях питания и сигнальных цепях радиоэлектронных устройств. Низкое переходное сопротивление контактов способствует минимизации потерь и стабильной передаче сигнала, в том числе в цепях переменного тока частотой до 3 МГц.

Применение и совместимость

Соединители 2РМГД42БПЭ45Ш5Е2 используются для внутреннего монтажа в климатическом исполнении УХЛ и соответствуют техническим условиям ГЕО.364.140ТУ. Они сочленяются с розетками серии 2РМДТ и обеспечивают надёжное соединение в различных электронных устройствах.

Область применения включает узлы и блоки радиоэлектронной аппаратуры общего и специального назначения, где требуются герметичные разъёмные соединения с экранированным кабелем и устойчивость к широкому спектру механических и климатических воздействий. Приёмка «ОС» подтверждает соответствие изделия установленным требованиям для использования в ответственных изделиях.
