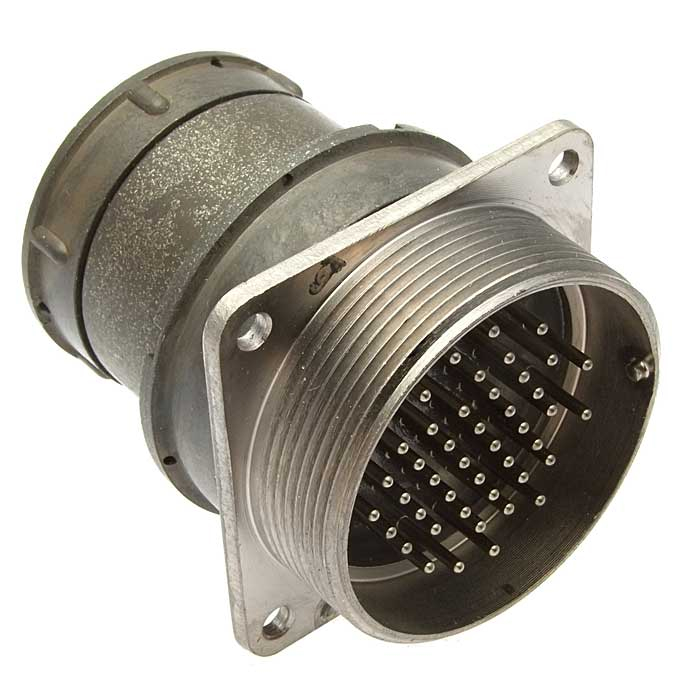

Назначение соединителя 2РМГД42Б4ШЕ2Б «5»

Соединитель 2РМГД42Б4ШЕ2Б «5» (артикул 1396) относится к категории 2РМГ и представляет собой низкочастотный герметичный цилиндрический разъём типа 2РМГД. Изделие предназначено для работы в электрических цепях постоянного, переменного и импульсного токов. Основное назначение — обеспечение надёжного электрического соединения между приборами, блоками аппаратуры и кабельными линиями.

Разъём применяется для коммутации цепей в условиях повышенной влажности, вибрации и механических нагрузок. Герметичное исполнение серии 2РМГД позволяет использовать соединитель в составе аппаратуры, к которой предъявляются повышенные требования по стойкости к внешним воздействующим факторам.

Расшифровка маркировки

Маркировка 2РМГД42Б4ШЕ2Б «5» содержит полную информацию о конструктивных и электрических параметрах изделия. Ниже приведено пояснение по позициям обозначения.

• 2РМГД — группа герметичных приборных разъёмов серии 2РМ: низкочастотные, цилиндрические, предназначенные для монтажа в приборах и аппаратуре.
• 42 — условный размер корпуса, определяющий диаметр и габариты корпуса по стандарту 2РМ.
• Б — вид корпуса «блочный (приборный)», то есть разъём рассчитан на монтаж на приборной панели или корпусе оборудования.
• 4 — количество контактов в разъёме, в данном случае четыре контакта.
• Ш — тип соединителя: обычно обозначает вилку, тогда как «Г» соответствует розетке.
• Е2 — покрытие контактов (никель), более точное исполнение покрытия определяется стандартом на серию 2РМ.
• «5» — конкретное сочетание контактов, вариант цоколёвки и электрической схемы внутри разъёма.

Таким образом, обозначение однозначно указывает на герметичную четырёхконтактную вилку приборного исполнения с корпусом 42-го размера и никелевым покрытием контактов.

Подтверждённые особенности и технические характеристики

Разъёмы серии 2РМГД относятся к герметичным соединителям, способным работать в условиях повышенной влажности и вибрации, что характерно для авиационной, судовой и наземной радиоэлектронной аппаратуры. Для типовых разъёмов 2РМГД, включая 42-й размер корпуса, указываются следующие параметры:

• рабочая частота — до порядка 3 МГц, что соответствует низкочастотному диапазону;
• допустимый ток на один контакт — порядка нескольких ампер, точное значение зависит от конкретного исполнения и диаметра применяемых проводников;
• высокое сопротивление изоляции — единицы гигаом;
• хорошая вибро- и ударостойкость;
• резьбовое сочленение с одношпоночной поляризацией, обеспечивающее надёжную стыковку вилки и розетки и исключающее их перепутывание.

Герметичное исполнение корпуса и контактной группы позволяет эксплуатировать соединитель при повышенной влажности. Конструкция с четырьмя контактами обеспечивает передачу нескольких независимых сигналов или цепей питания через один разъём.

Применение

Соединитель 2РМГД42Б4ШЕ2Б «5» используется для межприборных и приборно-кабельных соединений в радиоэлектронной аппаратуре. Наиболее типичные области применения:

1. Авионика и бортовое оборудование летательных аппаратов.
2. Корабельное и судовое радиоэлектронное оборудование.
3. Промышленные системы управления и автоматики.
4. Измерительные устройства и испытательная аппаратура.

Герметичное исполнение позволяет применять данные соединители в условиях повышенной влажности. Приборные соединители 2РМГ(Д) часто используются совместно с кабельными розетками серии 2РМДТ, что расширяет возможности построения кабельных сборок и переходов между блоками аппаратуры.

Изделие имеет приёмку «5», что подтверждает соответствие установленным требованиям качества для данной категории продукции. Производитель в предоставленных данных не указан.
