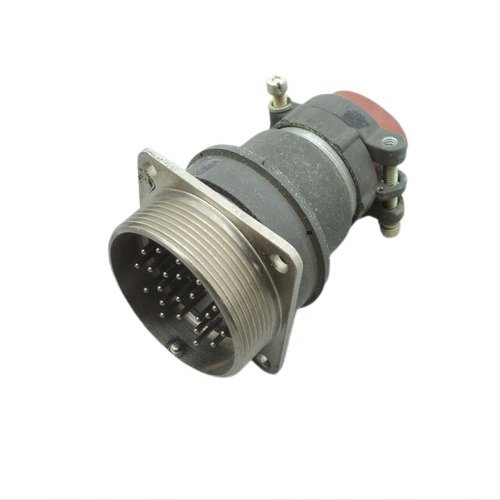

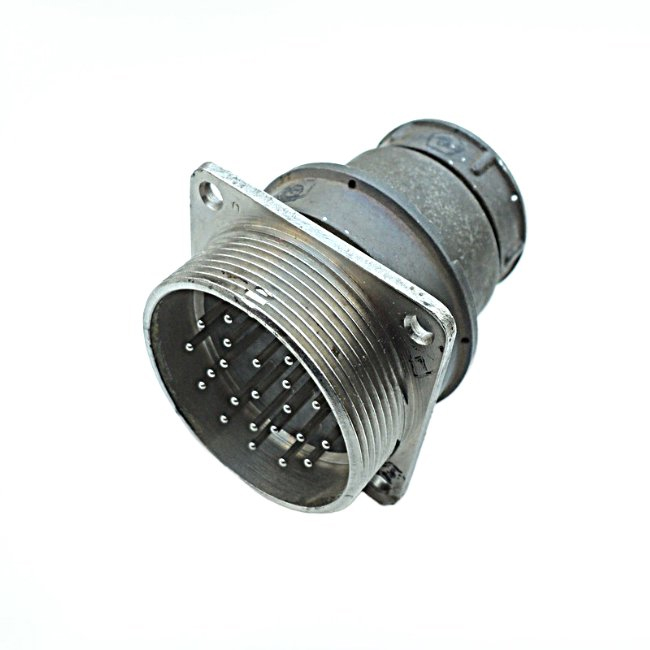

2РМГД39БПН22Ш5Е2 «5» — это низкочастотный цилиндрический герметичный электрический соединитель (вилка приборная блочного типа), предназначенный для работы в цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Обозначение

Расшифровка модели: 2РМГД — герметичный соединитель для длинных цепей; 39 — условный размер корпуса (посадочный диаметр); Б — блочный (приборный) корпус; П — прямой патрубок; Н — гайка для неэкранированного кабеля; 22 — количество контактов; Ш — вилка; 5 — сочетание контактов по диаметрам (1,5 мм); Е — покрытие контактов хим. никелью; 2 — теплостойкость до +200 °C; «5» — вариант исполнения.

Технические характеристики

Максимальное рабочее напряжение — 560–700 В, токовая нагрузка до 146 А, сопротивление контактов не более 5–10 мОм (для диаметра 1,5 мм). Сопротивление изоляции — не менее 1000–5000 МОм, число сочленений-расчленений — 500, интервал температур от -60 до +200 °C, минимальная наработка 1000–5000 часов. Усилие расчленения — от 4,2 кгс, фиксация резьбовая, поляризация одношпоночная, утечка воздуха минимальна (до 0,1 л/ч при 1 кгс/см²).

Применение

Используется в узлах радиоэлектронной аппаратуры, электро- и контрольно-измерительных приборах для надежного соединения в герметичных условиях. Материал контактов — золото или серебро, корпус без левой резьбы.
