2РМГД39БПЭ22ШЕ2 «5»

Цена:

1000 ₽

Технические характеристики

2РМГД39БПЭ22ШЕ2

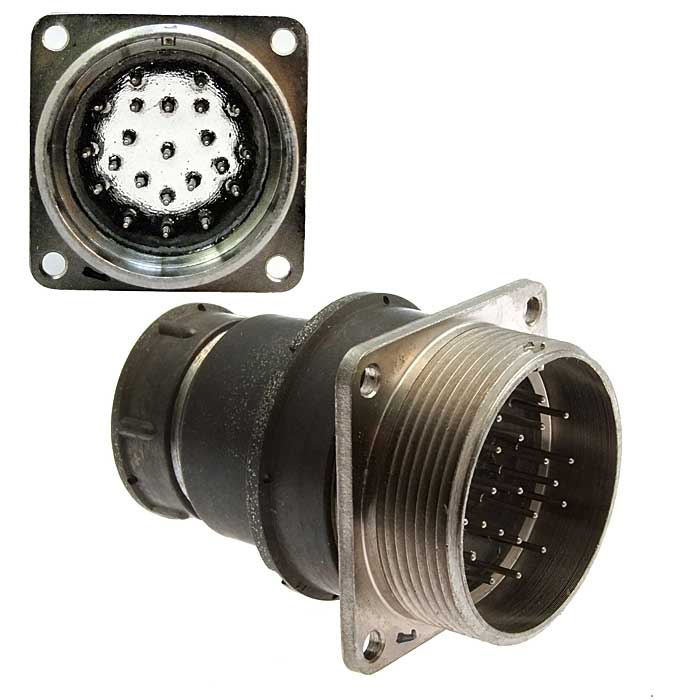

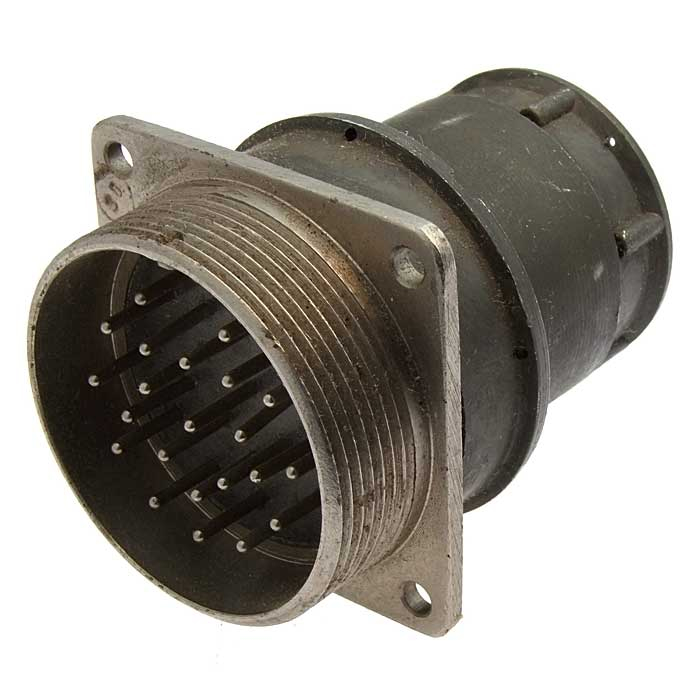

2РМГД39БПЭ22ШЕ2 — это герметичный цилиндрический разъём (вилка блочная приборная) из серии 2РМГД, предназначенный для надёжного соединения электрических цепей.

Назначение

Он используется во внутренних цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных сигналов. +1
Сочетается с розетками типа 2РМД или 2РМТ, подходит для приборов и оборудования, где требуется герметичность.

Технические характеристики

Количество контактов — 22 (22Ш), максимальный ток на контакт — около 4–6 А, суммарный до 20–63 А в зависимости от конфигурации. +1
Рабочие напряжение — до 560–700 В (амплитудное значение), теплостойкость — до 200 °С (индекс Е2). +1
Герметичность обеспечивает защиту от пыли и влаги, монтаж — внутренний объёмный.

Конструкция

Разъём имеет резьбовые соединения (D1 — М42×1,5 мм, D2 — М39×1 мм), размеры примерно А=37 мм, В=46 мм, Lmax=25 мм.
Покрытие контактов — химический никель, индекс БПЭ указывает на блочно-приборный тип с экранированием.

Описание

Общее описание

2РМГД39БПЭ22ШЕ2 «5» — герметичный цилиндрический разъём серии 2РМГД, выполненный в виде блочной приборной вилки. Артикул товара — 1391, категория — 2РМГ. Изделие предназначено для надёжного соединения электрических цепей внутри приборов и оборудования, где требуется герметичность и защита контактов от внешней среды.

Конструкция относится к блочно-приборному типу с экранированием, на что указывает индекс БПЭ. Такой разъём применяется для коммутации постоянного, переменного тока частотой до 3 МГц и импульсных сигналов. Он сочетается с розетками типов 2РМД или 2РМТ.

Назначение и область применения

Разъём используется во внутренних цепях приборов, блоков и оборудования. Основное назначение — обеспечение электрического соединения при повышенных требованиях к герметичности и стойкости к внешним воздействиям.

Коммутация цепей постоянного тока.
Коммутация цепей переменного тока частотой до 3 МГц.
Передача импульсных сигналов.
Соединение с розетками типов 2РМД или 2РМТ.
Монтаж во внутреннем объёме приборов и оборудования.

Технические характеристики

Количество контактов — 22, обозначение 22Ш.
Максимальный ток на контакт — около 4–6 А.
Суммарный ток — до 20–63 А в зависимости от конфигурации.
Рабочее напряжение — до 560–700 В амплитудного значения.
Теплостойкость — до 200 °С, индекс Е2.
Покрытие контактов — химический никель.
Приёмка — «5».

Конструктивные особенности

Разъём имеет резьбовые соединения. Размер D1 составляет М42 на 1,5 мм, размер D2 — М39 на 1 мм. Габаритные размеры ориентировочно: A равно 37 мм, B равно 46 мм, Lmax равно 25 мм. Герметичное исполнение обеспечивает защиту от пыли и влаги.

Совместимость и монтаж

Для соединения разъём сочетается с розетками типов 2РМД или 2РМТ. Монтаж выполняется во внутреннем объёме оборудования. Индекс БПЭ указывает на блочно-приборный тип с экранированием, что важно при работе в составе приборных блоков.

Изделие применяется в цепях, где требуется электрическое соединение и устойчивость к нагреву до 200 °С. При подборе необходимо учитывать количество контактов, допустимый ток и напряжение, а также тип ответной розетки.
