Назначение соединителя 2РМГД39БПЭ22Ш5Е2

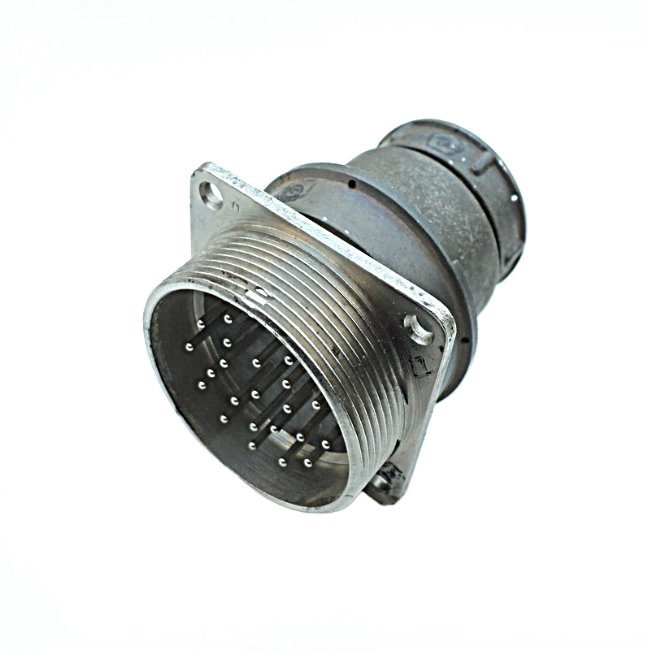

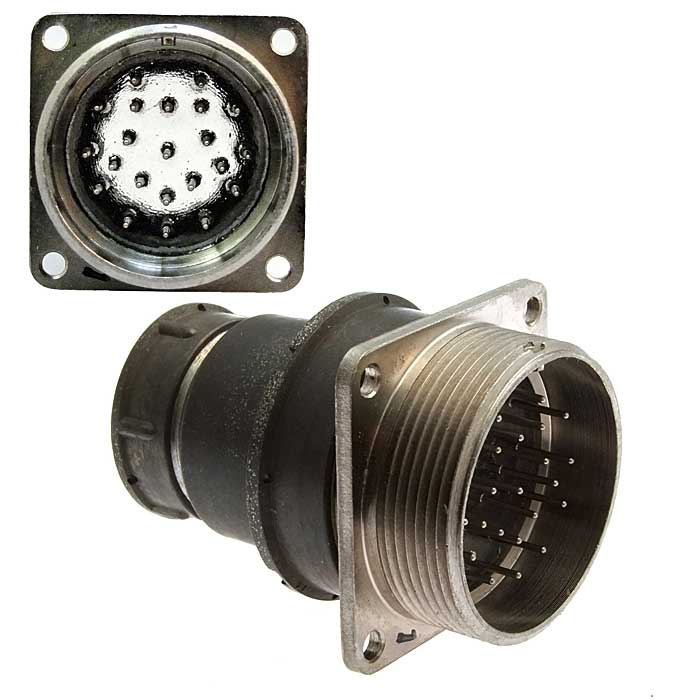

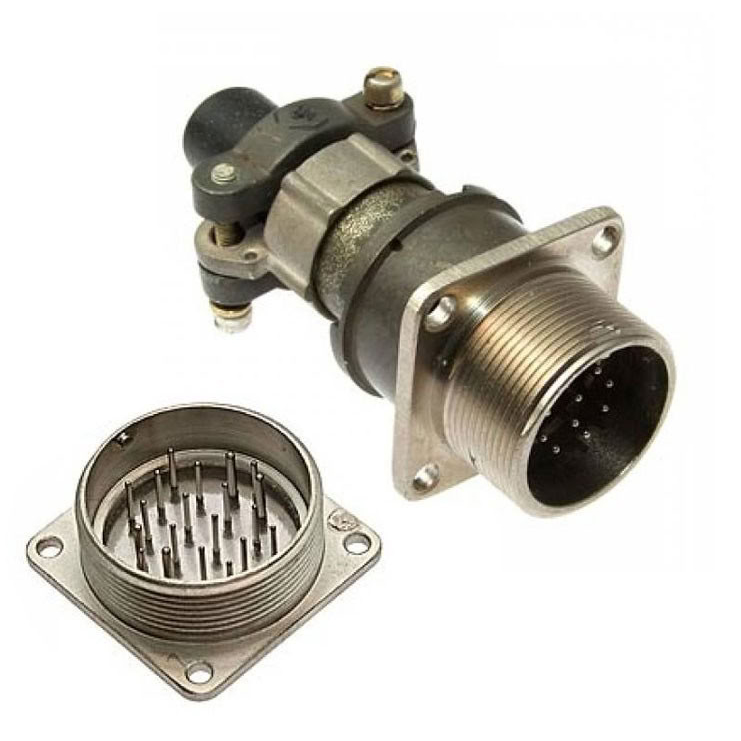

Соединитель 2РМГД39БПЭ22Ш5Е2 представляет собой вилку приборную низкочастотную цилиндрическую герметичную с резьбовой фиксацией сочленённого положения. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Артикул изделия — 1390. Категория — 2РМГ. Приёмка — «5». Производитель в предоставленных данных не указан.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя построена по стандартной схеме и содержит полную информацию о типе корпуса, числе контактов, исполнении контактной части и варианте патрубка для монтажа кабеля. Ниже приведены подтверждённые характеристики, соответствующие каждой позиции обозначения.

• Тип соединителя: 2РМГД.
• Корпус: блочный, приборный.
• Диаметр корпуса: 39.
• Количество контактов: 22.
• Часть соединителя: вилка, обозначение Ш.
• Покрытие контактов: никель, обозначение Е.
• Вид патрубка: прямой, обозначение П.
• Вид гайки патрубка: для экранированного кабеля, обозначение Э.
• Сочетание контактов: 5.
• Теплостойкость: 200 °С.

Резьбовая фиксация сочленённого положения обеспечивает надёжное удержание вилки в ответной части и исключает самопроизвольное расчленение при вибрационных и ударных нагрузках. Герметичное исполнение корпуса позволяет использовать соединитель в условиях повышенной влажности и других неблагоприятных воздействиях окружающей среды.

Технические параметры

Электрические и эксплуатационные характеристики соединителя подтверждаются следующими значениями, приведёнными в описании изделия.

• Максимальное рабочее напряжение: до 700 В.
• Максимальная рабочая частота: 3 МГц.
• Сопротивление изоляции: не менее 5000 МОм.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц.
• Механический удар одиночного действия: до 5000 м/с², что соответствует 500 g.
• Рабочая температура: от минус 60 до плюс 200 °С.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.

Высокое сопротивление изоляции совместно с герметичной конструкцией обеспечивает стабильность электрических параметров при работе в широком диапазоне температур и при интенсивных механических воздействиях. Способность выдерживать вибрацию в диапазоне до 5000 Гц и одиночные удары до 500 g делает соединитель пригодным для аппаратуры, эксплуатируемой в жёстких условиях.

Условия эксплуатации, стандарты и хранение

Соединитель 2РМГД39БПЭ22Ш5Е2 изготавливается в соответствии с климатическим исполнением УХЛ2.1 по ГОСТ 15150-69. Это исполнение регламентирует работу изделия в умеренном и холодном климате при размещении в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе.

Гарантийный срок хранения изделия составляет до 25 лет. Длительный срок хранения подтверждает стойкость применённых материалов и покрытий контактов к коррозии и старению.

Область применения соединителя охватывает узлы и блоки радиоэлектронной аппаратуры общего и специального назначения, где требуется герметичное электрическое соединение с числом контактов 22, рабочей частотой до 3 МГц и напряжением до 700 В. Благодаря блочному (приборному) исполнению корпуса вилка устанавливается непосредственно на корпусе прибора или блока, а патрубок с гайкой для экранированного кабеля обеспечивает подключение экранированного кабеля с сохранением целостности экрана.
