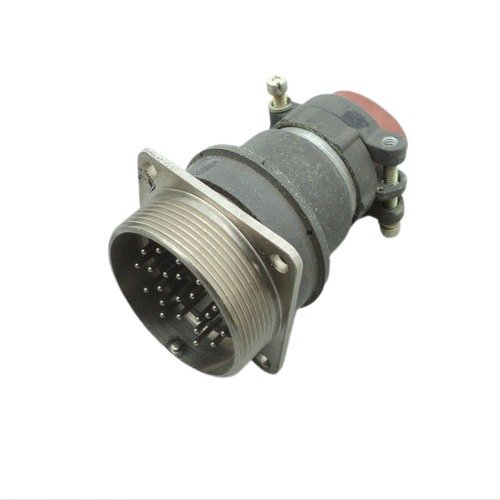

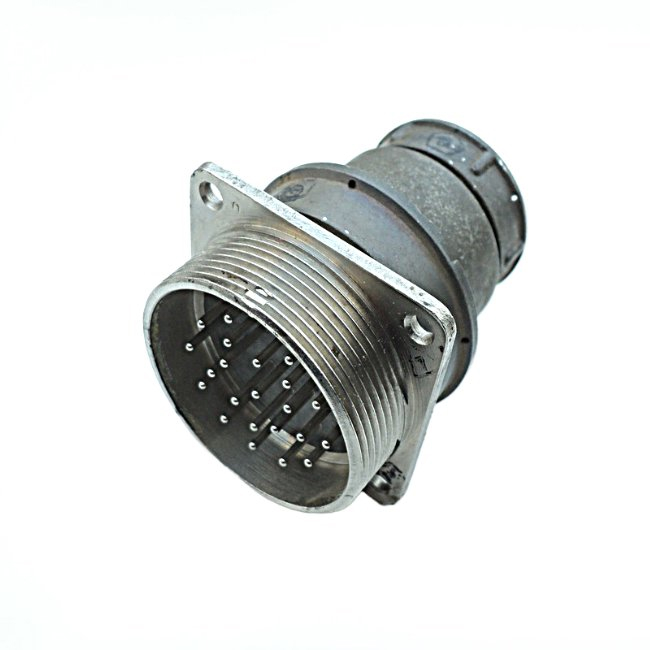

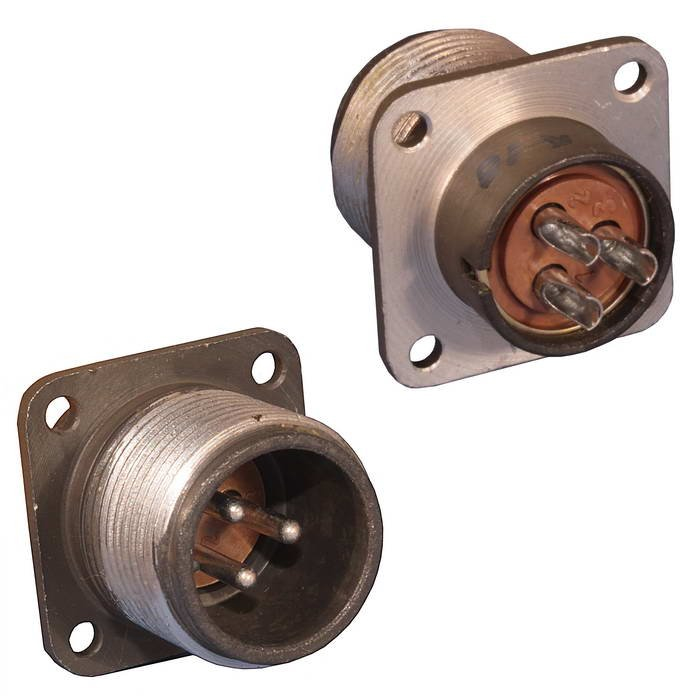

2РМГД39Б22ШЕ2Б «5»

Цена:

1300 ₽

Технические характеристики

2PMG22B4SH3E2 connector

2РМГД — тип соединителя (герметичный).
39 — условный размер корпуса.
Б — блочный (приборный) вид корпуса.
22 — количество контактов (22 шт.).
Ш — вилка (в мужском исполнении).
Е — покрытие контактов хим. никелью.
2 — теплостойкость до 200 °С.
Б — блочный корпус без левой резьбы.
«5» — сочетание контактов: все диаметром 1,5 мм.

Эта вилка широко используется в электро- и радиооборудовании, контрольно-измерительных приборах благодаря высокой герметичности и надежности.

Соединитель выдерживает ток до 8 А на контакт (суммарно до 146 А), рабочее напряжение 560–700 В, испытательное — до 2300 В.
Сопротивление контактов — не более 2,5 мОм, изоляции — не менее 5000 МОм; усилие расчленения — до 20 кгс.
Количество сочленений-расчленений — 500, срок сохраняемости — 15 лет.

Работает при температурах от -60 °С до +100 °С (смена до +180 °С), влажности до 98%, давлении от 10⁻¹² мм рт. ст. до 5 кгс/см².
Выдерживает вибрацию (до 5000 Гц, 490 м/с²), акустический шум (до 170 дБ), удары (до 5000 м/с²) и агрессивные среды (влажное тепло, туман, озон).
Габариты: 46×46×25 мм, масса — до 60 г; поляризация — одношпоночная, сочленение — резьбовое.

Описание

Назначение соединителя

2РМГД39Б22ШЕ2Б «5» — это герметичный блочный соединитель (вилка приборного типа), предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока при напряжении до 700 В. Изделие относится к категории 2РМГ и выпускается в блочном (приборном) исполнении корпуса, что позволяет применять его в составе электро- и радиооборудования, а также в контрольно-измерительных приборах.

Основное назначение данной вилки — обеспечение надёжного электрического соединения в условиях повышенной герметичности и устойчивости к внешним воздействиям. Благодаря приборному типу корпуса соединитель удобен для монтажа на панелях и блоках оборудования.

Расшифровка обозначения и конструктивные особенности

Маркировка соединителя содержит полную информацию о его исполнении. Ниже приведена расшифровка основных элементов обозначения.

2РМГД — тип соединителя (герметичный).
39 — условный размер корпуса.
Б — блочный (приборный) вид корпуса.
22 — количество контактов (22 штуки).
Ш — вилка (в мужском исполнении).
Е — покрытие контактов химическим никелем.
2 — теплостойкость до 200 градусов Цельсия.
Б — блочный корпус без левой резьбы.
«5» — сочетание контактов: все диаметром 1,5 мм.

Конструктивно вилка выполнена с одношпоночной поляризацией и резьбовым сочленением. Габаритные размеры составляют 46 на 46 на 25 мм, масса изделия — до 60 г.

Технические характеристики

Соединитель рассчитан на работу в широком диапазоне электрических и климатических параметров. Ниже перечислены подтверждённые характеристики.

Рабочее напряжение: 560–700 В; испытательное напряжение — до 2300 В.
Ток на контакт — до 8 А, суммарно до 146 А.
Сопротивление контактов — не более 2,5 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Усилие расчленения — до 20 кгс.
Количество сочленений-расчленений — 500.
Срок сохраняемости — 15 лет.
Рабочие температуры: от минус 60 до плюс 100 градусов Цельсия, смена до плюс 180 градусов Цельсия.
Влажность — до 98 процентов.
Давление — от 10 в минус двенадцатой степени мм ртутного столба до 5 кгс/см².

Дополнительно изделие устойчиво к вибрации (до 5000 Гц, 490 м/с²), акустическому шуму (до 170 дБ), ударам (до 5000 м/с²) и агрессивным средам, включая влажное тепло, туман и озон.

Применение и приёмка

Вилка 2РМГД39Б22ШЕ2Б «5» широко используется в электро- и радиооборудовании, контрольно-измерительных приборах благодаря высокой герметичности и надёжности. Приборный тип корпуса делает её удобной для установки на блоках и панелях, где требуется стабильное соединение в сложных условиях эксплуатации.

Товар поставляется с приёмкой «5», что подтверждает соответствие изделия установленным требованиям качества. Артикул товара — 1389. Производитель не указан.
