Назначение и область применения

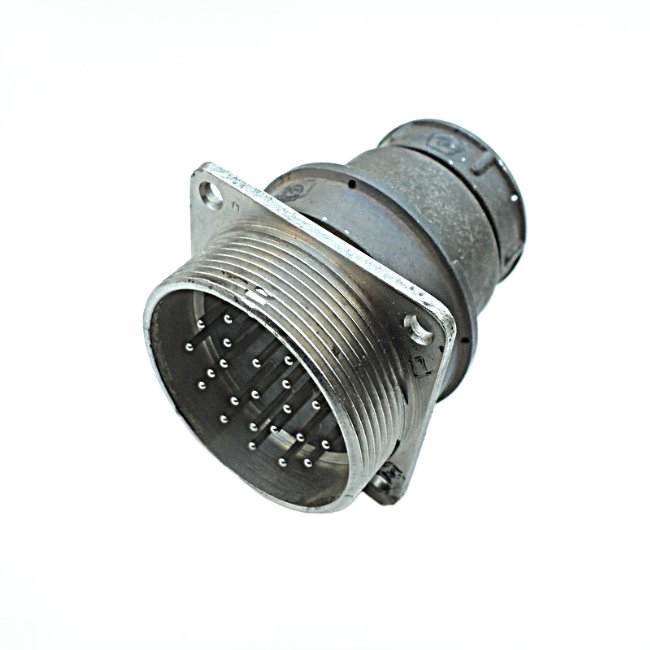

2РМГД39Б22Ш5Е2Б «ОСМ» — герметичная блочная вилка, предназначенная для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется в сочетании с кабельными розетками типа 2РМДТ. Соединение выполняется резьбовым, с одношпоночной поляризацией корпусов, что обеспечивает правильное взаимное ориентирование частей соединителя при сочленении.

Артикул товара — 1387. Категория — 2РМГ. Приемка — «ОСМ». Производитель в предоставленных данных не указан. Вилка предназначена для внутреннего монтажа в климатическом исполнении УХЛ и подходит для различных электронных и радиотехнических устройств, требующих герметичных соединений.

Технические характеристики

• Количество контактов: 22.
• Рабочее напряжение: не более 700/560 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 8 А.
• Максимальная общая токовая нагрузка: не более 146 А.
• Сопротивление контактов: 5 МОм.
• Материал контактов: золото/серебро.
• Емкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочая температура окружающей среды: от -60 °C до +100 °C.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.

Расшифровка обозначения

• 2РМГД — тип соединителя.
• 39 — размер и типоразмер.
• Б — корпус блочный (приборный) без левой резьбы.
• 22 — количество контактов.
• Ш5 — тип патрубка.
• Е — покрытие контактов (никель).
• 2 — теплостойкость (до 200 °C).

В технических характеристиках материал контактов указан как золото/серебро. В расшифровке обозначения буква Е отнесена к покрытию контактов — никель. Эти сведения приведены так, как они даны в исходном описании товара.

Конструктивные особенности и совместимость

Корпус вилки блочный, приборный, без левой резьбы. Исполнение герметичное. Сочленение с ответной частью резьбовое. Одношпоночная поляризация корпусов помогает исключить неправильное соединение и обеспечивает ориентированное совмещение контактов. Вилка рассчитана на совместную работу с кабельными розетками типа 2РМДТ.

Количество контактов — 22. Контакты рассчитаны на токовую нагрузку до 8 А на одиночный контакт и до 146 А суммарно. Рабочее напряжение — не более 700/560 В. Емкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм. Сопротивление контактов указано равным 5 МОм. Материал контактов — золото/серебро.

Применение и условия эксплуатации

Вилка применяется для внутреннего монтажа в климатическом исполнении УХЛ. Она может использоваться в электронных и радиотехнических устройствах, где требуются герметичные соединения и работа в цепях постоянного, переменного и импульсного тока. Частота переменного тока — до 3 МГц.

Диапазон рабочей температуры окружающей среды — от -60 °C до +100 °C. Минимальная наработка — не менее 1000 часов. Максимальное количество сочленений-расчленений — 500 раз. Теплостойкость по расшифровке обозначения — до 200 °C. Приемка изделия — «ОСМ».

Приемка и маркировка

Товар поставляется с приемкой «ОСМ». Артикул — 1387. Категория — 2РМГ. Название — 2РМГД39Б22Ш5Е2Б «ОСМ». В маркировке отражены тип соединителя, размер и типоразмер, исполнение корпуса, количество контактов, тип патрубка, покрытие контактов и теплостойкость.

Изделие относится к герметичным блочным вилкам, предназначенным для работы в электрических цепях постоянного, переменного и импульсного тока. Совместимость предусмотрена с кабельными розетками типа 2РМДТ. Резьбовое сочленение и одношпоночная поляризация корпусов обеспечивают механическое соединение и ориентирование. Для монтажа характерно внутреннее исполнение в климатическом исполнении УХЛ.
