2РМГД39Б22Ш5Е2 79г «5»
Технические характеристики
2РМГД39Б22Ш5Е2 «5»

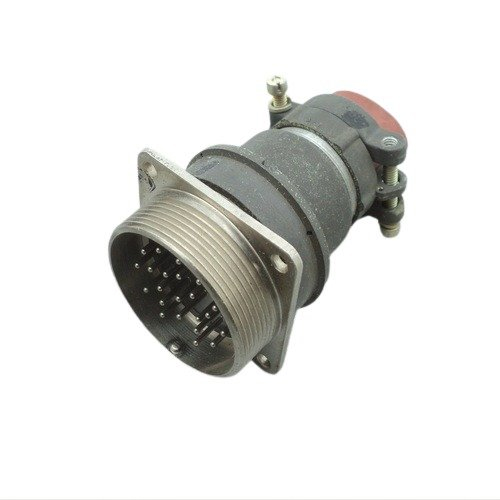

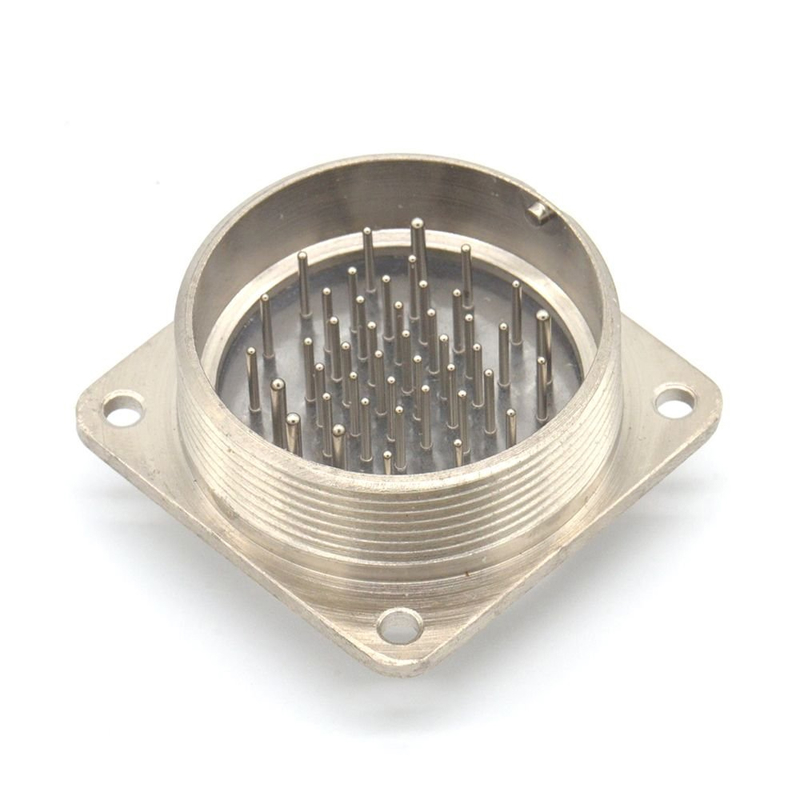

2РМГД39Б22Ш5Е2 «5» — это герметичная приборная вилка цилиндрического типа из серии низкочастотных соединителей 2РМГД, предназначенная для работы в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных сигналов.
Назначение
Она используется в узлах радиоэлектронной аппаратуры, электро- и контрольно-измерительных приборах для надежного соединения при жестких условиях эксплуатации.
Сочленение происходит резьбовым способом с одношпоночной поляризацией корпусов, вилка совместима с розетками 2РМД и 2РМДТ.
Расшифровка обозначения
2РМГД — тип соединителя (герметичный).
39 — условный размер корпуса.
Б — блочный приборный корпус без патрубка и левой резьбы.
22 — количество контактов.
Ш — вилка.
5 — сочетание контактов (диаметры 1,0 мм и 1,5 мм).
Е — покрытие контактов никелем.
2 — теплостойкость до 200 °C.
Технические характеристики
Соединитель рассчитан на рабочее напряжение до 700/560 В и максимальную токовую нагрузку 8 А на контакт (общая — 146 А).
| Параметр | Значение |
|---|---|
| Климатическое исполнение | УХЛ |
| Рабочая температура | -60...+100 °C (или до +200 °C) |
| Сопротивление контактов | ≤5 мОм |
| Сопротивление изоляции | ≥5000 МОм |
| Емкость между контактами | ≤6 пФ |
| Вибрация | 1–5000 Гц, 50 g |
| Удар | до 500 g |
| Наработка | ≥1000 ч |
| Сочленений-расчленений | ≥500 |
Покрытие контактов — никель, материал — золото/серебро для надежности.
