Назначение соединителя 2РМГД39Б22Ш5Е2

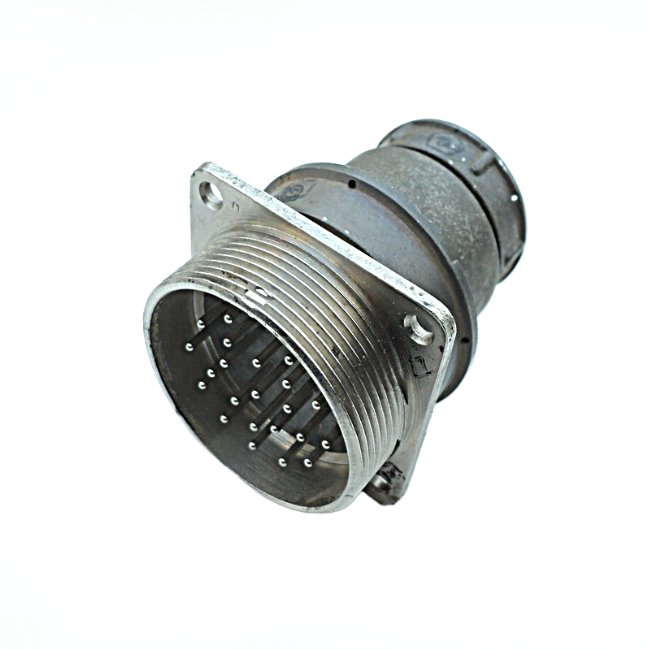

Соединитель 2РМГД39Б22Ш5Е2 представляет собой герметичную цилиндрическую вилку, предназначенную для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к серии 2РМГД и применяется для внутреннего монтажа в климатическом исполнении УХЛ. Конструкция соединителя обеспечивает герметичность, что позволяет использовать его в условиях повышенных требований к изоляции и защите контактной группы от внешних воздействий.

Соединитель оснащён резьбовым сочленением и одношпоночной поляризацией корпуса. Резьбовое соединение обеспечивает надёжную фиксацию ответной части, а шпонка исключает неправильную стыковку, что важно при монтаже многоконтактных разъёмов. Артикул изделия — 1386, категория — 2РМГ.

Основные технические характеристики

Ниже приведены подтверждённые параметры соединителя 2РМГД39Б22Ш5Е2, указанные в описании изделия.

• Тип соединителя: герметичный, серия 2РМГД.
• Условный размер корпуса: 39.
• Вид корпуса: приборный (блочный).
• Количество контактов: 22.
• Диаметр контактов: все контакты имеют диаметр 1,5 мм.
• Покрытие контактов: никель.
• Теплостойкость: до 200°C.
• Рабочее напряжение: не более 700 В, для переменного тока — не более 560 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 8 А.
• Максимальная общая токовая нагрузка: не более 146 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Диапазон рабочих температур: от минус 60°C до плюс 100°C.

Применение и совместимость

Соединитель 2РМГД39Б22Ш5Е2 используется для внутреннего монтажа в климатическом исполнении УХЛ. Он совместим с розетками серий 2РМД и 2РМДТ, что позволяет применять его в составе соответствующих соединительных пар. Герметичное исполнение и приборный (блочный) вид корпуса делают его пригодным для установки в блоках и приборах, где требуется стыковка цепей постоянного и переменного тока с частотой до 3 МГц.

Благодаря никелевому покрытию контактов и сопротивлению изоляции не менее 5000 МОм соединитель обеспечивает стабильную передачу сигнала и тока в пределах указанных нагрузок. Максимальная токовая нагрузка на одиночный контакт не должна превышать 8 А, а общая токовая нагрузка на соединитель — не более 146 А.

Условия эксплуатации и соответствие техническим условиям

Соединители изготавливаются в соответствии с техническими условиями ГЕ0.364.140 ТУ. Изделие предназначено для работы в широком диапазоне температур от минус 60°C до плюс 100°C, а теплостойкость достигает 200°C. Такие параметры позволяют применять соединитель в цепях с повышенными требованиями к температурной стойкости и электрической прочности изоляции.

При монтаже следует учитывать резьбовое сочленение и одношпоночную поляризацию корпуса, которые обеспечивают правильную и надёжную стыковку с ответными розетками серий 2РМД и 2РМДТ. Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц, что определяет область его применения в составе электротехнической и радиотехнической аппаратуры.
