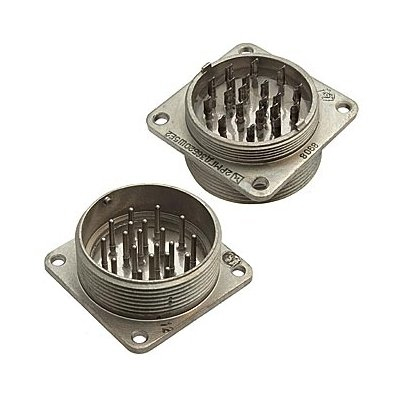

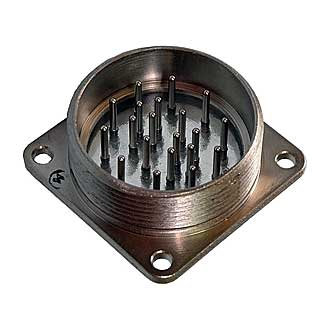

Назначение соединителя 2РМГД36БПН20ШЕ2

Соединитель 2РМГД36БПН20ШЕ2 представляет собой цилиндрический герметичный низкочастотный электрический соединитель, предназначенный для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжное электрическое соединение при воздействии неблагоприятных внешних факторов.

Благодаря герметичному исполнению соединитель способен работать в условиях повышенной влажности, запылённости и вибрации, что делает его востребованным в составе ответственной аппаратуры. Исполнение приемки «5» подтверждает соответствие изделия установленным требованиям для применения в технике специального назначения.

Расшифровка маркировки

Обозначение 2РМГД36БПН20ШЕ2 построено по стандартной системе маркировки отечественных цилиндрических соединителей и содержит следующие сведения:

• 2РМГД — тип соединителя, герметичный, предназначенный для длинных линий.
• 36 — условный размер корпуса.
• Б — блочный (приборный) вид корпуса.
• ПН — прямой патрубок для неэкранированного кабеля.
• 20 — количество контактов.
• ШЕ2 — сочетание контактов и исполнение: контакты диаметром 1,0 мм и 3,0 мм либо все контакты диаметром 1,5 мм, с химическим никелевым покрытием и теплостойкостью до плюс 200 градусов Цельсия.

Артикул изделия — 1383. Категория товара — 2РМГ. Производитель в предоставленных данных не указан.

Технические характеристики

Соединитель обеспечивает высокую степень герметичности: утечка воздуха при давлении 1,5 килограмм-силы на квадратный сантиметр не допускается. Сопротивление изоляции составляет не менее 5000 МОм, а переходное сопротивление контактов — не более 5 мОм.

• Максимальное рабочее напряжение: от 560 до 700 В.
• Ток на один контакт: от 6 до 10 А в зависимости от размера контакта.
• Общий ток через соединитель: до 100 А.
• Рабочий диапазон температур: от минус 60 до плюс 100 градусов Цельсия либо до плюс 200 градусов Цельсия.
• Устойчивость к вибрации: диапазон частот от 5 до 5000 Гц.
• Устойчивость к ускорениям: до 500 метров на секунду в квадрате.
• Устойчивость к ударам: до 5000 метров на секунду в квадрате.

Ресурс и условия эксплуатации

Наработка соединителя составляет от 1000 до 1500 часов. Изделие выдерживает не менее 500 циклов сочленения и расчленения, а срок сохраняемости достигает 25 лет. Климатическое исполнение — УХЛ. В соединённом состоянии обеспечивается пылезащищённость.

Монтаж выполняется объёмным способом с применением пайки, крепление — резьбовое. Соединитель подходит для аппаратуры, работающей в тяжёлых условиях эксплуатации, и может применяться в составе бортовых и наземных радиоэлектронных комплексов. Приемка «5» подтверждает пригодность изделия к использованию в ответственных изделиях.
