Назначение соединителя 2РМГД36БПЭ20Ш5Е2

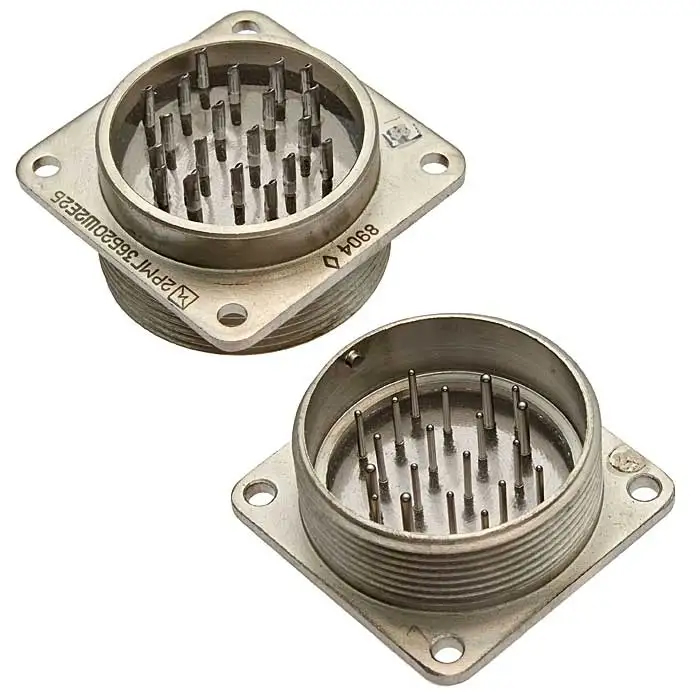

Соединитель 2РМГД36БПЭ20Ш5Е2 (артикул 1385, категория 2РМГ) представляет собой цилиндрическую герметичную вилку блочного (приборного) исполнения. Изделие предназначено для применения в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также для коммутации импульсных токов. Конструкция соединителя обеспечивает надёжное и герметичное подключение в составе электронных устройств и систем, где предъявляются повышенные требования к стабильности электрического контакта и стойкости к внешним воздействиям.

Соединители этого типа востребованы в аппаратуре, работающей в условиях механических ударов и вибраций, поскольку резьбовое сочленение и одношпоночная поляризация корпуса исключают самопроизвольное разъединение и ошибки при стыковке ответных частей.

Подтверждённые особенности и технические характеристики

Ниже приведены характеристики, соответствующие маркировке и описанию изделия. Расшифровка обозначения полностью определяет исполнение вилки.

• Тип соединителя: 2РМГД.
• Условный размер корпуса: 36.
• Вид корпуса: блочный (приборный).
• Вид патрубка: прямой, для экранированного кабеля (обозначение ПЭ).
• Количество контактов: 20.
• Часть соединителя: вилка (обозначение Ш).
• Сочетание контактов: все контакты диаметром 1,5 мм (обозначение 5).
• Покрытие контактов: никель; в ряде источников упоминается серебро.
• Теплостойкость: 200 градусов Цельсия (обозначение 2).

Электрические параметры

• Рабочее напряжение: не более 700 В; для отдельных конфигураций — 560 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 8 А.
• Общая максимальная токовая нагрузка: не более 133 А.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Ресурс и стойкость

• Количество сочленений-расчленений: до 500 раз.
• Минимальная наработка: 1000 часов при теплостойкости 200 градусов Цельсия.
• Срок сохраняемости: до 25 лет.

Конструктивные особенности и применение

Резьбовое сочленение обеспечивает механическую фиксацию вилки с ответной частью и стабильность контактного сопротивления при вибрационных и ударных нагрузках. Одношпоночная поляризация корпуса задаёт единственно возможное взаимное положение частей соединителя, что упрощает монтаж и предотвращает повреждение контактов при ошибочной стыковке.

Прямой патрубок под экранированный кабель позволяет организовать экранированное подключение, снижая влияние электромагнитных помех. Герметичное исполнение даёт возможность использовать соединитель в цепях, где требуется защита контактной группы от внешней среды.

Область применения охватывает электронные устройства и системы, требующие надёжного и герметичного подключения, включая аппаратуру, подверженную механическим ударам и вибрациям. Сочетание двадцати контактов диаметром 1,5 мм с рабочей частотой до 3 МГц и допустимым напряжением до 700 В делает соединитель пригодным как для цепей питания, так и для передачи сигналов в составе комплексных электротехнических изделий.

Краткое резюме

Соединитель 2РМГД36БПЭ20Ш5Е2 — цилиндрическая герметичная вилка с резьбовым сочленением, одношпоночной поляризацией и прямым патрубком для экранированного кабеля. Изделие рассчитано на 20 контактов диаметром 1,5 мм, рабочее напряжение до 700 В, ток до 8 А на контакт, частоты до 3 МГц, теплостойкость 200 градусов Цельсия и ресурс до 500 сочленений. Указанные параметры подтверждаются маркировкой и описанием, приведёнными для данной позиции каталога.
