Назначение

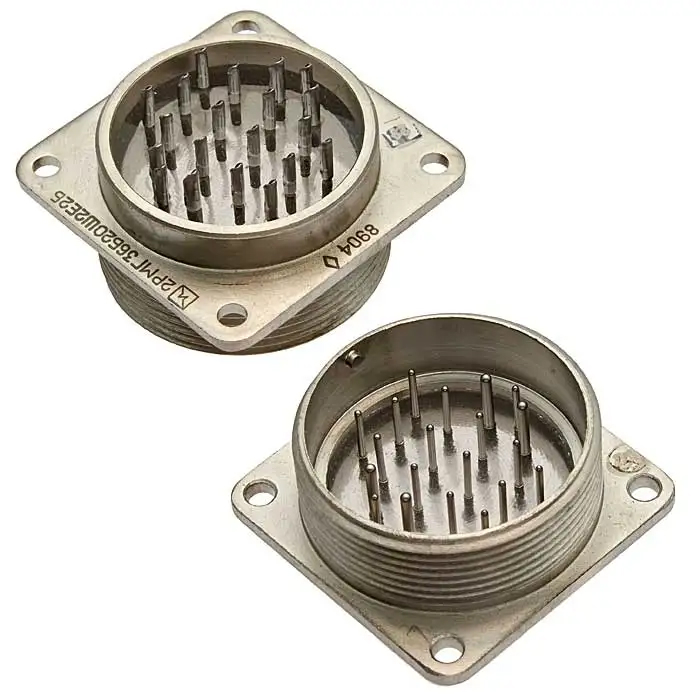

2РМГД36БПЭ20Ш5Е2 — герметичный цилиндрический электрический соединитель серии 2РМГД, предназначенный для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего монтажа и обеспечивает электрическое соединение в условиях повышенной влажности и температуры.

По конструкции это вилка приборного исполнения с прямым патрубком для экранированного кабеля. Соединитель имеет условный размер корпуса 36, 20 контактов и резьбовое сочленение с одношпоночной поляризацией корпуса. Артикул товара — 1384, категория — 2РМГ. Производитель в предоставленных данных не указан.

Подтверждённые особенности и технические характеристики

Расшифровка обозначения

• 2РМГД — герметичный цилиндрический разъем серии 2РМГД, предназначенный для длинных линий.
• 36 — условный размер корпуса.
• Б — приборный (блочный) вид корпуса.
• ПЭ — прямой патрубок для экранированного кабеля.
• 20 — количество контактов.
• Ш — вилка.
• 5 — сочетание контактов: все контакты имеют диаметр 1,5 мм.
• Теплостойкость 2 — до 200 °C.

Основные параметры

• Тип соединителя: герметичный цилиндрический разъем серии 2РМГД.
• Условный размер корпуса: 36.
• Вид корпуса: приборный (блочный), обозначение Б.
• Вид патрубка: прямой патрубок для экранированного кабеля, обозначение ПЭ.
• Количество контактов: 20.
• Размеры контактов: все контакты имеют диаметр 1,5 мм.
• Покрытие контактов: никель.
• Часть соединителя: вилка, обозначение Ш.
• Сочетание контактов: 5 — все контакты диаметром 1,5 мм.
• Сочленение: резьбовое, с одношпоночной поляризацией корпуса.

Электрические и эксплуатационные характеристики

• Рабочее напряжение: не более 700/560 В.
• Максимальная токовая нагрузка на одиночный контакт: не более 8 А.
• Частота электрических цепей: до 3 МГц.
• Рабочая температура: от минус 60 °C до плюс 100 °C.
• Минимальная наработка: не менее 1000 часов.
• Максимальное количество сочленений-расчленений: 500 раз.
• Гарантийный срок хранения: 15 лет.

Применение и совместимость

Соединители 2РМГД36БПЭ20Ш5Е2 используются для внутреннего монтажа в климатическом исполнении УХЛ. Они подходят для работы в условиях повышенной влажности и температуры. Благодаря герметичности и стабильности работы изделие применяется в различных электро-, радио- и контрольно-измерительных приборах, а также в электронных и измерительных устройствах.

Ответной частью для вилки 2РМГД36БПЭ20Ш5Е2 являются розетки серии 2РМД. В качестве совместимых моделей указаны, например, 2РМД36К20Г5А1, 2РМД36К20Г5В1 и другие аналогичные розетки. При подборе ответной части следует учитывать условный размер корпуса 36, количество контактов 20 и сочетание контактов 5.

Условия эксплуатации и хранения

Изделие рассчитано на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Рабочий диапазон температур составляет от минус 60 °C до плюс 100 °C. Отдельно указана теплостойкость до 200 °C. Соединитель выдерживает не менее 1000 часов минимальной наработки и до 500 сочленений-расчленений. Гарантийный срок хранения — 15 лет.

Климатическое исполнение УХЛ и герметичная конструкция позволяют применять соединитель в условиях повышенной влажности и температуры. Для внутреннего монтажа рекомендуется учитывать резьбовое сочленение и одношпоночную поляризацию корпуса, которые обеспечивают правильное ориентирование и надёжное соединение.
