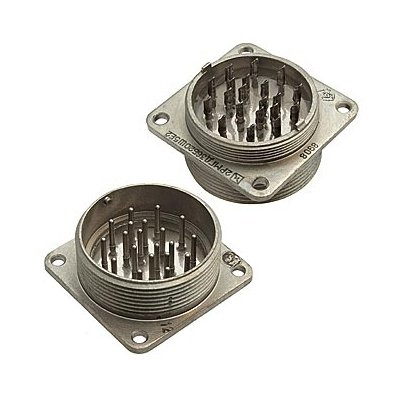

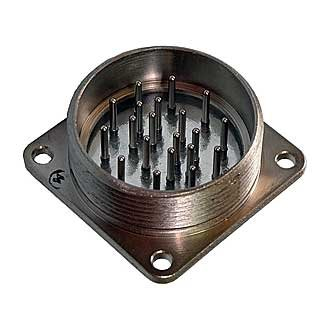

2РМГД36Б20ШЕ2Б «5»

Цена:

1300 ₽

Технические характеристики

2РМГД36Б20ШЕ2Б

2РМГД36Б20ШЕ2Б — это герметичный низкочастотный цилиндрический соединитель серии 2РМГД, предназначенный для надежного соединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока в различных узлах радиоэлектроники.

Основные характеристики

Это блочный приборный разъем (вилка) с условным размером корпуса 36 и 20 контактами. Покрытие контактов — химический никель (Е), теплостойкость до +200 °С, сопротивление контакта около 0,01–0,015 Ом.

Сопротивление изоляции не менее 5000 МОм, утечка воздуха при давлении до 1,5 кгс/см² не допускается.

Условия эксплуатации

Работает в диапазоне температур от -60 °С до +100/+200 °С (в зависимости от версии), выдерживает вибрацию 5–5000 Гц с ускорением до 50g, механические удары до 500g.

Количество сочленений-расчленений — до 500, наработка 1000–1500 часов, срок сохраняемости 25 лет.

Монтаж и применение

Монтаж внутренний объемный пайкой, патрубок прямой (Ш) для экранированного кабеля (Е2). Используется в герметичных соединениях для приборов и оборудования в условиях повышенных требований к виброустойчивости и герметичности.

Описание

Назначение соединителя 2РМГД36Б20ШЕ2Б «5»

Соединитель 2РМГД36Б20ШЕ2Б «5» (артикул 1381) относится к категории 2РМГ и представляет собой герметичный низкочастотный цилиндрический разъём серии 2РМГД. Его основное назначение — надёжное соединение электрических цепей постоянного, переменного (с частотой до 3 МГц) и импульсного тока в различных узлах радиоэлектронной аппаратуры.

Прибор применяется там, где предъявляются повышенные требования к герметичности и виброустойчивости: в составе приборных блоков, экранированных кабельных сборках и оборудовании, работающем в сложных условиях эксплуатации. Конструкция выполнена по блочному приборному типу.

Подтверждённые технические особенности

Соединитель имеет условный размер корпуса 36 и 20 контактов. Покрытие контактов — химический никель, что обозначено буквой Е в маркировке. Ниже приведены основные подтверждённые параметры прибора.

Количество контактов: 20.
Условный размер корпуса: 36.
Покрытие контактов: химический никель (Е).
Сопротивление контакта: примерно 0,01–0,015 Ом.
Сопротивление изоляции: не менее 5000 МОм.
Герметичность: утечка воздуха при давлении до 1,5 кгс/см² не допускается.
Теплостойкость: до +200 °С.
Приемка: «5».

Перечисленные характеристики подтверждаются маркировкой и данными описания. Обозначение Ш соответствует прямому патрубку, а Е2 — исполнению для экранированного кабеля.

Условия эксплуатации

Разъём рассчитан на работу в диапазоне температур от минус 60 °С до плюс 100 °С или до плюс 200 °С в зависимости от версии исполнения. Прибор выдерживает вибрацию с частотой от 5 до 5000 Гц при ускорении до 50g, а также механические удары с ускорением до 500g.

Ресурсные показатели также нормированы: количество сочленений-расчленений составляет до 500, наработка — от 1000 до 1500 часов, срок сохраняемости — 25 лет. Такие параметры делают соединитель пригодным для длительной эксплуатации в ответственных узлах.

Монтаж и применение

Монтаж выполняется внутренним объёмным способом пайкой. Прямой патрубок (Ш) предназначен для подключения экранированного кабеля в исполнении Е2. Это обеспечивает защиту цепей от электромагнитных помех и сохраняет герметичность соединения.

Области применения

Герметичные соединения электрических цепей в приборах и оборудовании.
Узлы радиоэлектроники, работающие при повышенных вибрациях и ударах.
Устройства, где требуется стабильное сопротивление контакта и высокое сопротивление изоляции.
Аппаратура с экранированными кабелями и прямым патрубком для ввода.

Таким образом, 2РМГД36Б20ШЕ2Б «5» — это герметичный низкочастотный цилиндрический соединитель с 20 контактами, никелевым покрытием, приёмкой «5» и расширенными эксплуатационными возможностями. Он подходит для применения в ответственных узлах радиоэлектроники, где необходимы герметичность, виброустойчивость и длительный срок сохраняемости.
