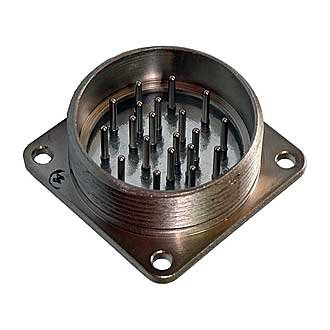

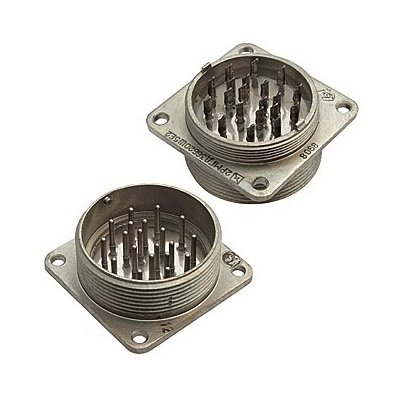

2РМГД36Б20ШЕ2 «5»

Цена:

1050 ₽

Технические характеристики

2РМГД36Б20ШЕ2 «5» — это низкочастотный цилиндрический герметичный соединитель приборного (вилочного) типа с резьбовой фиксацией. Он предназначен для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов.

Соединитель имеет условный размер корпуса 36, блочный вид корпуса (Б), 20 контактов и исполнение для экранированного кабеля (ШЕ). Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69, монтаж — внутренний объёмный пайкой, покрытие контактов — химникель. Максимальный ток на контакт зависит от диаметра (до 12 А для 1,5 мм, до 20 А для 3 мм), сопротивление контакта — не более 3–10 мОм, изоляции — не менее 5000 МОм.

Выдерживает вибрацию (1–5000 Гц, до 50g), удары (до 500g), влажность 98% при +40°C, температуры от -60°C до +100°C (или +200°C в некоторых версиях). Работает при пониженном давлении до 10^{-12} мм рт. ст., наработка — минимум 1000 часов, сочленения-расчленения — до 500. Срок сохраняемости — 25 лет.

Описание

Назначение соединителя 2РМГД36Б20ШЕ2 «5»

Соединитель 2РМГД36Б20ШЕ2 «5» представляет собой низкочастотный цилиндрический герметичный соединитель приборного (вилочного) типа с резьбовой фиксацией. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Применение охватывает бортовые и наземные системы, где требуется устойчивость к внешним воздействующим факторам и стабильность электрического контакта в условиях вибрации, ударов и перепадов давления.

Артикул изделия — 1380, категория — 2РМГ. Приемка товара — «5», что соответствует приёмке заказчика и подтверждает пригодность соединителя для ответственных применений. Производитель в предоставленных данных не указан.

Конструктивные и электрические особенности

Соединитель имеет условный размер корпуса 36, блочный вид корпуса (обозначение Б), 20 контактов и исполнение для экранированного кабеля (обозначение ШЕ). Монтаж выполняется внутренним объёмным способом пайкой. Покрытие контактов — химникель, что обеспечивает стабильность переходного сопротивления и защиту от коррозии.

Основные электрические параметры:

Максимальный ток на контакт — до 12 А при диаметре контакта 1,5 мм.
Максимальный ток на контакт — до 20 А при диаметре контакта 3 мм.
Сопротивление контакта — не более 3–10 мОм.
Сопротивление изоляции — не менее 5000 МОм.
Диапазон рабочих частот — постоянный ток, переменный ток до 3 МГц, импульсные сигналы.

Климатическое исполнение и условия эксплуатации

Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69. Соединитель сохраняет работоспособность при следующих воздействиях:

Вибрация в диапазоне от 1 до 5000 Гц с ускорением до 50g.
Удары с ускорением до 500g.
Повышенная влажность 98 процентов при температуре плюс 40 градусов Цельсия.
Температурный диапазон от минус 60 до плюс 100 градусов Цельсия; в отдельных версиях — до плюс 200 градусов Цельсия.
Пониженное атмосферное давление вплоть до 10 в степени минус 12 миллиметров ртутного столба.

Надёжность и срок службы

Наработка соединителя составляет не менее 1000 часов. Количество циклов сочленения и расчленения — до 500. Срок сохраняемости — 25 лет, что подтверждает пригодность изделия для длительного хранения и эксплуатации в составе комплектующих.

Благодаря герметичной конструкции, резьбовой фиксации и исполнению для экранированного кабеля, соединитель 2РМГД36Б20ШЕ2 «5» применяется в приборах и системах, где требуется стойкость к вибрации, ударам, влаге и глубокому вакууму. Приёмка «5» гарантирует соответствие изделия повышенным требованиям по качеству и надёжности.
