2РМГД36Б20Ш6Е2Б

2РМГД36Б20Ш6Е2Б — это низкочастотный цилиндрический герметичный соединитель (вилка) отечественного ряда, предназначенный для коммутации электрических цепей в аппаратуре радио‑ и приборостроения.

Назначение и область применения

Соединитель рассчитан на работу в цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных токов.
Обычно используется для внутреннего монтажа в блоках и узлах радиоэлектронной аппаратуры, в том числе в условиях холодного и умеренного климата (исполнение УХЛ).

Конструкция и тип

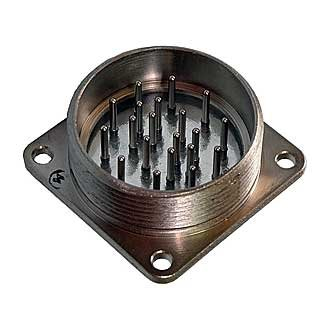

Это блочная (приборная) герметичная вилка 2РМГД, без кожуха, с резьбовым сочленением и одношпоночной поляризацией корпусов.
Сочленяется, как правило, с кабельными розетками типа 2РМДТ, обеспечивая герметичное электрическое соединение.

Основные электрические параметры

Число контактов в исполнении 2РМГД36Б20Ш6Е2Б — 20.
Сопротивление изоляции в нормальных условиях не менее 5000 МОм, что свидетельствует о хорошей диэлектрической прочности пар изоляция–контакт.

Эксплуатационные характеристики

Соединитель предназначен для эксплуатации в широком диапазоне температур (типичные пределы для 2РМГД — от –60°С до +100…+200°С, в зависимости от конкретного исполнения и условий).
Количество сочленений и расчленений — не менее 500 циклов, минимальная наработка — порядка 1000 часов.

Особенности конструкции контактов

Контакты изготавливаются с диаметрами, как правило, 1, 1,5, 2 или 3 мм, с переходным сопротивлением контакта в диапазоне единиц–десятков миломом.
Покрытие контактов, как правило, химический никель, что обеспечивает надежный электрический контакт и стойкость к коррозии.
