Назначение соединителя

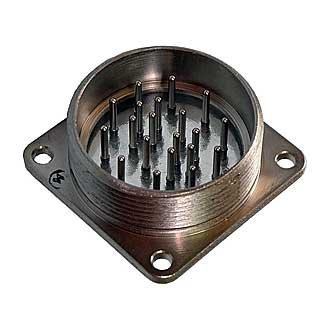

Соединитель 2РМГД36Б20Ш6Е2 «ОТК» — это герметичная приборная (блочная) вилка из серии низкочастотных цилиндрических разъёмов 2РМГ/2РМГД, предназначенная для монтажа внутри аппаратуры. Такие соединители применяются для электрического соединения цепей постоянного, переменного (до ~3 МГц) и импульсного тока в составе блоков, приборов и устройств наземной и промышленной аппаратуры.

Изделие выпускается в стандартной приёмочной категории «ОТК»: оно проходит общую проверку и контроль по техническим условиям (ТУ), но без дополнительных специальных испытаний сверх базовых требований. Поэтому соединитель ориентирован на промышленное и наземное применение, не относящееся к особо ответственным космическим или военным применениям.

Расшифровка обозначения

Маркировка соединителя построена по стандартной схеме серии 2РМГ и содержит полную информацию о конструкции и исполнении изделия:

• 2РМГД — тип соединителя: цилиндрический, герметичный, для длинных линий.
• 36 — условный размер корпуса (диаметр корпуса в определённой системе размеров).
• Б — вид корпуса: блочный (приборный), предназначен для внутреннего монтажа.
• 20 — количество контактов в соединителе.
• Ш — часть соединителя: вилка (разъём‑вилка).
• 6 — типовое сочетание (комбинация) контактов (диаметры и расположение).
• Е — покрытие контактов: химический никель.
• 2 — теплостойкость: до +200 °C (по исполнению «2»).

Подтверждённые технические особенности

Соединитель обладает следующими заявленными характеристиками:

• Рабочее напряжение — до 700 В переменного или 560 В постоянного тока (в зависимости от источника).
• Максимальный ток на один контакт — до 10 А.
• Общая максимальная токовая нагрузка контактов — до 147 А.
• Сопротивление контакта — не более 5 мОм на один контакт.
• Ёмкость между соседними контактами — не более 6 пФ.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Количество циклов сочленения‑расчленения — порядка 500.

Корпус — блочный (приборный), без левой резьбы, предназначен для внутреннего монтажа блоков и приборов. Климатическое исполнение по ГОСТ 15150 — УХЛ (умеренный и холодный климат). Метод монтажа контактов — объёмный, пайкой: обычно провода заводятся в патрубок и запаиваются в корпусе. Сочленение — резьбовое, герметичное; поляризация корпуса — одношпоночная.

Применение

Благодаря герметичной конструкции и блочному исполнению соединитель 2РМГД36Б20Ш6Е2 «ОТК» применяется для внутреннего монтажа блоков и приборов в промышленной и наземной аппаратуре. Он обеспечивает надёжное электрическое соединение в цепях постоянного, переменного и импульсного тока, где требуется герметичность и устойчивость к умеренному и холодному климату.

Изделие поставляется в заводской упаковке и имеет категорию приёмки «ОТК». Год выпуска — 2024. Артикул товара — 20080.
