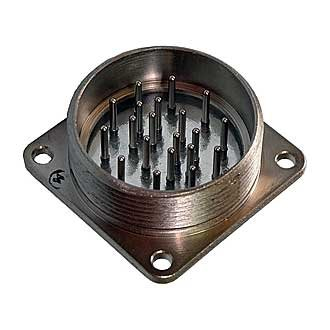

2РМГД36Б20Ш6Е2: герметичный цилиндрический соединитель для ответственных электрических цепей

Соединитель 2РМГД36Б20Ш6Е2 представляет собой герметичную блочную (приборную) вилку цилиндрического типа, рассчитанную на применение в электрических цепях постоянного, переменного и импульсного тока. Модель востребована в составе промышленного, измерительного, транспортного и специализированного оборудования, где особенно важны надежность контактного соединения, устойчивость к внешним воздействиям и стабильность параметров.

Назначение 2РМГД36Б20Ш6Е2

Разъем используется для организации разъемного подключения внутренних электрических цепей аппаратуры. Он рассчитан на работу с постоянным током, переменным током частотой до 3 МГц и импульсными сигналами при рабочем напряжении до 700 В. Конструкция позволяет применять соединитель в оборудовании, эксплуатируемом в условиях вибраций, механических нагрузок и температурных перепадов.

Исполнение 2РМГД относится к герметичным цилиндрическим соединителям с резьбовой фиксацией. Такое решение помогает обеспечить прочное и устойчивое сочленение частей разъема, снижая риск случайного разъединения во время работы оборудования.

Основные характеристики

Характеристики серии указывают на возможность эксплуатации соединителей при температуре окружающей среды от −60 до +200 °C. Конструкция также рассчитана на работу в условиях вибрации и механических воздействий, что важно для аппаратуры с повышенными требованиями к надежности электрических соединений.

Особенности конструкции

Маркировка 2РМГД36Б20Ш6Е2 отражает принадлежность изделия к определенному исполнению серии. Соединитель выполнен в блочном приборном корпусе и предназначен для внутреннего монтажа. Контакты подключаются пайкой, что обеспечивает прочное электрическое соединение при корректном соблюдении технологии монтажа.

Резьбовое сочленение сочетается с одношпоночной поляризацией корпусов. Благодаря этому ответные части устанавливаются в заданном положении, а вероятность ошибочного подключения снижается. Для работы в составе кабельной линии приборная вилка 2РМГД сочленяется с кабельной розеткой типа 2РМДТ, изготовленной по соответствующим техническим условиям.

Химникелевое покрытие контактов способствует сохранению электрических свойств контактной группы в течение длительной эксплуатации. Герметичное исполнение делает такой разъем подходящим для аппаратуры, где необходимо ограничить влияние окружающей среды на узел соединения.

Где применяется разъем

2РМГД36Б20Ш6Е2 может применяться в различных технических системах, требующих многоконтактного разъемного подключения:

• Промышленная автоматика и системы управления.

• Контрольно-измерительная аппаратура.

• Источники питания и силовые электронные устройства.

• Оборудование связи и передачи сигналов.

• Приборные комплексы для транспорта и машиностроения.

• Специализированная аппаратура с повышенными требованиями к герметичности и механической прочности.

• Электротехнические шкафы, стенды и испытательные комплексы.

Наличие 20 контактов позволяет организовать передачу нескольких цепей питания, управления или сигналов через один компактный интерфейс. При проектировании необходимо учитывать допустимый ток для конкретного сочетания и диаметра контактов, схему распайки, рабочее напряжение, условия окружающей среды и совместимость с ответной частью.

Что учитывать при монтаже

Перед установкой 2РМГД36Б20Ш6Е2 важно проверить соответствие разъема проектной документации и электрической схеме оборудования. Для надежной работы соединения рекомендуется соблюдать несколько условий:

• Выполнять пайку с учетом материала контактов и требований технической документации.

• Не превышать допустимые электрические нагрузки на отдельные контакты.

• Проверять правильность поляризации и расположение контактов перед сочленением.

• Исключать повреждение уплотняющих и резьбовых элементов корпуса.

• Подбирать совместимую кабельную розетку 2РМДТ.

• Контролировать качество изоляции и отсутствие загрязнений на контактных поверхностях.

Соединители серии 2РМГД рассчитаны на многократные циклы сочленения и расчленения; для серии указывается ресурс до 500 таких операций при соблюдении установленных условий эксплуатации.

2РМГД36Б20Ш6Е2 — это функциональное решение для создания надежных многоконтактных соединений в аппаратуре, работающей с питанием, сигналами и импульсными цепями. Герметичная конструкция, резьбовая фиксация, 20 контактов и устойчивость к сложным условиям эксплуатации делают данное исполнение актуальным для профессиональных электротехнических систем.
