Назначение соединителя

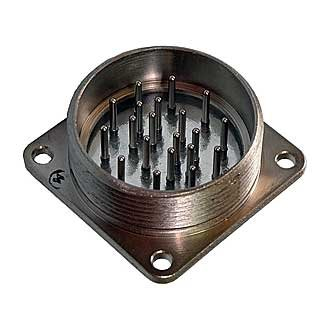

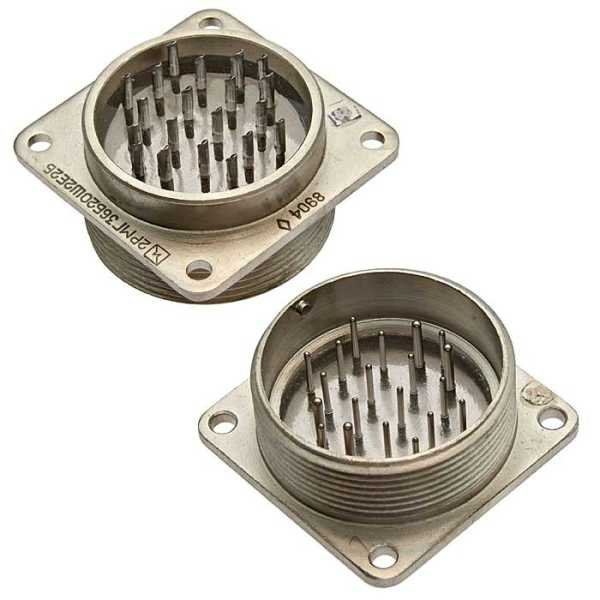

Изделие 2РМГД36Б20Ш5Е2Б, артикул 80298, представляет собой герметичный цилиндрический блочный соединитель серии 2РМГ. Соединитель предназначен для применения в электрических цепях постоянного и переменного тока частотой до 3 МГц, а также для передачи импульсных сигналов. Он относится к категории 2РМГ и используется в составе радиоэлектронной, измерительной и аппаратной техники.

Основное назначение — коммутация цепей в стационарных приборах и блоках, где требуется герметичное разъемное соединение с высокой механической прочностью. Конструкция рассчитана на приборный монтаж, поэтому изделие применяется как блочная вилка с резьбовым сочленением и одношпоночной поляризацией корпуса.

Расшифровка обозначения

Обозначение изделия содержит основные сведения о его конструкции и исполнении:

• 2РМГД — серия герметичных низкочастотных цилиндрических соединителей;
• 36 — условный размер корпуса;
• Б — блочное, то есть приборное исполнение корпуса;
• 20 — количество контактов;
• Ш — вилка;
• 5 — все контакты одного типоразмера с выводами под контакты Ø1,5 мм;
• Е2 — исполнение по теплостойкости на 200 °C;
• Б в конце — блочный корпус без левой резьбы.

Таким образом, 2РМГД36Б20Ш5Е2Б — это блочная вилка на 20 контактов с выводами под контакты Ø1,5 мм, рассчитанная на рабочую температуру до 200 °C. Резьбовое сочленение и одношпоночная поляризация исключают неправильное соединение ответных частей и защищают контакты от механических повреждений.

Конструктивные особенности

Соединитель выполнен в герметичном цилиндрическом корпусе. Герметичность обеспечивает защиту внутренних контактов и изоляторов от воздействия внешней среды, что важно при эксплуатации в условиях повышенной влажности и запыленности. Контакты имеют химическое никелевое покрытие, монтаж выполняется пайкой.

Для серии 2РМГД обычно указывают климатическое исполнение УХЛ2.1. Конструкция заявляется как стойкая к вибрационным и ударным нагрузкам, а также к работе в условиях повышенной влажности. Это позволяет использовать соединитель в аппаратуре, где требуется сохранение электрических параметров при механических воздействиях и изменении внешних условий.

Технические параметры

Для близких по исполнению моделей серии 2РМГД указываются следующие рабочие характеристики:

• рабочее напряжение до 700/560 В;
• ток на одиночный контакт до 6–8 А;
• сопротивление изоляции не менее 5000 МОм;
• ресурс до 500 циклов сочленения-расчленения;
• минимальная наработка 1000 часов;
• срок сохраняемости до 25 лет.

Для исполнения 2РМГД36Б20Ш5Е2Б это означает, что соединитель ориентирован на надежное многократное подключение в аппаратуре, где важны герметичность, стабильность контакта и механическая прочность. Изделие рассчитано на длительную сохраняемость и устойчивую работу в составе стационарных электронных и электротехнических устройств.

Применение

Соединитель применяется в приборах, блоках радиоэлектроники, контрольно-измерительной аппаратуре и других устройствах, где необходим надежный разъем с защитой от внешней среды. Особенно он подходит для стационарных узлов с приборным монтажом, герметичных вводов и межблочных соединений.

Благодаря 20 контактам и выводам под контакты Ø1,5 мм, изделие обеспечивает многоканальную коммутацию сигнальных и питающих цепей в ограниченном посадочном пространстве. Резьбовое сочленение дает стабильное усилие контакта и защищает от самопроизвольного разъединения при вибрации и ударах.

Изделие поставляется под артикулом 80298. Для подбора ответной части и монтажных элементов следует руководствоваться обозначением серии, количеством контактов, типом корпуса и видом сочленения.
