Назначение соединителя 2РМГД36Б20Ш5Е2

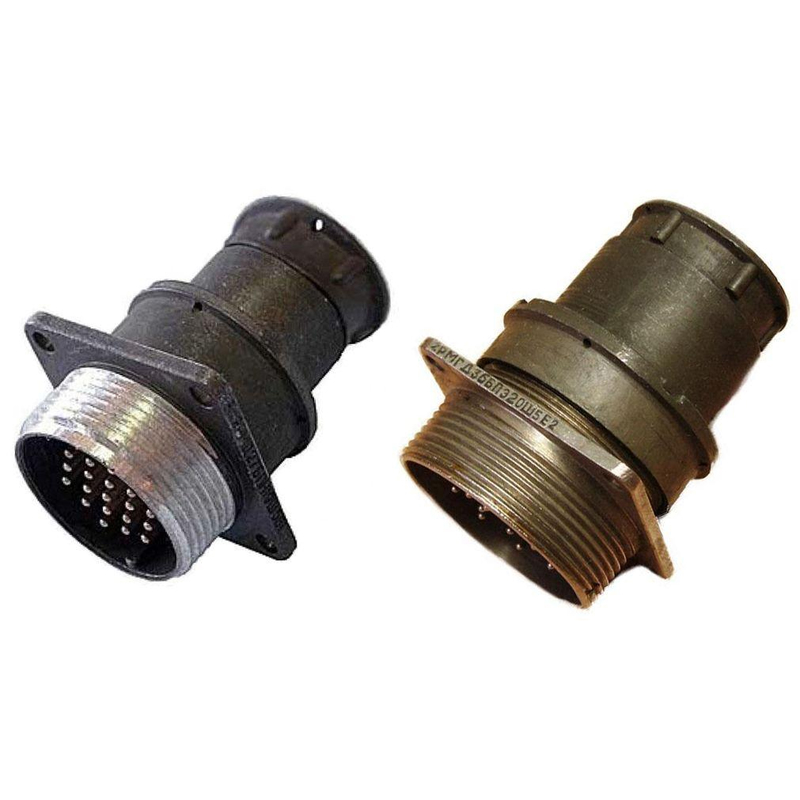

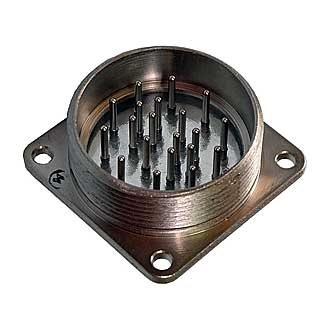

Соединители 2РМГД36Б20Ш5Е2 представляют собой вилки приборные низкочастотные цилиндрические герметичные с резьбовой фиксацией сочленённого положения. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется герметичное исполнение и надёжная фиксация сочленённого положения.

Категория товара — 2РМГ, артикул — 1376. Производитель в предоставленных данных не указан.

Подтверждённые особенности и характеристики

Ниже перечислены характеристики, указанные в имеющемся описании изделия.

• Тип соединителя: герметичный.
• Климатическое исполнение: УХЛ по ГОСТ 15150-69.
• Условный размер корпуса: 36.
• Вид корпуса: блочный (приборный).
• Количество контактов: 20.
• Часть соединителя: вилка (Ш).
• Сочетание контактов: обозначено как «5».
• Покрытие контактов: химникель. Некоторые источники могут указывать покрытие контактов как никель, однако это может быть ошибкой или вариацией.
• Фиксация сочленённого положения: резьбовая.
• Поляризация корпусов: одношпоночная.

Применение и совместимость

Соединитель 2РМГД36Б20Ш5Е2 сочленяется с кабельными розетками типа 2РМДТ по техническим условиям ГЕ0.364.126 ТУ. Резьбовое сочленение в сочетании с одношпоночной поляризацией корпусов обеспечивает правильную ориентацию и устойчивое соединение при эксплуатации.

Изделие используется для внутреннего монтажа в климатическом исполнении УХЛ по техническим условиям ГЕ0.364.140 ТУ. Область применения — электрические цепи постоянного, переменного и импульсного токов в составе узлов и блоков радиоэлектронной аппаратуры.

Расшифровка обозначения

Обозначение 2РМГД36Б20Ш5Е2 построено по принятой для данной серии схеме, где отражены тип изделия, условный размер корпуса, вид корпуса, количество контактов, часть соединителя (вилка) и сочетание контактов. В предоставленных данных расшифровка обозначения приведена в виде таблицы, однако конкретные позиции расшифровки не заполнены, поэтому детальная побуквенная трактовка каждого знака обозначения не приводится.

Условия эксплуатации

Климатическое исполнение УХЛ по ГОСТ 15150-69 определяет пригодность изделия для эксплуатации в умеренном и холодном климате. Герметичное исполнение корпуса позволяет использовать соединитель в условиях повышенных требований к влагозащите и стабильности электрических параметров. Резьбовая фиксация сочленённого положения предотвращает самопроизвольное расчленение под воздействием вибрации и механических нагрузок.

Сведения о стране производства, комплектации, гарантии и сертификатах в предоставленных данных отсутствуют, поэтому в описании не указываются.
