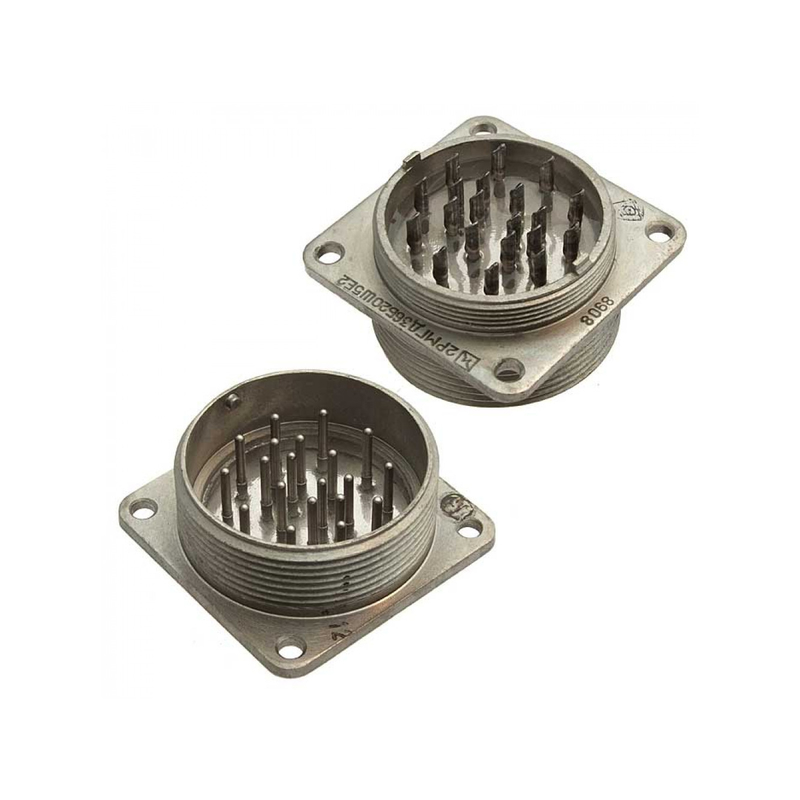

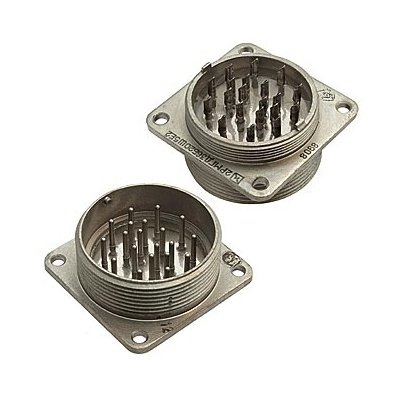

2РМГД36 — это серия герметичных цилиндрических низкочастотных электрических соединителей (вилок и розеток), предназначенных для работы в цепях постоянного, переменного тока (до 3 МГц) и импульсного тока. Они применяются в радиоэлектронной аппаратуре, приборах и блоках, где требуется надежное соединение в условиях вибрации, ударов и перепада давлений.

Основные характеристики

Условный размер корпуса — 36 мм, что определяет габариты и количество контактов (часто 20 шт., например, в моделях типа 2РМГД36Б20Ш6Е2). Климатическое исполнение УХЛ, монтаж — пайкой, внутренний, с резьбовой фиксацией.

Сопротивление изоляции не менее 5000 МОм, утечка воздуха при давлении 1,5 кгс/см² не допускается. Рабочий диапазон частот — 5–5000 Гц, устойчивы к ускорениям до 500g и ударам до 5000g.

Конструкция и маркировка

Обозначение расшифровывается: 2РМГД — тип (герметичный), 36 — размер, Б — блочный (приборный) корпус, цифры после — число контактов, Ш — шлицевое соединение, Е — для экранированного кабеля, цифры в конце — модификации.

Корпус блочный или кабельный, патрубок прямой (ПЭ/ПН). Покрытие контактов — серебро или химический никель для низкого сопротивления (0,01–0,015 Ом).

Условия эксплуатации

Предназначены для эксплуатации в нормальных и жестких условиях: вибрация, удары, герметичность. Максимальное напряжение — до 700/560 В, ток на контакт — до 10 А.
