Назначение разъёма 2РМГД33БПН32ШЕ2 «5»

2РМГД33БПН32ШЕ2 «5» — это герметичный электрический разъём-вилка российского производства, предназначенный для надёжного соединения электрических цепей в различных электро- и радиоаппаратах. Изделие применяется для коммутации цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсных сигналов. Разъём относится к серии 2РМ и используется во внутренних установках в условиях УХЛ, то есть в умеренном и холодном климате.

Основное назначение модели — обеспечение стабильного электрического контакта между кабелем и ответной частью аппаратуры при воздействии вибрации, ударных нагрузок, пониженного давления и широкого диапазона температур. Благодаря герметичному исполнению разъём подходит для применения в тех случаях, когда требуется защита контактной группы от внешней среды.

Расшифровка обозначения и конструктивные особенности

Маркировка разъёма построена по стандартной схеме серии 2РМ и содержит следующие сведения:

• 2РМ — базовый тип разъёма;
• Г — герметичное исполнение;
• Д — предназначен для длинных линий передачи;
• 33 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• П — прямой патрубок;
• Н — гайка патрубка для неэкранированного кабеля;
• 32 — количество контактов;
• Ш — вилочная часть;
• Е — покрытие контактов никелем;
• 2 — теплостойкость до 200 градусов Цельсия;
• «5» — сочетание контактов, все диаметром 1,0 мм.

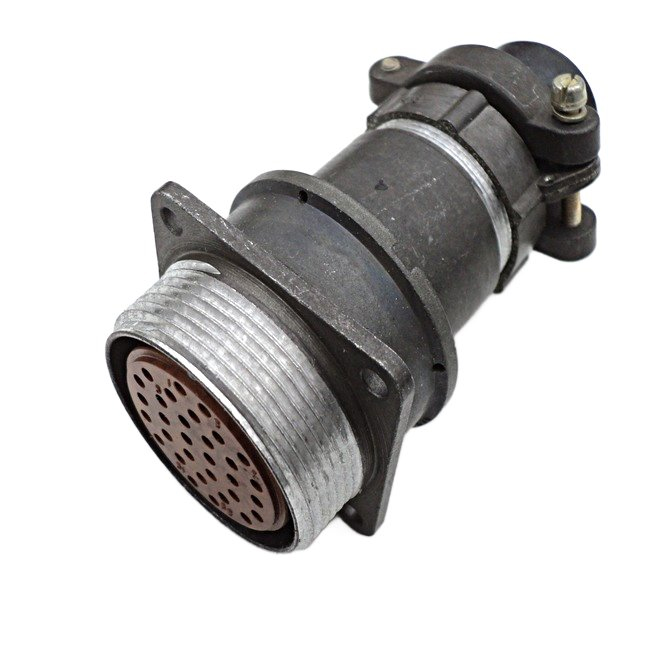

Конструктивно разъём представляет собой цилиндрический корпус с прямым патрубком для монтажа кабеля. Сочленение выполняется с розетками типа 2РМДТ. Внешне изделия этой серии имеют чёрный цилиндрический корпус с красным внутренним кольцом и металлическими фиксаторами, обеспечивающими надёжное механическое соединение частей.

Технические характеристики

Разъём рассчитан на работу в жёстких условиях эксплуатации. Подтверждённые параметры следующие:

• вибрационные нагрузки от 1 до 5000 Гц с ускорением до 500 метров на секунду в квадрате;
• механические удары с ускорением до 2000 метров на секунду в квадрате;
• рабочая температура от минус 60 градусов Цельсия;
• пониженное атмосферное давление до 133 Па;
• максимальный ток на один контакт — 5 А;
• сопротивление контакта не более 15 МОм для контактов диаметром 1,0 мм;
• сопротивление изоляции не менее 5000 МОм;
• наработка не менее 1000 часов при 500 соединениях и рассоединениях;
• срок хранения — 15 лет.

Контактная группа выполнена с никелевым покрытием, что повышает износостойкость и стабильность переходного сопротивления. Теплостойкость исполнения достигает 200 градусов Цельсия, что расширяет область применения в нагревающейся аппаратуре.

Применение и совместимость

Разъём 2РМГД33БПН32ШЕ2 «5» применяется в электро- и радиоаппаратуре для соединения кабельных линий с блоками и приборами. Он востребован в устройствах, где необходима устойчивость к вибрации, ударам и перепадам давления: в промышленном оборудовании, измерительной технике, системах связи и других установках, работающих в условиях УХЛ.

Для сочленения используются ответные розетки типа 2РМДТ. Монтаж выполняется с прямым патрубком, предназначенным для неэкранированного кабеля, с фиксацией гайкой патрубка. Количество контактов — 32, все диаметром 1,0 мм, что позволяет коммутировать многожильные кабельные сборки и упрощает компоновку аппаратуры. Артикул изделия — 1372, категория — 2РМ.
