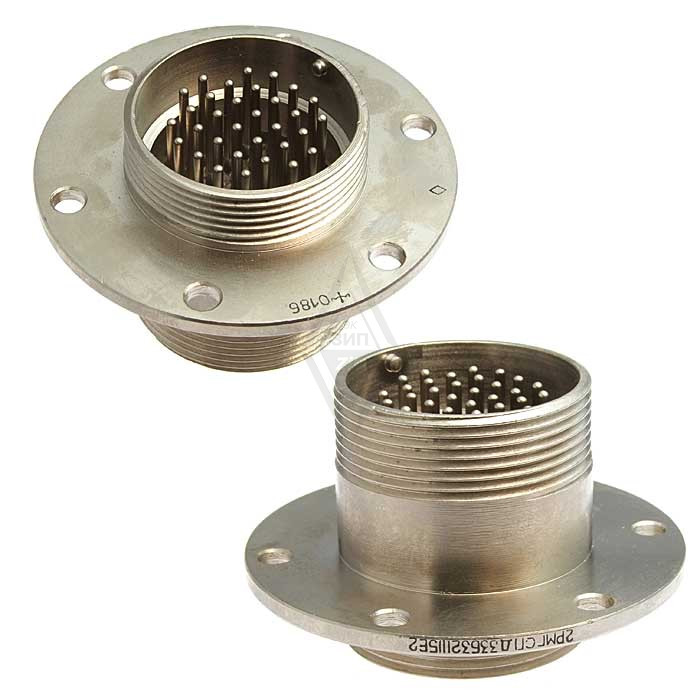

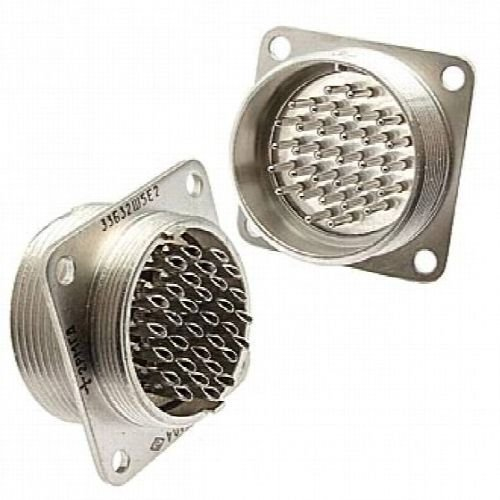

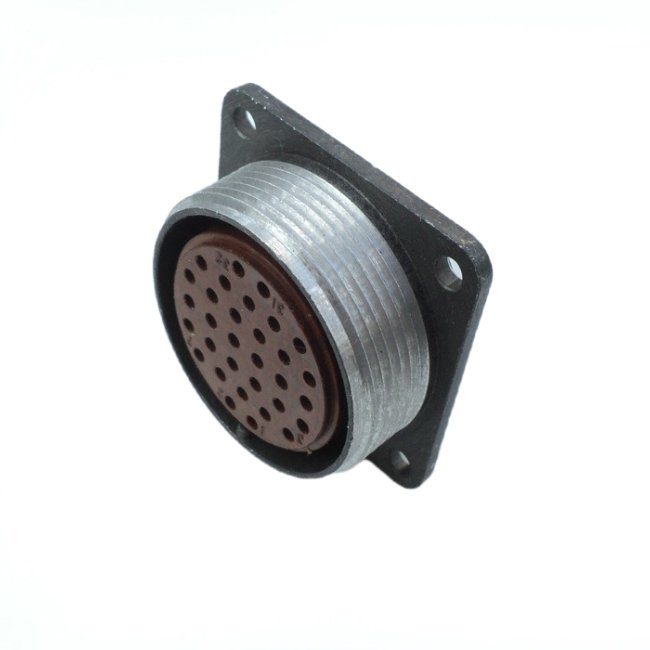

2РМГД33БПЭ32Ш5Е2 — это герметичный низкочастотный цилиндрический соединитель (вилка приборная блочного типа) с резьбовой фиксацией. Он предназначен для работы в электрических цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов.

Расшифровка обозначения

• 2РМГД — тип соединителя (герметичный).

• 33 — условный размер корпуса.

• Б — блочный (приборный) вид корпуса.

• П — прямой патрубок.

• Э — гайка патрубка для экранированного кабеля.

• 32 — количество контактов.

• Ш5 — шаг контактов (5 рядов).

• Е2 — исполнение.

Технические характеристики

Соединитель имеет 32 контакта диаметром 1 мм с серебряным напылением, сопротивление контактов не более 0,005 Ом. Максимальный ток на контакт — 8 А, рабочее напряжение — до 560 В (максимальное — 700 В), сопротивление изоляции — не менее 1000 МОм.

Рабочий диапазон температур: от -60°C до +100°C (или до +200°C в зависимости от модификации). Обеспечивает защиту от пыли в соединенном состоянии, выдерживает вибрацию, наработка — минимум 1000 часов, количество соединений-расчленений — до 500.

Применение

Используется в измерительных приборах, радиоаппаратуре, узлах и блоках электроники для надежного соединения цепей. Монтаж — пайкой, внутренний, объемный.
