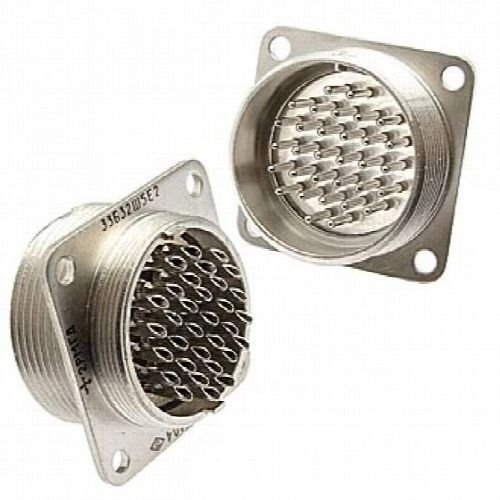

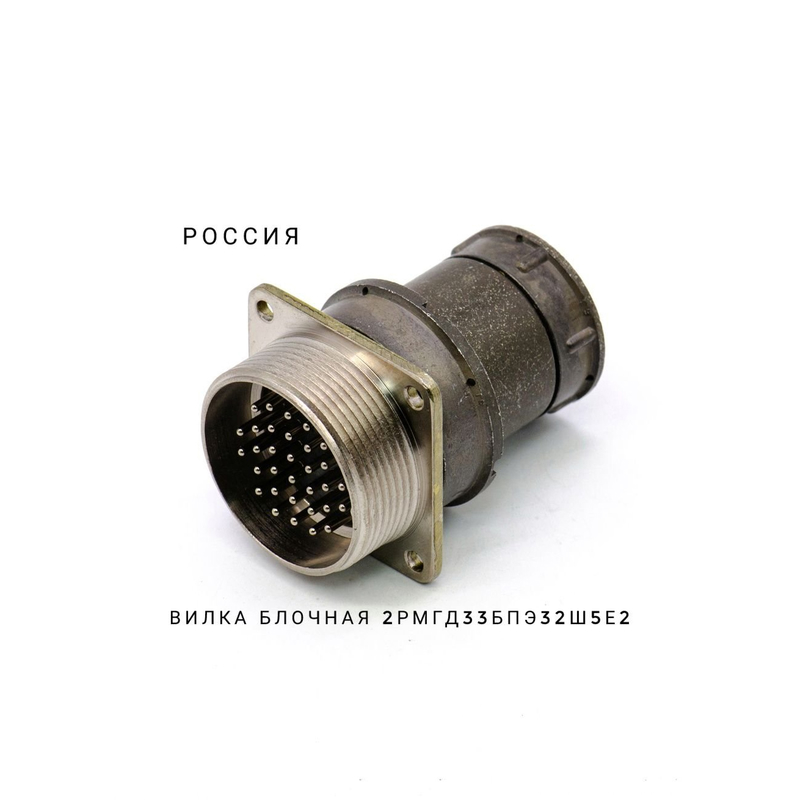

2РМГД33БПЭ32Ш5Е2 «5» — это герметичная блочная вилка цилиндрического низкочастотного соединителя серии 2РМГД, предназначенная для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока. Она выполнена с резьбовой фиксацией в сочленённом положении, подходит для внутреннего монтажа в климатическом исполнении УХЛ2.1 и имеет маркировку приёмки «5» по ТУ ГЕ0.364.140.

Расшифровка обозначения

Условное обозначение 2РМГД33БПЭ32Ш5Е2 расшифровывается следующим образом: «2РМГД» — серия герметичных соединителей, «33» — условный размер корпуса, «Б» — блочный (приборный) вид корпуса, «ПЭ» — особенности конструкции (проходная двухсторонняя), «32» — количество контактов, «Ш» — вилка, «5» — сочетание контактов, «Е» — покрытие контактов химникелем, «2» — теплостойкость до 200 °C, ««5»» — вид приёмки.

Технические характеристики

Соединитель выдерживает максимальное рабочее напряжение до 560 В, токовую нагрузку на контакт до 5 А, сопротивление изоляции не менее 5000 МОм. Он устойчив к вибрации (1–5000 Гц, до 1000 м/с²), ударам (до 5000 м/с²), температурам от -60 °C до +200 °C, пониженному давлению (до 1,34·10⁻¹⁰ Па) и влажности до 98% при +40 °C. Минимальная наработка — 1000 часов при 500 сочленениях-расчленениях, срок сохраняемости — 15–25 лет.

Условия эксплуатации

Изготавливается без патрубка или с прямым патрубком для монтажа экранированного/неэкранированного кабеля, с контактами диаметром 1,0–3,0 мм и сопротивлением от 3 до 15 МОм. Применяется в узлах радиоэлектронной аппаратуры, авиационной и промышленной технике, где требуется герметичность и надёжность.
