Назначение соединителя 2РМГД33Б32ШЕ2Б «5»

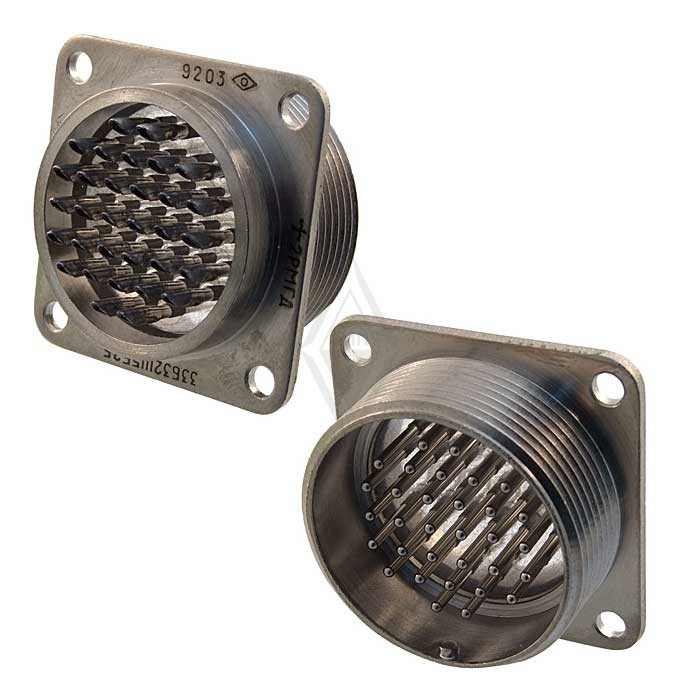

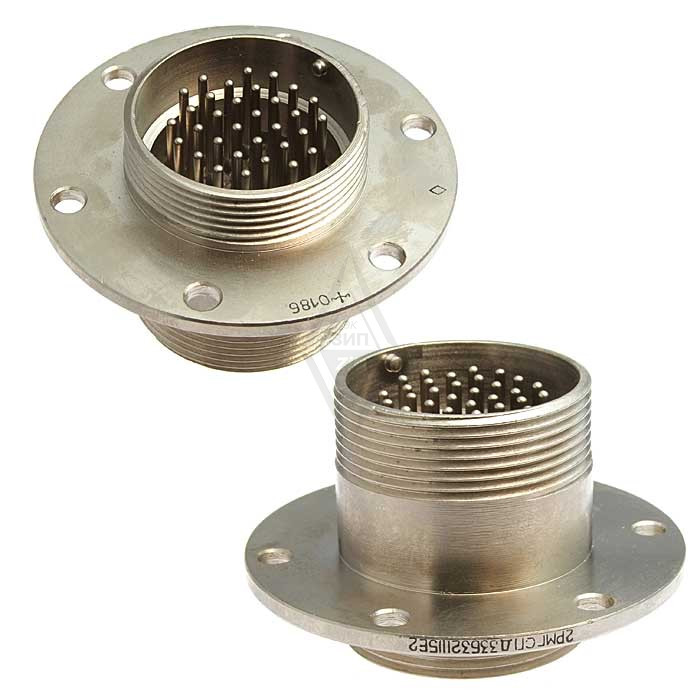

2РМГД33Б32ШЕ2Б «5» — это герметичный низкочастотный цилиндрический электрический соединитель серии 2РМГД, выполненный в виде приборной блочной вилки. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Блочное исполнение корпуса позволяет устанавливать вилку непосредственно на приборной панели или в блоке аппаратуры, обеспечивая надёжное механическое крепление и стабильный электрический контакт при эксплуатации в составе ответственных систем.

Соединитель относится к категории герметичных изделий: его конструкция сохраняет работоспособность при перепаде давления до 1,5 кгс/см², что делает его пригодным для применения в условиях повышенной влажности, пониженного давления и других неблагоприятных факторов внешней среды.

Расшифровка маркировки

Обозначение 2РМГД33Б32ШЕ2Б «5» построено по стандартной схеме и содержит полную информацию о конструктивных особенностях изделия:

• 2РМГД — тип соединителя (низкочастотный цилиндрический герметичный);
• 33 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• 32 — количество контактов;
• ШЕ — прямой патрубок с гайкой для экранированного кабеля;
• 2Б — исполнение;
• «5» — приёмка по соответствующей категории качества.

Такая маркировка позволяет однозначно идентифицировать изделие при подборе, заказе и комплектовании аппаратуры, а также исключает ошибки при замене соединителей в процессе ремонта.

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение 560–700 В. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надёжную электрическую развязку цепей. Максимальный ток на контакт зависит от сечения присоединяемого провода и достигает 10 А. Климатическое исполнение — УХЛ2.1. Рабочий диапазон температур — от минус 60 °C до плюс 100 °C, для отдельных модификаций — до плюс 200 °C. Минимальная наработка составляет 1000 часов, а срок службы достигает 25 лет.

Количество соединений-расчленений — до 500 циклов. Монтаж выполняется пайкой, подключение внутреннее, фиксация — резьбовым соединением. Конструкция ориентирована на работу с экранированным кабелем через прямой патрубок с гайкой.

Условия эксплуатации и применение

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², одиночные механические удары с ускорением до 5000 м/с², а также линейное ускорение до 2000 м/с². Герметичность сохраняется при перепаде давления до 1,5 кгс/см².

Благодаря совокупности характеристик соединитель 2РМГД33Б32ШЕ2Б «5» применяется в приборах и блоках, работающих в жёстких условиях: в промышленном оборудовании, системах автоматики, измерительной и радиотехнической аппаратуре, где требуются герметичность, стойкость к вибрации и ударам, а также стабильность параметров в широком температурном диапазоне. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность для использования в ответственных узлах.
