Назначение разъёма 2РМГД33Б32ШЕ2

2РМГД33Б32ШЕ2 — герметичный цилиндрический низкочастотный разъём производства АО «Завод Элекон», предназначенный для соединения электрических цепей в радиоэлектронной аппаратуре общего назначения. Изделие относится к серии 2РМГД, которая объединяет блочную герметичную вилку с кабельными негерметичными розетками типа 2РМД. Применение такого сочетания позволяет выводить электрические цепи через корпус блока или прибора, сохраняя герметичность внутреннего объёма, и подключать к нему внешний кабель посредством ответной кабельной розетки.

Артикул изделия — 1367. Категория — 2РМГ. Краткое описание в каталоге не указано, поэтому характеристики приводятся по данным производителя и конструктивным обозначениям маркировки.

Расшифровка обозначения и конструктивные особенности

Маркировка разъёма построена по стандартной схеме серии 2РМ и содержит следующие сведения:

• 2РМГД — серия герметичных цилиндрических низкочастотных разъёмов с блочной герметичной вилкой;
• 33 — условный размер корпуса;
• Б — блочное исполнение (вилка для монтажа на блоке или корпусе прибора);
• 32 — число контактов;
• Ш — штыревые контакты;
• Е2 — специальное исполнение, определяющее покрытие и особенности монтажа;
• «5» — диаметр контактов 1,5 мм, серебряное покрытие.

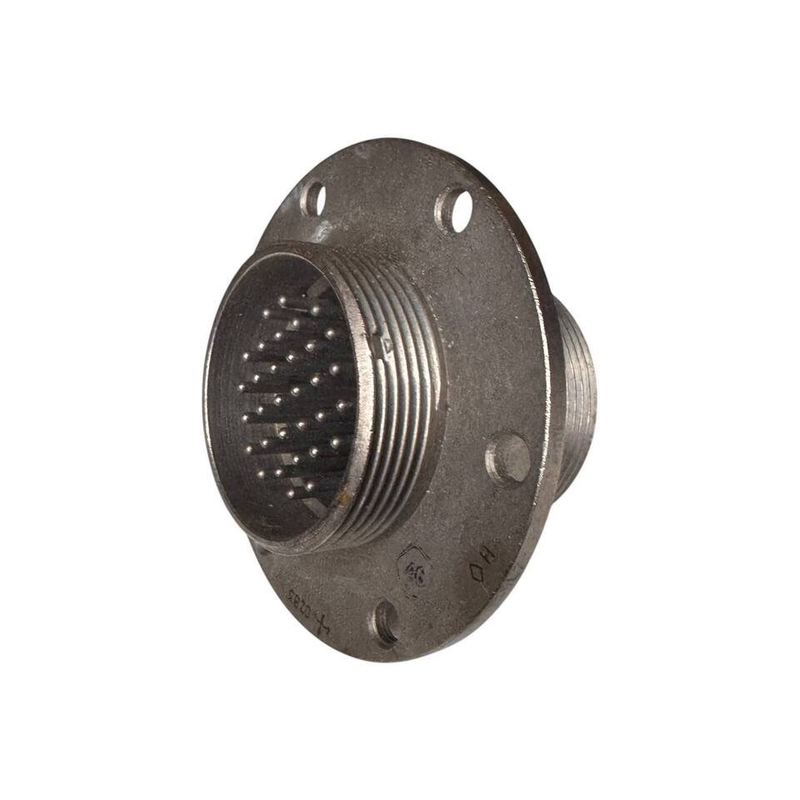

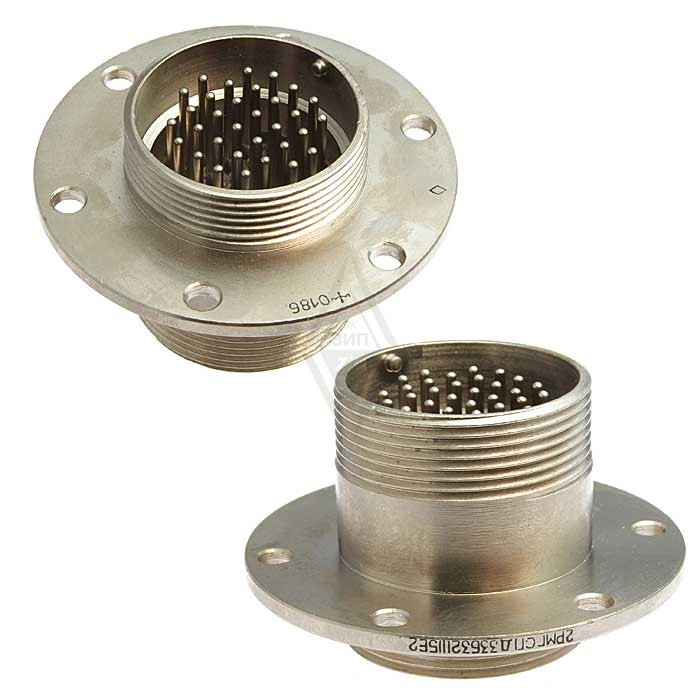

Конструктивно соединитель состоит из корпуса, изолятора и контактов. Блочная вилка фиксируется резьбовой гайкой на кабельной розетке, которая также оснащена гайкой под экранированный или неэкранированный кабель. Герметичность достигается в соединённом состоянии, что обеспечивает пылезащищённость и защиту от влаги.

Электрические и эксплуатационные характеристики

Максимальное рабочее напряжение разъёма достигает 560–700 В постоянного или переменного тока с частотой до 3 МГц. Допустимый ток на контакт — до 36 А. Сопротивление контактов составляет до 2 мОм, сопротивление изоляции — не менее 1000 МОм.

Диапазон рабочих температур — от –60 °C до +100–200 °C. Изделие тропикоустойчиво и сохраняет работоспособность при повышенной влажности до 98 % при температуре +25 °C, что делает его пригодным для аппаратуры с жёсткими климатическими условиями.

Применение и совместимость

Разъём 2РМГД33Б32ШЕ2 применяется в радиоэлектронной аппаратуре общего назначения, где требуется герметичный вывод цепей через корпус и надёжное соединение с кабелем. Он совместим с кабельными негерметичными розетками типа 2РМД соответствующего типоразмера, что позволяет собирать как экранированные, так и неэкранированные кабельные сборки.

1. Монтаж блочной вилки на корпусе прибора с фиксацией резьбовой гайкой.
2. Подключение ответной кабельной розетки 2РМД с гайкой под кабель.
3. Эксплуатация в составе аппаратуры при повышенной влажности, перепадах температур и вибрационных нагрузках.

Приёмка изделия — «5», что соответствует приёмке заказчика и подтверждает повышенные требования к качеству и надёжности. Страна производства — Россия, производитель — АО «Завод Элекон».
