Назначение

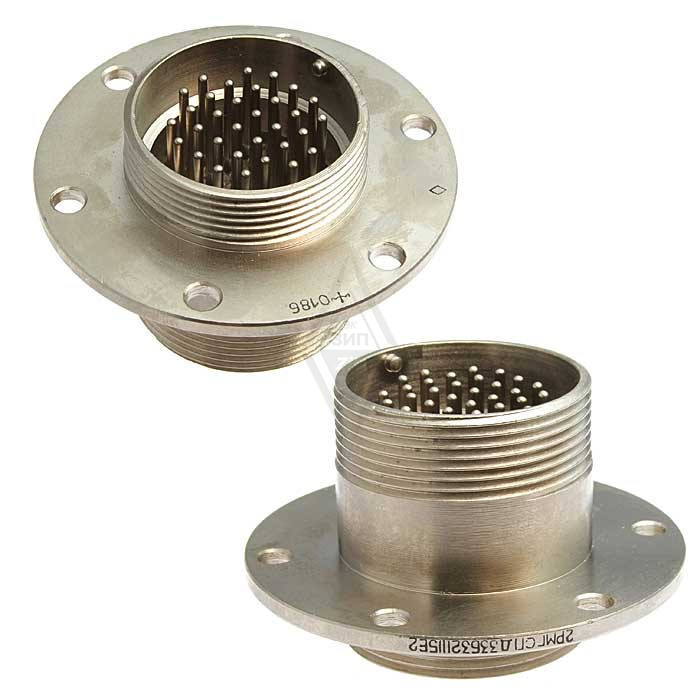

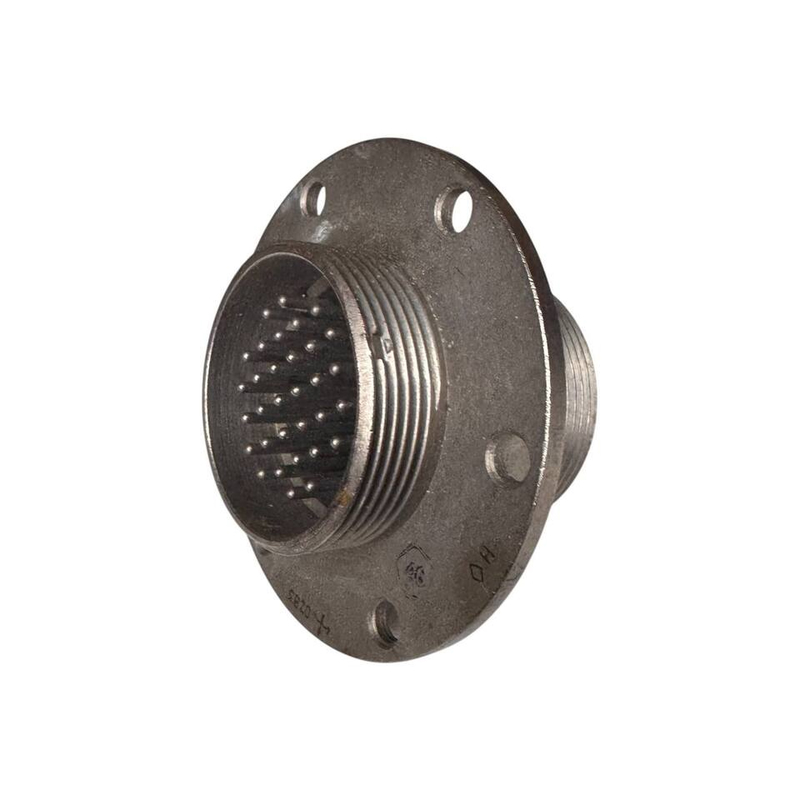

2РМГД33Б32ШЕ2 «5» — герметичный низкочастотный цилиндрический электрический соединитель (разъём), предназначенный для надёжного соединения электрических цепей постоянного, переменного тока до 3 МГц и импульсного тока в различных устройствах. Изделие обеспечивает электрическое соединение с сохранением герметичности, что важно для работы в условиях повышенных требований к надёжности и защите от внешней среды.

Соединитель относится к категории 2РМГ, артикул 1368. В представленных данных производитель не указан, при этом в имеющемся описании отмечено советское или российское производство. Основное назначение — коммутация цепей в приборах и устройствах, где требуется стабильный контакт, стойкость к механическим нагрузкам и климатическим воздействиям.

Расшифровка обозначения

Обозначение соединителя построено по принятой схеме и содержит информацию о типе, размере корпуса, исполнении и количестве контактов.

• 2РМГД — тип соединителя: герметичный, цилиндрический.
• 33 — условный размер корпуса, посадочный диаметр около 33 мм.
• Б — блочный (приборный) вид корпуса.
• 32 — количество контактов, 32 шт.
• ШЕ2 — патрубок прямой (Ш), для экранированного кабеля (Э), исполнение 2.

Подтверждённые особенности

Соединитель рассчитан на максимальное рабочее напряжение до 700 В. Ток на контакт составляет от 3 до 10 А в зависимости от сечения. Конструкция выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², механические удары до 5000 м/с² одиночные и линейное ускорение до 2000 м/с².

Сопротивление изоляции — не менее 5000 МОм. Монтаж выполняется пайкой, присоединение внутреннее, вид сочленения резьбовой. Герметичность обеспечивает отсутствие утечки воздуха при перепаде давления до 147 кПа. В характеристиках VirtueMart указана приемка «5».

Условия эксплуатации

Рабочий диапазон температур — от минус 60 °C до плюс 100–200 °C с учётом перегрева контактов до плюс 180 °C. Климатическое исполнение — УХЛ2.1. Минимальная наработка составляет 1000 часов, количество сочленений-расчленений — до 500, срок сохраняемости — от 15 до 25 лет.

Применение

Соединитель применяется в авиации, приборостроении, военной технике и промышленных системах, где требуются надёжные герметичные соединения в жёстких условиях. Он подходит для устройств, работающих при вибрации, ударах, линейных ускорениях и перепадах давления, а также в диапазоне климатических воздействий, указанном для исполнения УХЛ2.1.

Благодаря герметичному исполнению, резьбовому сочленению и паечному монтажу соединитель обеспечивает стабильную коммутацию электрических цепей постоянного, переменного и импульсного тока. Применение изделия оправдано там, где требуется сочетание низкочастотной передачи сигналов, стойкости к внешним факторам и длительного срока сохраняемости.
