Назначение соединителя

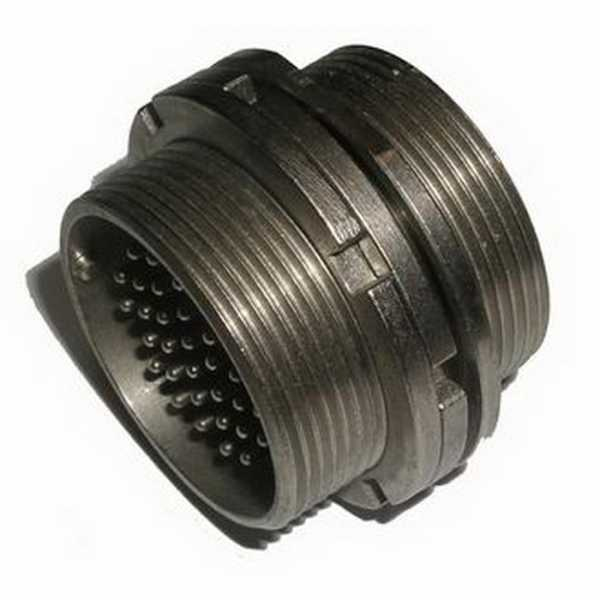

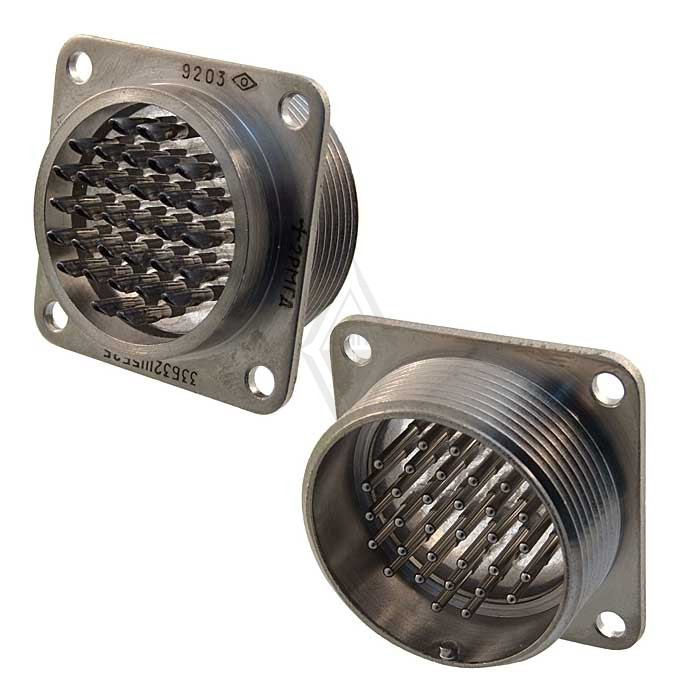

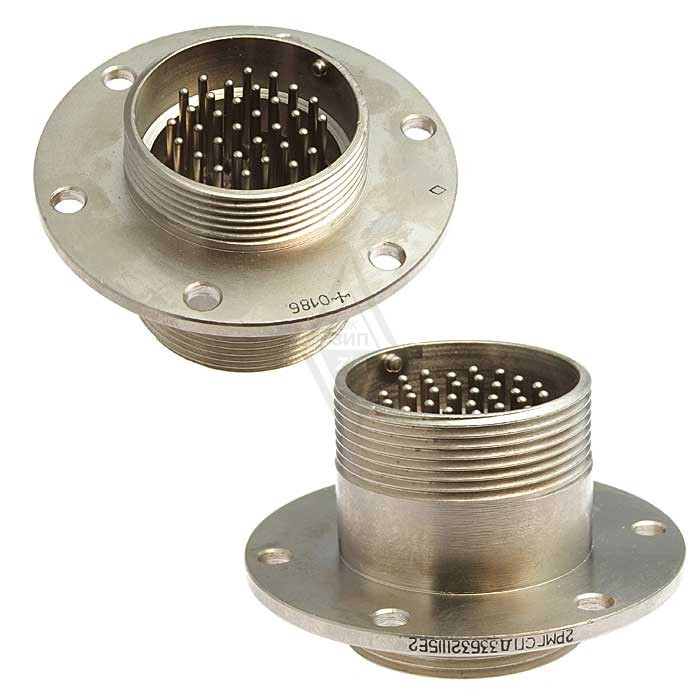

Соединитель 2РМГД33Б32Ш5Е2ОС представляет собой приборную низкочастотную цилиндрическую герметичную вилку. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц, а также импульсного тока. Применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуются герметичное исполнение и устойчивость к интенсивным механическим и климатическим воздействиям.

Артикул изделия — 1365. Категория — 2РМГ. Условное обозначение 2РМГД33Б32Ш5Е2ОС расшифровывается через совокупность конструктивных признаков: тип серии, вид корпуса, количество и сочетание контактов, климатическое исполнение. Полное соответствие расшифровки подтверждается совокупностью заявленных характеристик.

Подтверждённые особенности конструкции

Ниже приведены характеристики, подтверждённые техническими данными изделия. Все параметры относятся именно к указанной модификации и не переносятся автоматически на другие модели серии.

• Тип соединителя: герметичный.
• Климатическое исполнение: УХЛ.
• Условный размер корпуса: 33.
• Вид корпуса: блочный (приборный).
• Количество контактов: 32.
• Часть соединителя: вилка.
• Сочетание контактов: все контакты диаметром 1,5 мм.
• Покрытие контактов: никель.
• Теплостойкость: до 200 °C.

Блочное (приборное) исполнение корпуса означает ориентацию изделия на монтаж в составе блоков и узлов аппаратуры. Герметичность соединителя обеспечивает работоспособность в условиях повышенной влажности и других неблагоприятных факторов внешней среды в пределах заявленного климатического исполнения УХЛ.

Технические параметры

Электрические и ресурсные характеристики определяют область допустимого применения соединителя и предельные режимы его эксплуатации.

• Максимальное рабочее напряжение: не более 560 В.
• Максимальная токовая нагрузка на контакт: не более 5 А для контактов диаметром 1,5 мм.
• Сопротивление контактов: не более 10 мОм для контактов диаметром 1,5 мм.
• Сопротивление изоляции: не менее 5000 МОм.
• Минимальная наработка: не менее 1000 часов при 500 сочленениях-расчленениях.

Совокупность низкого переходного сопротивления контактов и высокого сопротивления изоляции обеспечивает стабильность передачи сигнала и питания в цепях постоянного, переменного и импульсного тока. Покрытие контактов никелем способствует сохранению параметров при повышенных температурах, вплоть до теплостойкости 200 °C.

Условия эксплуатации

Изделие рассчитано на работу в жёстких условиях, характерных для аппаратуры специального назначения. Подтверждённые параметры среды и механических воздействий приведены ниже.

• Температура окружающей среды: от минус 60 до плюс 100 °C.
• Вибрация: диапазон частот от 1 до 5000 Гц, ускорение до 500 м/с² (50 g).
• Одиночные удары: ускорение до 5000 м/с² (500 g).
• Многократные удары: ускорение до 1000 м/с².

Указанный диапазон рабочих температур согласуется с климатическим исполнением УХЛ и теплостойкостью до 200 °C: последняя характеризует предельную температуру нагрева, тогда как температура окружающей среды при эксплуатации ограничена значением плюс 100 °C. Устойчивость к вибрации и ударам подтверждает пригодность соединителя для бортовых и стационарных узлов, подверженных интенсивным механическим нагрузкам.

Применение и комплектация

Соединитель 2РМГД33Б32Ш5Е2ОС применяется в качестве приборной вилки в составе электрических соединений блоков радиоэлектронной аппаратуры. Наиболее целесообразно его использование в цепях, где одновременно требуются герметичность, работа с токами до 5 А на контакт при напряжении до 560 В и стойкость к вибрации и ударам.

Изделие может эксплуатироваться в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Оно совместимо с ответными частями соответствующего типоразмера корпуса 33 серии 2РМГ, однако конкретные ответные части в предоставленных данных не указаны. Сведения о производителе, стране производства, сертификатах, гарантии и комплектации поставки в данных отсутствуют, поэтому не приводятся.
