Назначение соединителя 2РМГД33Б32Ш5Е2Б

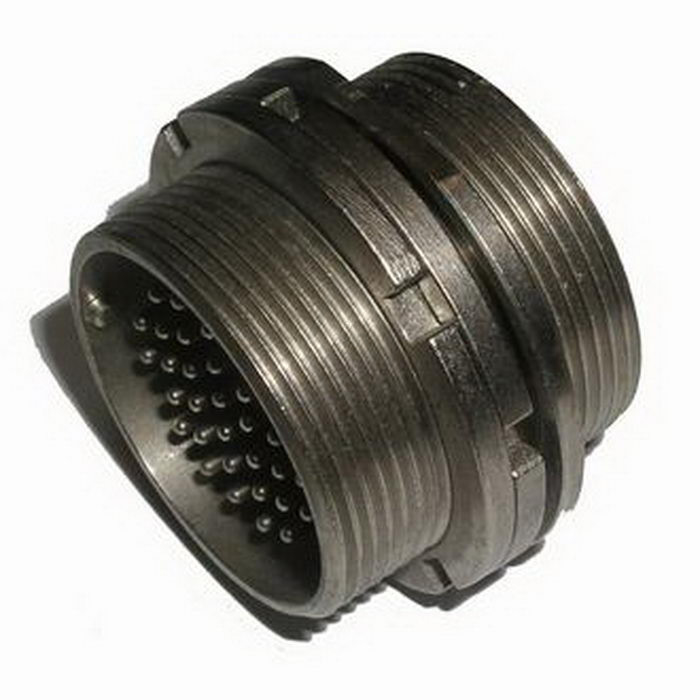

Соединитель 2РМГД33Б32Ш5Е2Б — это вилка приборная низкочастотная цилиндрическая герметичная с резьбовой фиксацией сочленённого положения. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 мегагерц и импульсного тока. Такие параметры позволяют применять соединитель в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения.

Артикул: 1364. Категория: 2РМГ. Производитель в представленных данных не указан.

Конструктивные особенности и расшифровка обозначения

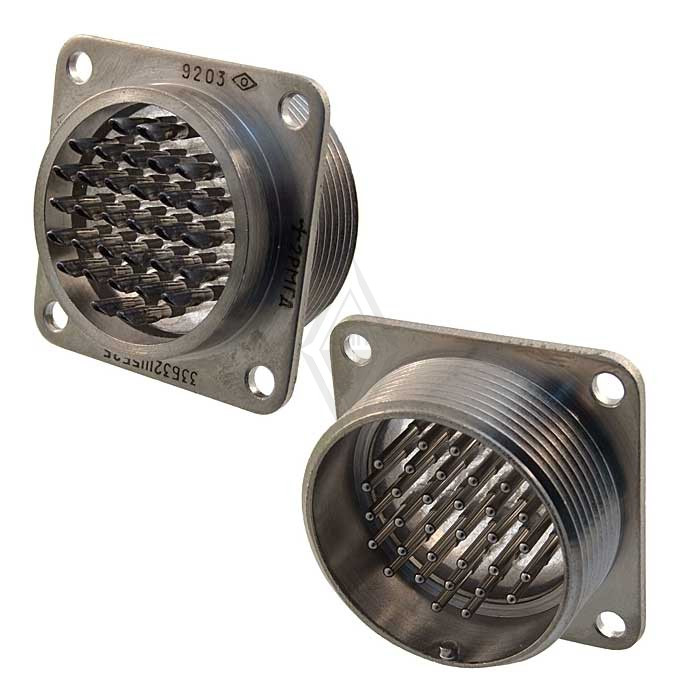

Соединитель имеет условный размер корпуса 33, блочный (приборный) вид корпуса и 32 контакта. Часть соединителя — вилка. Корпус блочный, без левой резьбы. Сочленение резьбовое, поляризация корпусов одношпоночная. Метод монтажа — объёмный, пайка. Покрытие контактов — химникель, что соответствует никелевому покрытию.

Расшифровка обозначения 2РМГД33Б32Ш5Е2Б:

1. 2РМГД — тип соединителя, герметичный, низкочастотный, для длинных линий.
2. 33 — условный размер корпуса.
3. Б — вид корпуса: блочный, приборный.
4. 32 — количество контактов.
5. Ш — часть соединителя: вилка.
6. 5 — обозначение сочетания контактов.
7. Е — покрытие контактов: химникель.
8. 2 — теплостойкость до 200 градусов Цельсия.

Сочетание контактов — все контакты диаметром 1,5 миллиметра. Климатическое исполнение — УХЛ2.1 по ГОСТ 15150-69.

Технические характеристики

• Тип соединителя: 2РМГД, герметичный, низкочастотный, для длинных линий.
• Условный размер корпуса: 33.
• Вид корпуса: блочный (приборный).
• Количество контактов: 32.
• Часть соединителя: вилка.
• Сочетание контактов: все контакты диаметром 1,5 миллиметра.
• Покрытие контактов: химникель (никель).
• Теплостойкость: до 200 градусов Цельсия.
• Максимальное рабочее напряжение: не более 560 вольт; по другим данным — до 700 вольт.
• Максимальная токовая нагрузка на контакт: 5 ампер.
• Сопротивление электрического контакта: не более 10 МОм (по исходному описанию).
• Климатическое исполнение: УХЛ2.1 по ГОСТ 15150-69.

Условия эксплуатации

• Вибрация: диапазон частот от 1 до 5000 герц, ускорение до 500 метров на секунду в квадрате (50 g).
• Одиночные удары: ускорение до 5000 метров на секунду в квадрате (500 g).
• Многократные удары: ускорение до 1000 метров на секунду в квадрате (100 g).
• Линейные удары: ускорение до 2000 метров на секунду в квадрате (200 g).
• Минимальная температура окружающей среды: минус 60 градусов Цельсия.
• Относительная влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.
• Пониженное атмосферное давление: значение согласно технической документации.

Применение и совместимость

Соединитель 2РМГД33Б32Ш5Е2Б применяется для внутреннего монтажа. Он может быть изготовлен с прямым патрубком для экранированного или неэкранированного кабеля, либо без патрубка. Сочленяется с кабельными розетками типа 2РМДТ. Благодаря герметичности, резьбовой фиксации и одношпоночной поляризации корпусов изделие обеспечивает надёжное соединение в составе узлов и блоков радиоэлектронной аппаратуры общего и специального назначения.

Соединитель рассчитан на эксплуатацию в цепях постоянного, переменного и импульсного токов. Его применяют в радиоэлектронной аппаратуре, где требуются низкочастотные герметичные соединения с фиксированным сочленённым положением и возможностью объёмного монтажа пайкой.
