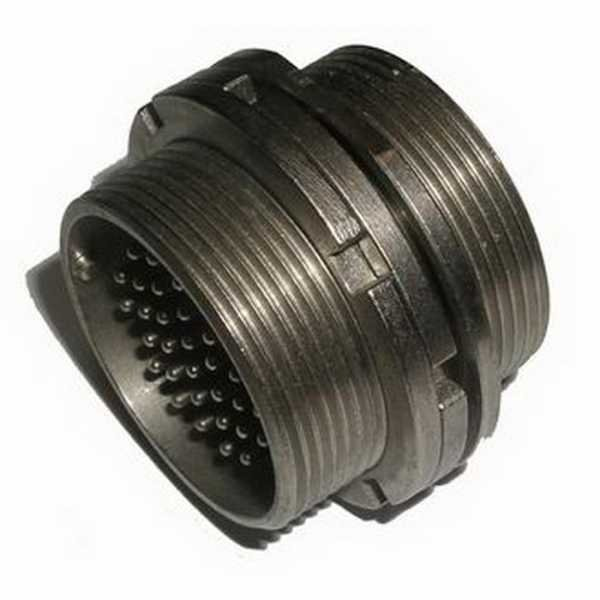

2РМГД33Б32Ш5Е2 Вилка блочная 90-92г

Цена:

1890 ₽

В наличии: 205 шт.

Технические характеристики

2РМГД33Б32Ш5Е2 Вилка блочная

Соединитель 2РМГД33Б32Ш5Е2 — это герметичная приборная вилка блочная цилиндрического типа с 32 контактами, предназначенная для соединения электрических цепей в однотипных разъёмах семейства 2РМГ/2РМГД.

Назначение и тип

Разъём используется в электрических цепях постоянного, переменного тока (частотой до 3 МГц) и импульсных цепей как часть низкочастотного соединения, в том числе в радиоэлектронной аппаратуре и промышленном оборудовании.
Соединитель относится к группе герметичных цилиндрических разъёмов серии 2РМГД , с резьбовой фиксацией сочленённого положения и одношпоночной поляризацией корпусов.

Основные технические параметры

Количество контактов : 32; тип — вилка блочная (штыревые контакты).
Рабочее напряжение (амплитудное значение, при 32‑х контактах): до 560 В.
Тип тока : постоянный, переменный до 3 МГц, импульсный; предназначен для цепей низкой частоты.
Требования к изоляции : сопротивление изоляции в нормальных условиях не менее 5000 МОм.
Климатическое исполнение и условия :
- рабочая температура окружающей среды — примерно от −60 °С до +100 °С (в зависимости от конкретного исполнения/теплостойкости);
- допустимая относительная влажность при +25 °С около 98% ;
- устойчивость к вибрации и механическим нагрузкам в пределах нормативов по ТУ/ГОСТ.

Ресурс и совместимость

Минимальная наработка : не менее 1000 часов ; допускаемое число сочленений‑расчленений — не менее 500 раз.
Срок сохраняемости (до установки): порядка 15 лет при хранении в нормальных условиях.
Ответная часть : обычно сочленяется с кабельными розетками 2РМДТ или аналогичными герметичными розетками того же диаметра и шага, в зависимости от модификации.

Особенности конструкции

Корпус : цилиндрический, металлический, с резьбовым соединением и шпонкой для правильной ориентации.
Герметизация : разъём выполнен как герметичный соединитель, рассчитанный на работу в условиях повышенной влажности и в составе блоков, где требуется защита от проникновения влаги и пыли.
Исполнение : модификация 2РМГД33Б32Ш5Е2 относится к блочным приборным вилкам , монтируемым на панели или корпусе устройств, без патрубка.

Описание

Назначение и область применения

Соединитель 2РМГД33Б32Ш5Е2 представляет собой герметичную приборную вилку блочного типа цилиндрической конструкции с 32 контактами. Изделие предназначено для коммутации электрических цепей в составе низкочастотных разъёмов семейства 2РМГ и 2РМГД, широко применяемых в радиоэлектронной аппаратуре, измерительных приборах, промышленном оборудовании и системах автоматики.

Разъём рассчитан на работу с постоянным, переменным током частотой до 3 МГц, а также в импульсных цепях. Благодаря герметичному исполнению он может использоваться в устройствах, эксплуатируемых в условиях повышенной влажности и запылённости, где требуется надёжная защита внутренних соединений от внешних воздействий.

Основные технические характеристики

Количество контактов: 32
Тип контактов: штыревые (вилка блочная)
Рабочее напряжение при 32 контактах: до 560 В (амплитудное значение)
Тип тока: постоянный, переменный до 3 МГц, импульсный
Сопротивление изоляции в нормальных условиях: не менее 5000 МОм
Рабочая температура окружающей среды: от −60 °С до +100 °С
Относительная влажность при +25 °С: до 98 %
Минимальная наработка: не менее 1000 часов
Допускаемое число сочленений-расчленений: не менее 500 раз
Срок сохраняемости до установки: около 15 лет

Конструктивные особенности

Корпус соединителя выполнен из металла и имеет цилиндрическую форму. Фиксация сочленённого положения осуществляется резьбовым соединением, а правильная ориентация при стыковке обеспечивается одношпоночной поляризацией корпусов. Такая конструкция исключает возможность неправильного соединения и обеспечивает надёжный электрический контакт в условиях механических нагрузок.

Модификация 2РМГД33Б32Ш5Е2 относится к блочным приборным вилкам, монтируемым непосредственно на панели или корпусе устройства, без патрубка. Герметичное исполнение обеспечивает защиту от проникновения влаги и пыли внутрь соединителя и сопрягаемого оборудования.

Совместимость и ресурс

Ответной частью для данной вилки обычно служат кабельные розетки серии 2РМДТ или аналогичные герметичные розетки того же диаметра и шага контактов, в зависимости от конкретной модификации. При выборе ответного соединителя необходимо учитывать соответствие по количеству контактов, схеме расположения и типу присоединения.

Изделие сохраняет эксплуатационные характеристики при хранении в нормальных условиях на протяжении порядка 15 лет. Устойчивость к вибрационным и механическим нагрузкам соответствует нормативам, установленным техническими условиями и государственными стандартами для соединителей данного класса.

Применение в аппаратуре

Соединители серии 2РМГД находят применение в блоках питания, усилительных трактах, системах телеметрии, контрольно-измерительной аппаратуре и другом оборудовании, где требуется разъёмное соединение с высокой плотностью контактов при умеренных токах. Блочное исполнение вилки позволяет выполнять монтаж непосредственно на шасси или лицевой панели прибора, что упрощает компоновку внутреннего пространства и обеспечивает удобный доступ при обслуживании.

Герметичность соединителя особенно важна при эксплуатации аппаратуры в неотапливаемых помещениях, на подвижных объектах и в производственных условиях с возможным попаданием влаги, масла или технологической пыли. Резьбовая фиксация исключает самопроизвольное расчленение при вибрациях, а металлический корпус обеспечивает дополнительное экранирование контактной зоны.
