Назначение и область применения

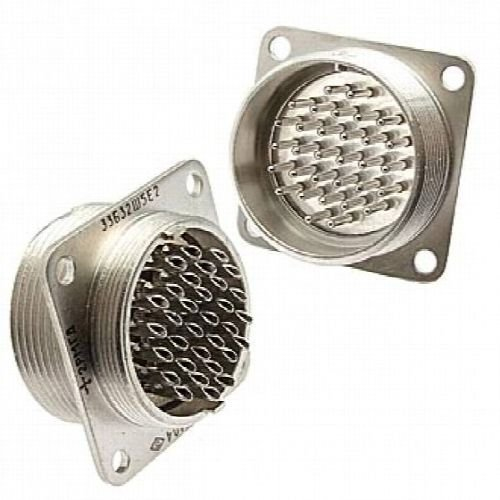

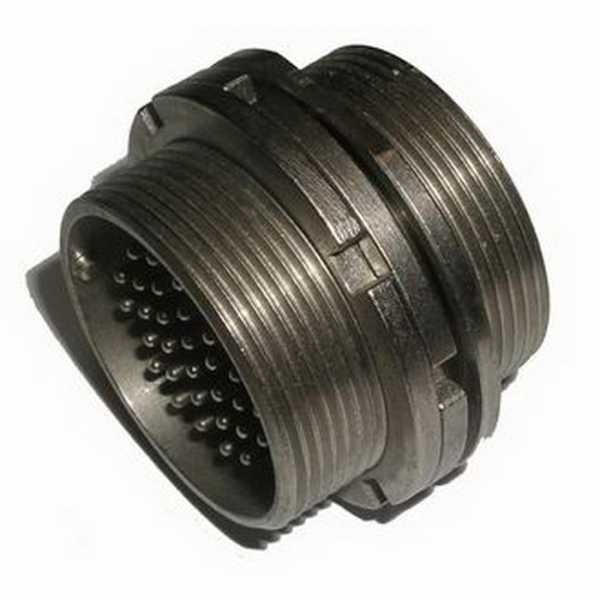

Вилка блочная 2РМГД33Б32Ш5Е2 представляет собой низкочастотный цилиндрический герметичный соединитель с резьбовой фиксацией сочленённого положения. Изделие предназначено для работы в цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока. Основная задача соединителя — обеспечение надёжного соединения и разъединения электрических цепей в приборах и блочных монтажах промышленного оборудования.

Герметичное исполнение позволяет применять разъём в условиях повышенной влажности и запылённости, где обычные соединители быстро теряют работоспособность. Вилка устанавливается на фланец или панель блока и служит ответной частью для кабельной розетки соответствующего типономинала серии 2РМГ(Д).

Конструктивные особенности

Соединитель имеет металлический корпус с резьбой накидной гайки, что обеспечивает надёжную механическую фиксацию при сочленении с ответной частью. Тип патрубка — прямой, без удлинённого патрубка, что упрощает блочный монтаж в ограниченном пространстве.

Вилка оснащена 32 штыревыми контактами. Поляризация сочленения выполнена по одношпоночной схеме, что исключает ошибочное соединение с ответной частью и предотвращает повреждение контактов при неправильной ориентации.

Ключевые элементы конструкции:

• металлический корпус с антикоррозионным покрытием;
• 32 штыревых контакта диаметром около 1,5 мм;
• резьбовая накидная гайка для фиксации сочленения;
• одношпоночная поляризация;
• прямой патрубок без удлинителя для блочной установки.

Электрические параметры

Соединитель рассчитан на максимальное рабочее напряжение до порядка 560–700 В в зависимости от конкретной спецификации по ГОСТ или техническим условиям производителя. Максимальный ток на одиночный контакт составляет до примерно 6 А, при этом суммарный ток по всем 32 контактам может достигать порядка 160 А.

Электрическое сопротивление контактов диаметром 1,5 мм не превышает примерно 0,0025 Ом, что обеспечивает малые потери энергии и незначительный нагрев при прохождении номинальных токов. Ёмкость между соседними контактами составляет не более порядка 6 пФ — это допустимое значение для низкочастотных и импульсных цепей, в которых применяется данная серия разъёмов.

Эксплуатационные характеристики

Вилка блочная 2РМГД33Б32Ш5Е2 рассчитана на многократное сочленение и разъединение — ресурс составляет до порядка 500 циклов. При этом сохраняются герметичность корпуса и стабильность электрического контакта на протяжении всего срока службы.

Климатическое исполнение соответствует категории УХЛ по ГОСТ 15150-69, что допускает эксплуатацию изделия в умеренно-холодных климатических условиях, включая промышленные помещения и наружные установки. Рабочий диапазон температур ориентировочно составляет от −60 до +100…+200 °C в зависимости от конкретного исполнения и завода-изготовителя.

Совместимость и монтаж

Соединитель относится к серии 2РМГ(Д) и совместим с ответными кабельными розетками соответствующего типономинала. Блочная установка выполняется через фланец на панели или корпусе оборудования, что обеспечивает жёсткое закрепление и удобство подключения внешних кабельных линий.

Применение герметичной вилки данного типа особенно актуально в электротехнических шкафах, распределительных блоках, контрольно-измерительной аппаратуре и промышленных установках, где требуется стабильное соединение при неблагоприятных внешних воздействиях.
