2РМГД33Б32Ш5Е2

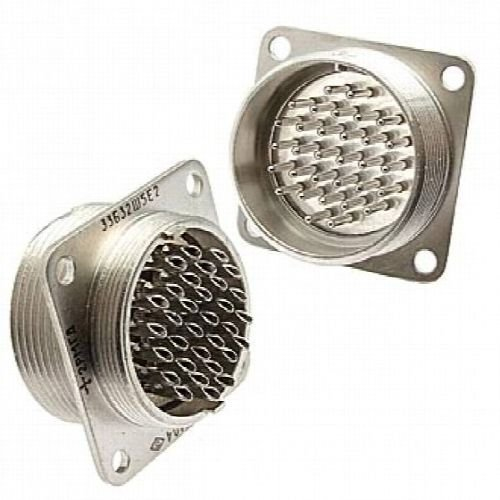

2РМГД33Б32Ш5Е2 — это цилиндрический низкочастотный герметичный соединитель (вилка) из серии 2РМГД, разработанный по отечественным стандартам и широко применяемый в радиоэлектронной аппаратуре, промышленных и военных устройствах.

Тип и конструкция

Это приборный (блочный) герметичный соединитель с резьбовой фиксацией пары «вилка–розетка», выполненный в цилиндрическом корпусе. Соединитель рассчитан на эксплуатацию в условиях повышенной влажности и механических нагрузок за счёт герметичного исполнения и надёжной фиксации резьбой.

Электрические параметры

2РМГД33Б32Ш5Е2 предназначен для коммутации цепей постоянного, переменного тока (до ~3 МГц) и импульсных сигналов. Максимальное рабочее напряжение соответствует группе 2РМГД и обычно не превышает 700 В, что позволяет использовать разъём в низкочастотных силовых и сигнальных цепях.

Контакты и монтаж

Разъём имеет 32 контакта; типичное покрытие контактов — никель (химНикель), что обеспечивает приемлемую коррозионную стойкость и контактное сопротивление. Монтаж контактных проводников обычно выполняется пайкой; соединитель может поставляться без патрубка или с прямым патрубком, что позволяет использовать экранированный или неэкранированный кабель.

Условия эксплуатации и ресурс

Соединитель рассчитан на работу в широком диапазоне температур (примерно от −60 °C до +100…+200 °C, в зависимости от конкретного исполнения и ТУ). Минимальная наработка составляет порядка 1000 часов, число допустимых сочленений‑расчленений — до 500, а срок сохраняемости — до 15–25 лет, что характерно для данной серии разъёмов.
