Назначение соединителя 2РМГД33Б32Ш5Е2

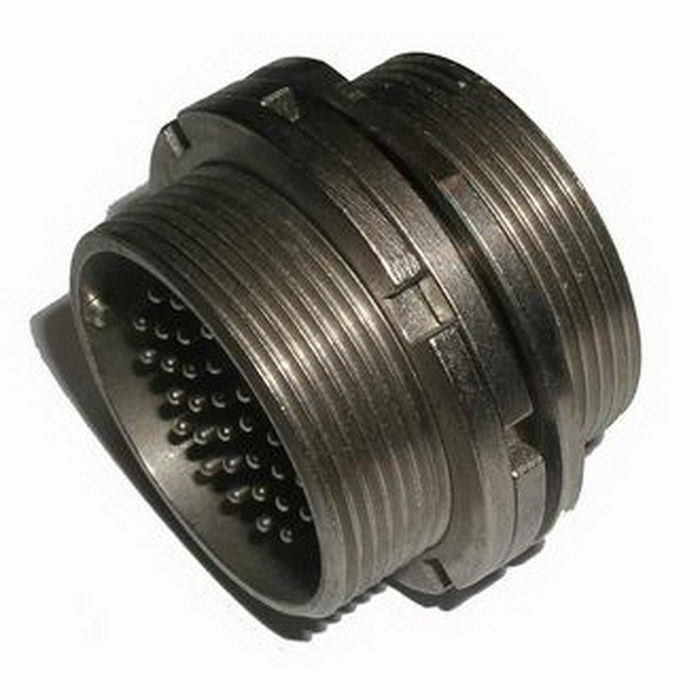

Соединитель 2РМГД33Б32Ш5Е2 ОС представляет собой герметичную цилиндрическую вилку низкочастотного типа, предназначенную для коммутации электрических цепей с постоянным током, переменным током с частотой до 3 мегагерц и импульсным током. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжное электрическое соединение при воздействии неблагоприятных внешних факторов.

Условное обозначение 2РМГ указывает на принадлежность к серии низкочастотных цилиндрических соединителей, а индекс 33 соответствует условному размеру корпуса. Буквенно-цифровая часть Ш5Е2 отражает конструктивное исполнение контактной системы и вид корпуса. Соединитель выпускается в блочном (приборном) исполнении и является вилкой — то есть ответной частью, которая сочленяется с розеткой соответствующего типоразмера.

Подтверждённые технические особенности

Конструкция соединителя обеспечивает герметичность и стабильность электрических параметров в широком диапазоне условий эксплуатации. Основные характеристики изделия приведены ниже.

• Тип соединителя: герметичный, низкочастотный.
• Условный размер корпуса: 33.
• Количество контактов: 32.
• Сочетание контактов: все контакты имеют диаметр 1,5 миллиметра.
• Покрытие контактов: никель.
• Теплостойкость: до 200 градусов Цельсия.
• Вид корпуса: блочный (приборный).
• Часть соединителя: вилка.
• Метод сочленения: резьбовой.
• Монтаж: объёмный, без патрубка или с прямым патрубком для экранированного либо неэкранированного кабеля.

Электрические параметры соединителя гарантируют его работоспособность в цепях с нормированными нагрузками. Максимальное рабочее напряжение составляет не более 560 вольт, а максимальная токовая нагрузка на каждый контакт достигает 5 ампер. Сопротивление контактов диаметром 1,5 миллиметра не превышает 10 миллиом. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 мегаом.

Условия эксплуатации и применение

Соединитель рассчитан на эксплуатацию в жёстких климатических и механических условиях. Температурный диапазон работы простирается от минус 60 до плюс 100 градусов Цельсия. Изделие устойчиво к воздействию вибрации в диапазоне частот от 1 до 5000 герц с ускорением до 500 метров на секунду в квадрате. Кроме того, соединитель выдерживает одиночные удары с ускорением до 5000 метров на секунду в квадрате и многократные удары с ускорением до 1000 метров на секунду в квадрате.

Пониженное атмосферное давление, при котором сохраняется работоспособность, составляет до 133,32 на десять в минус четвёртой степени паскаля. Относительная влажность окружающей среды может достигать 98 процентов при температуре плюс 25 градусов Цельсия.

Благодаря герметичному исполнению и резьбовому сочленению соединитель 2РМГД33Б32Ш5Е2 применяется в составе бортовой и наземной радиоэлектронной аппаратуры, в системах управления и связи, а также в других устройствах, где требуется стойкость к вибрации, ударам, перепадам давления и влажности. Монтаж выполняется объёмным способом с использованием экранированного или неэкранированного кабеля, что позволяет применять изделие как в обычных, так и в экранированных трактах передачи сигнала.
