Назначение

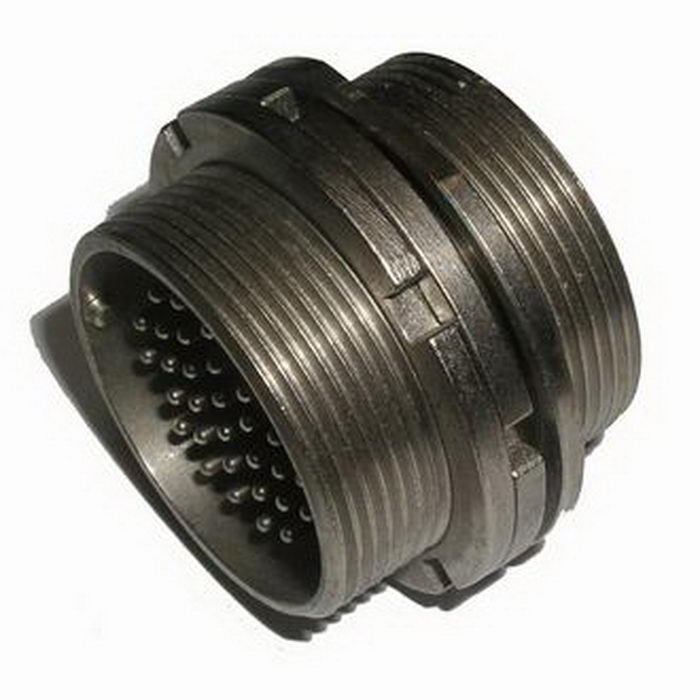

Соединитель 2РМГД33Б32Ш5Е2 (артикул 1360, категория 2РМГ) — электрический цилиндрический герметичный соединитель, предназначенный для работы в электрических цепях постоянного, переменного и импульсного токов. Он относится к серии низкочастотных соединителей 2РМГД и применяется для внутреннего монтажа в климатическом исполнении УХЛ.

Изделие обеспечивает соединение и разъединение электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Герметичная конструкция позволяет использовать соединитель в условиях, где предъявляются повышенные требования к изоляции и стойкости к внешним воздействиям.

Конструктивные особенности

Соединитель имеет стальной корпус и стеклянную вставку, выполняющую роль изолятора. Кожух отсутствует. Сочетание стального корпуса и стеклянной вставки обеспечивает герметичность и механическую прочность.

Сочленение с ответной частью — резьбовое. Монтаж — объемный. Контакты выполнены в виде штырей, что соответствует обозначению Ш в маркировке. Покрытие контактов — химникель, обозначаемое как Е. Такое покрытие применяется для защиты контактной поверхности и поддержания стабильного электрического перехода.

Условный размер корпуса — 33. Количество контактов — 32. Климатическое исполнение — УХЛ 2.1.

Технические характеристики

• Тип соединителя: герметичный цилиндрический.
• Условный размер корпуса: 33.
• Количество контактов: 32.
• Тип контактов: штырь.
• Покрытие контактов: химникель, обозначение Е.
• Теплостойкость: до 200 °C.
• Максимальное рабочее напряжение: 560 В.
• Максимальная токовая нагрузка на контакт: 5 А.
• Сопротивление электрического контакта: не более 10 миллиом для контактов диаметром 1,5 мм.
• Сопротивление изоляции: не менее 5000 мегаом.
• Интервал рабочих температур: от минус 60 до плюс 200 °C.
• Относительная влажность: до 98 процентов при температуре плюс 25 °C.
• Атмосферное давление: рабочий диапазон согласно техническим условиям.
• Минимальная наработка: 1500 часов при температуре до плюс 80 °C.
• Ресурс: 500 циклов сочленений-расчленений.
• Климатическое исполнение: УХЛ 2.1.

Применение и совместимость

Соединитель 2РМГД33Б32Ш5Е2 используется для соединения и разъединения электрических цепей в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения. Он может применяться в составе бортовых, наземных и других технических систем, где необходима герметичная цилиндрическая коммутация цепей постоянного, переменного и импульсного тока.

Вилки 2РМГД сочленяются с розетками 2РМДТ, выпускаемыми по техническим условиям ГЕО.364.126ТУ. Это определяет совместимость соединителя с указанными ответными частями. При подборе ответной розетки следует учитывать условный размер корпуса, число контактов и тип контактов.

Область применения включает внутренний монтаж, где требуется устойчивость к повышенной температуре, влажности и другим климатическим факторам в пределах исполнения УХЛ 2.1. Максимальное рабочее напряжение 560 В и токовая нагрузка до 5 А на контакт позволяют использовать соединитель в цепях с соответствующими электрическими параметрами.

Эксплуатационные ограничения и ресурс

Изделие рассчитано на интервал рабочих температур от минус 60 до плюс 200 °C. Относительная влажность может достигать 98 процентов при температуре плюс 25 °C. Минимальная наработка составляет 1500 часов при температуре до плюс 80 °C. Ресурс — 500 циклов сочленений-расчленений.

При эксплуатации необходимо учитывать максимальное рабочее напряжение 560 В и максимальную токовую нагрузку 5 А на контакт. Сопротивление изоляции — не менее 5000 мегаом. Сопротивление электрического контакта — не более 10 миллиом для контактов диаметром 1,5 мм.

Соединитель предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Он не имеет кожуха, имеет резьбовое сочленение и объемный монтаж. Производитель в предоставленных данных не указан.
