Назначение соединителя 2РМГД33Б32Ш5Е2

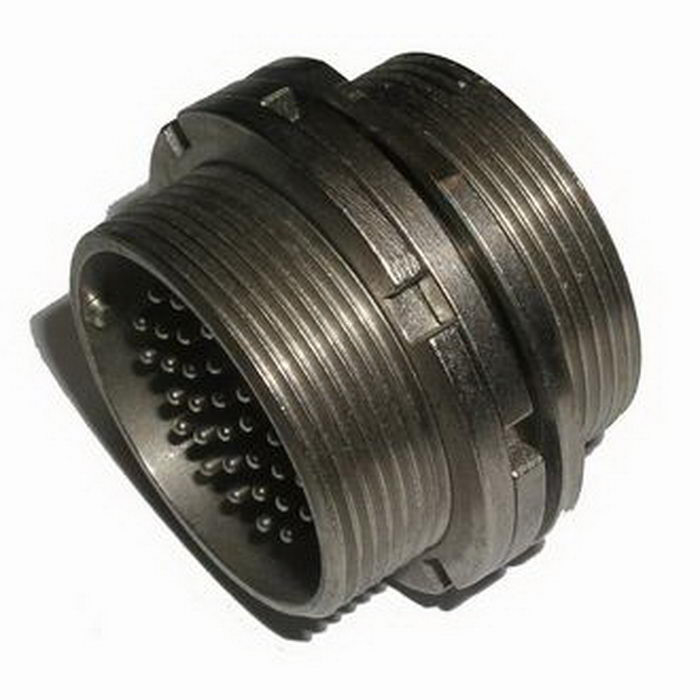

Соединитель 2РМГД33Б32Ш5Е2 представляет собой герметичный цилиндрический разъём, предназначенный для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры общего и специального назначения, где требуется надёжная коммутация большого числа цепей в условиях повышенных требований к герметичности.

Данная модель относится к категории 2РМГ и является вилкой блочного (приборного) исполнения. Артикул изделия — 1359. Производитель в предоставленных данных не указан.

Подтверждённые технические особенности

Конструкция соединителя обеспечивает герметичность и устойчивость к воздействию неблагоприятных факторов внешней среды. Ниже перечислены подтверждённые характеристики изделия.

• Тип соединителя — герметичный.
• Условный размер корпуса — 33 мм.
• Вид корпуса — блочный (приборный).
• Количество контактов — 32.
• Часть соединителя — вилка.
• Сочетание контактов — все контакты диаметром 1,5 мм.
• Покрытие контактов — никель.
• Максимальное рабочее напряжение — не более 560 В.
• Максимальная токовая нагрузка на один контакт — не более 5 А для диаметра контакта 1,0 мм; для контакта диаметром 1,5 мм обычно указывается не более 6 А.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Теплостойкость — до 200 градусов Цельсия.

Условия эксплуатации

Соединители работоспособны при температурах от минус 60 до плюс 100 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию с ускорением до 500 метров на секунду в квадрате (50 g), одиночные удары с ускорением до 5000 метров на секунду в квадрате (500 g), а также многократные удары с ускорением до 1000 метров на секунду в квадрате (100 g).

Минимальная наработка составляет не менее тысячи часов при числе сочленений-расчленений не более пятисот раз.

Область применения и соответствие стандартам

Разъём 2РМГД33Б32Ш5Е2 применяется во внутреннем монтаже радиоэлектронной аппаратуры. Климатическое исполнение — УХЛ. Изделие выпускается по техническим условиям ГЕО.364.140ТУ и соответствует требованиям ГОСТов, предъявляемым к подобным устройствам.

Благодаря герметичному исполнению, широкому диапазону рабочих температур и стойкости к вибрационным и ударным нагрузкам, соединитель подходит для эксплуатации в составе ответственных узлов и блоков, где необходима стабильная электрическая связь между частями аппаратуры.

Ключевые параметры для подбора

1. Герметичное исполнение и блочный корпус условным размером 33 мм.
2. 32 контакта диаметром 1,5 мм с никелевым покрытием.
3. Рабочее напряжение до 560 В и токовая нагрузка на контакт до 6 А.
4. Сопротивление изоляции не менее 5000 МОм.
5. Теплостойкость до 200 градусов Цельсия при эксплуатации от минус 60 до плюс 100 градусов Цельсия.
